Marca

ASRock

Modelo

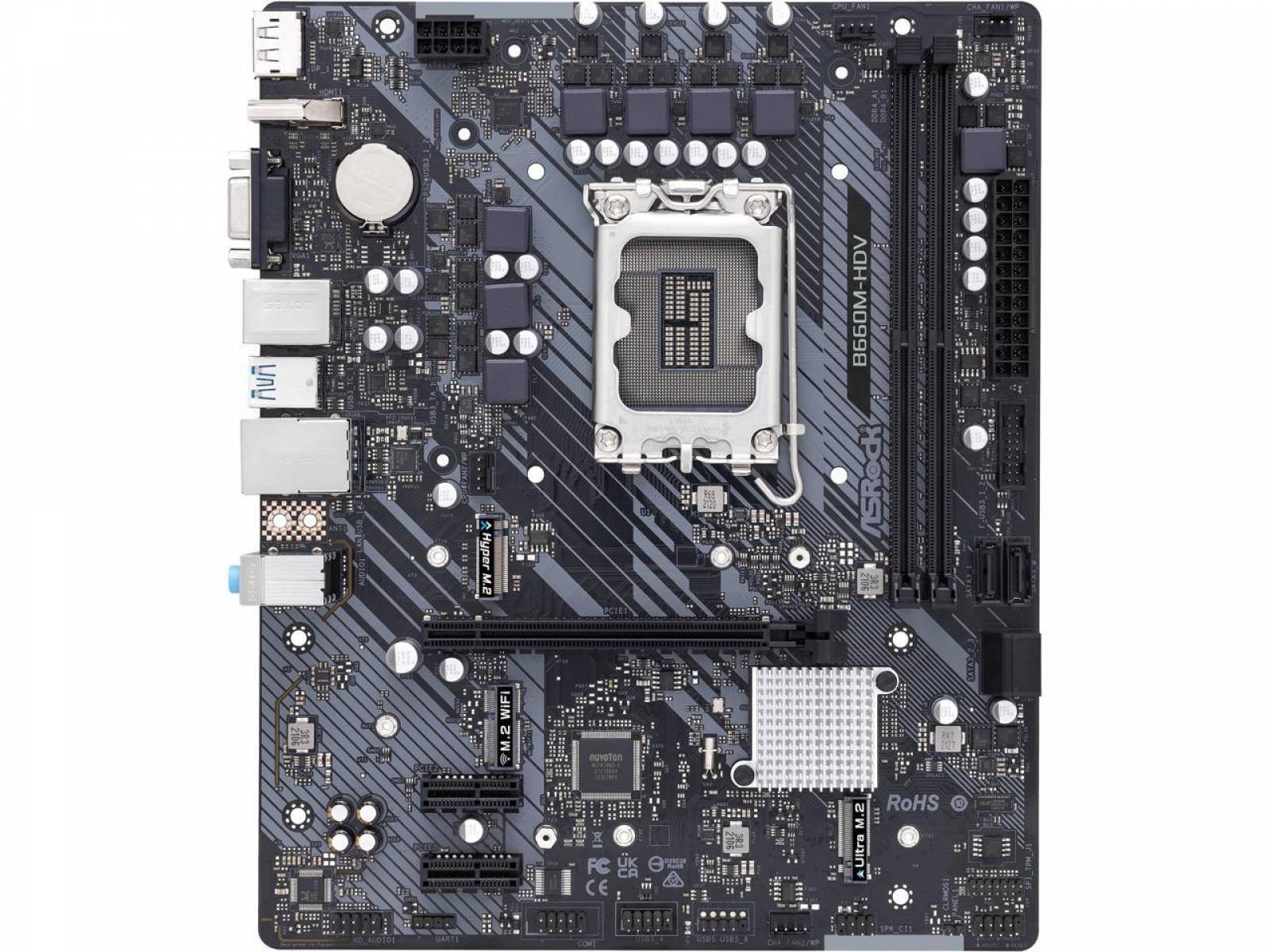

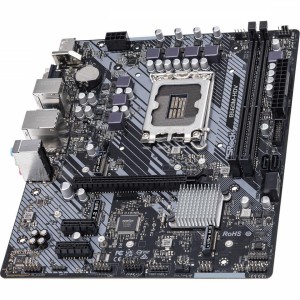

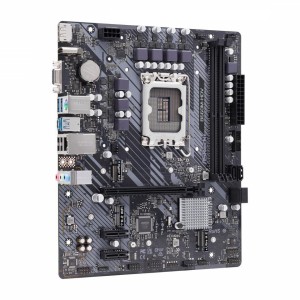

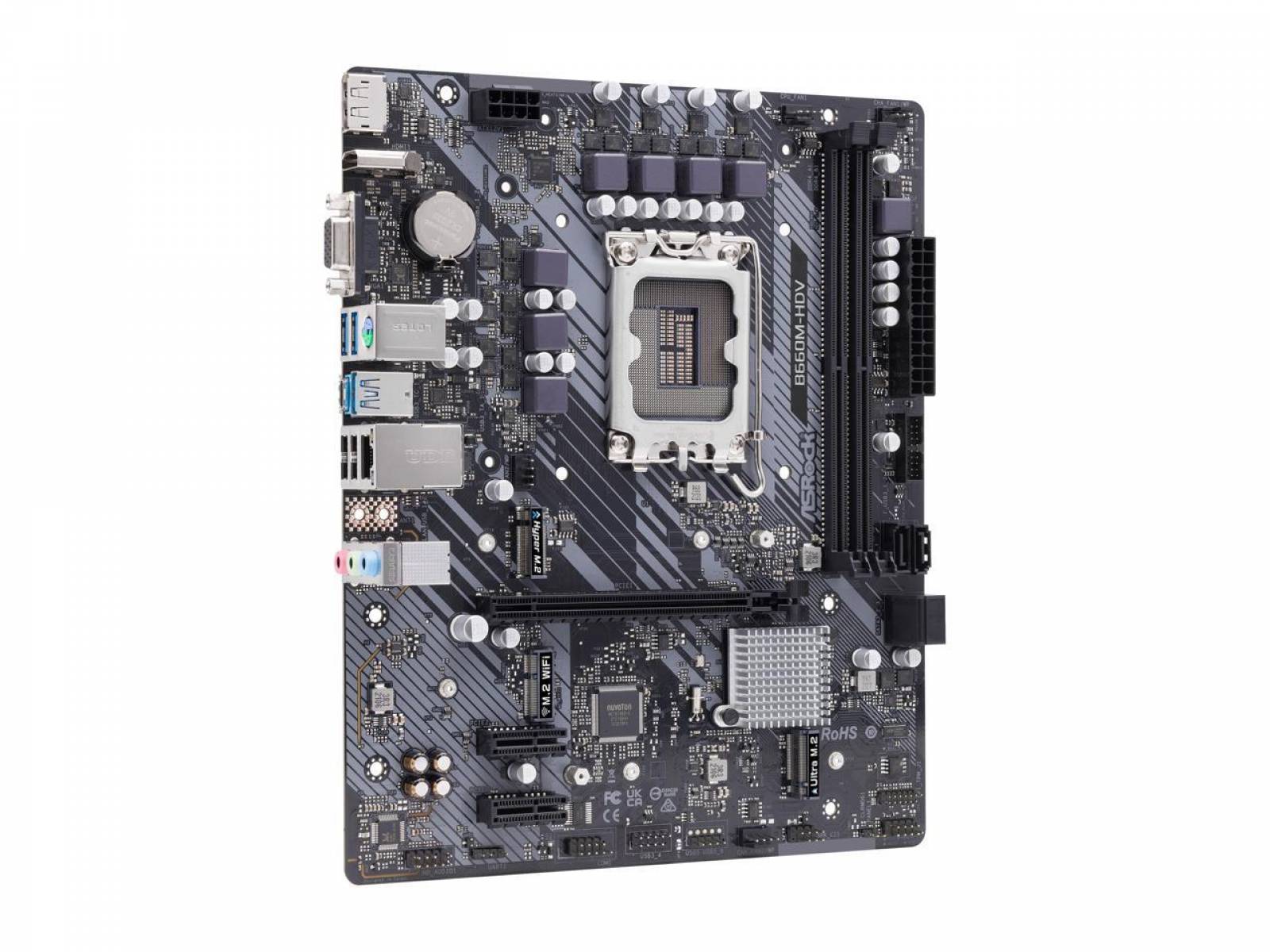

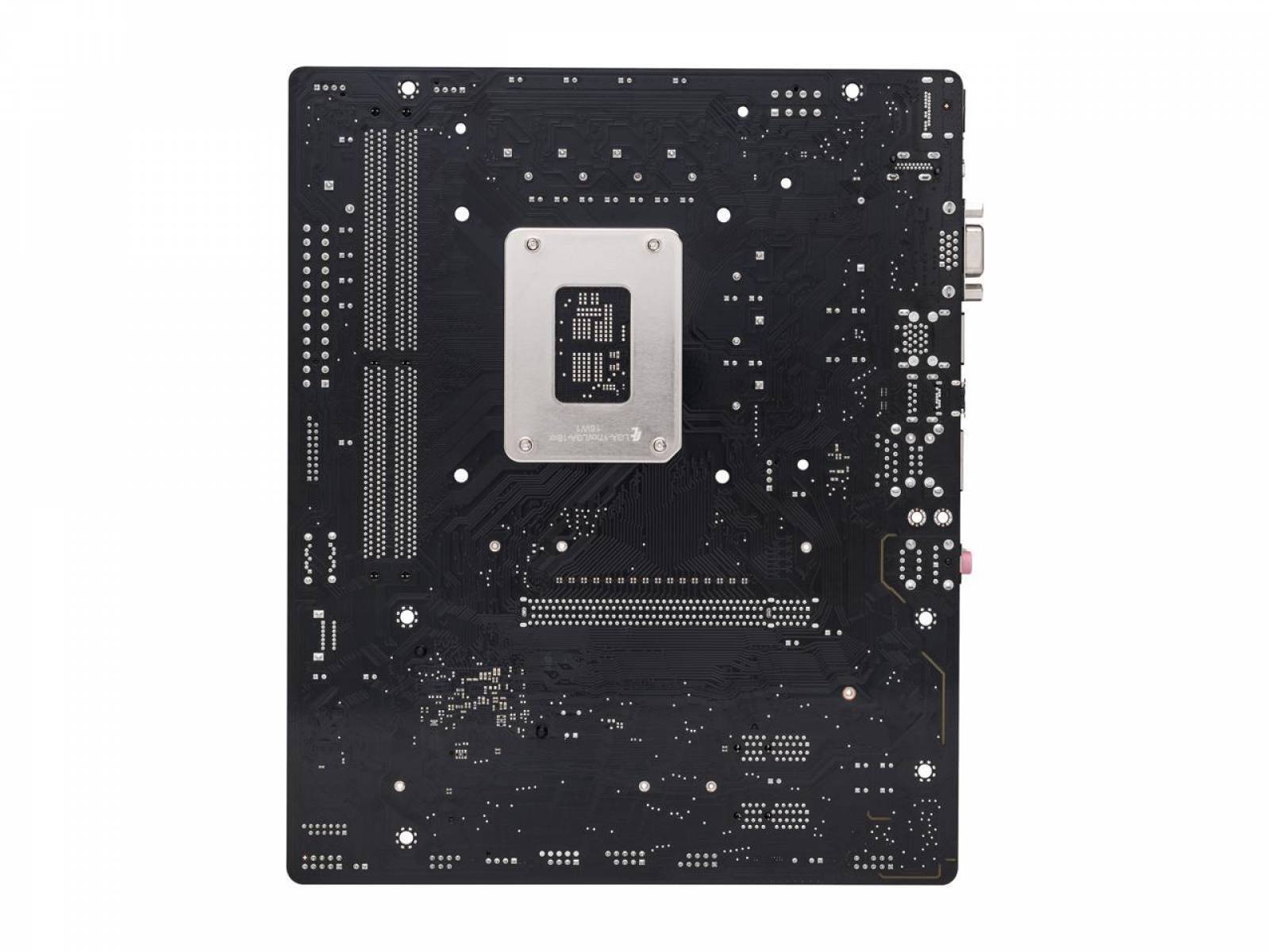

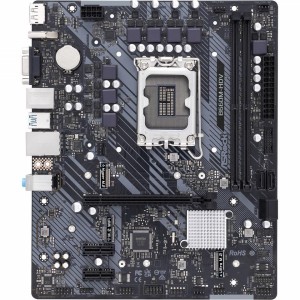

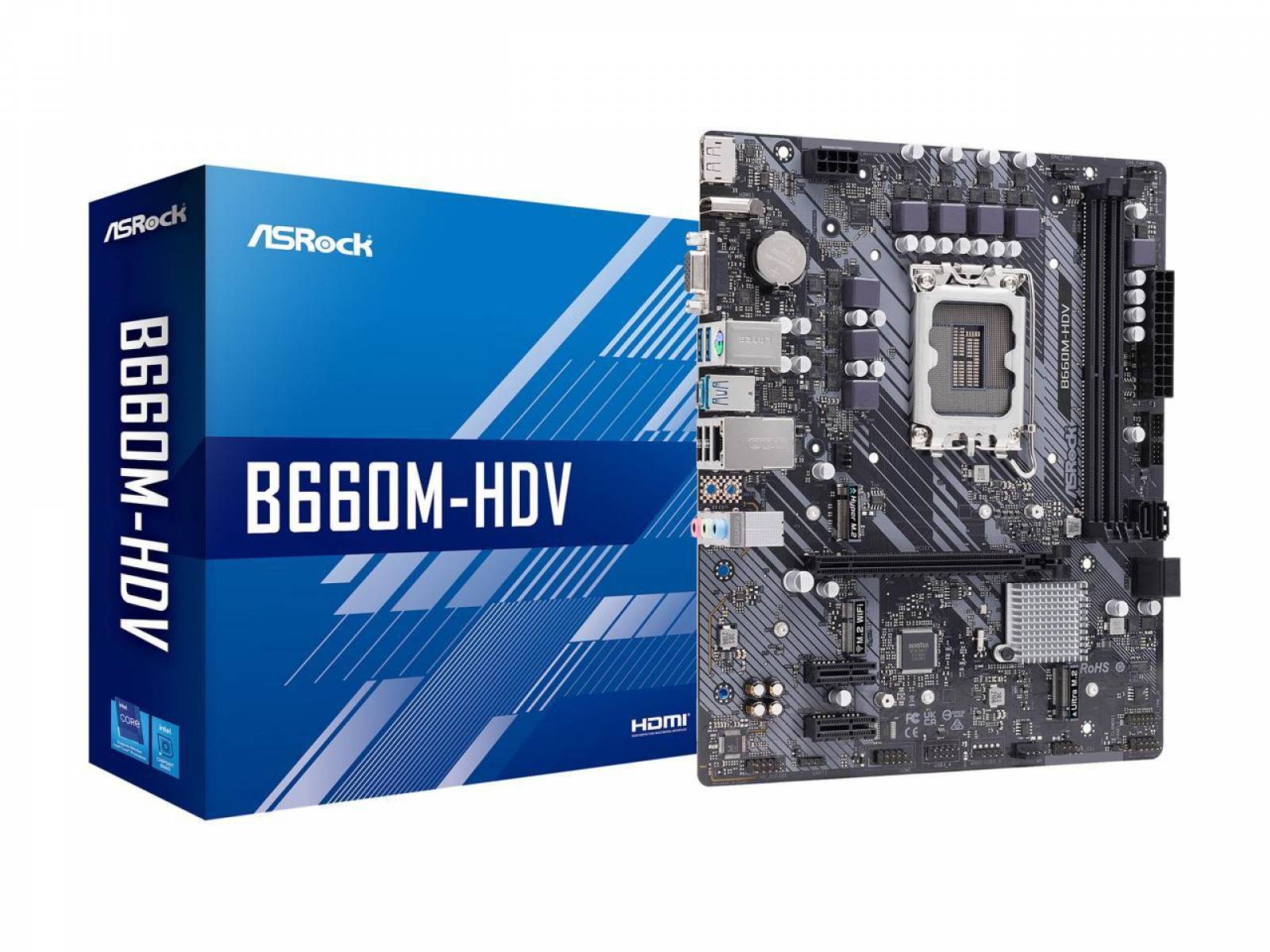

B660M-HDV

Tipo de soquete da CPU

LGA 1700

* É necessário um suporte de montagem LGA1700 dedicado.

Tipo de CPU

Compatível com processadores Intel Core de 13ª e 12ª geração, processadores Intel Pentium Gold e Celeron

*Pode exigir uma atualização do BIOS para inicializar os processadores de desktop Intel® Core™ de 13ª geração.*

Tecnologias de CPU suportadas

Tecnologia Turbo Boost 3.0

chipset

Intel B660

Chipset de vídeo integrado

Suportado apenas por CPU com gráfico integrado

Número de slots de memória

2x288 pinos (DDR4)

Padrão de memória

DDR4 5066+(OC)*

* Suporta DDR4 3200 nativamente.

* Consulte a lista de suporte de memória no site da ASRock para obter mais informações. (http://www.asrock.com/)

Memória Máxima Suportada

64 GB

Canal suportado

canal duplo

PCI Express 4.0 x16

1 x PCI Express 4.0 x16

* Suporta NVMe SSD como discos de inicialização.

PCI Express x1

2 x PCI Express 3.0 x1

Outros slots

1 x soquete M.2 (chave E), suporta módulo WiFi tipo 2230 WiFi/BT PCIe

SATA 6Gb/s

4 x SATA 6Gb/s*

* Se M2_2 estiver ocupado por um dispositivo M.2 do tipo SATA, SATA3_3 será desativado.

M.2

1 x soquete Hyper M.2 (M2_1, chave M), compatível com modo 2260/2280 PCIe Gen4x4 (64 Gb/s)*

1 x soquete Ultra M.2 (M2_2, chave M), compatível com tipo 2260/2280 SATA3 6.0 Modos Gb/s e PCIe Gen3x4 (32 Gb/s)*

* Compatível com a tecnologia Intel Optane (somente M2_2).

* Suporta dispositivo de gerenciamento de volume Intel (VMD).

* Suporta NVMe SSD como discos de inicialização.

* Suporta Kit ASRock U.2.

Pronto para Intel Optane

Sim

RAID SATA

01/05/10

Chipset de áudio

Realtek ALC897/887

Canais de áudio

7.1 Canais

Chipset LAN

Intel I219-V

Velocidade máxima da LAN

1Gbps

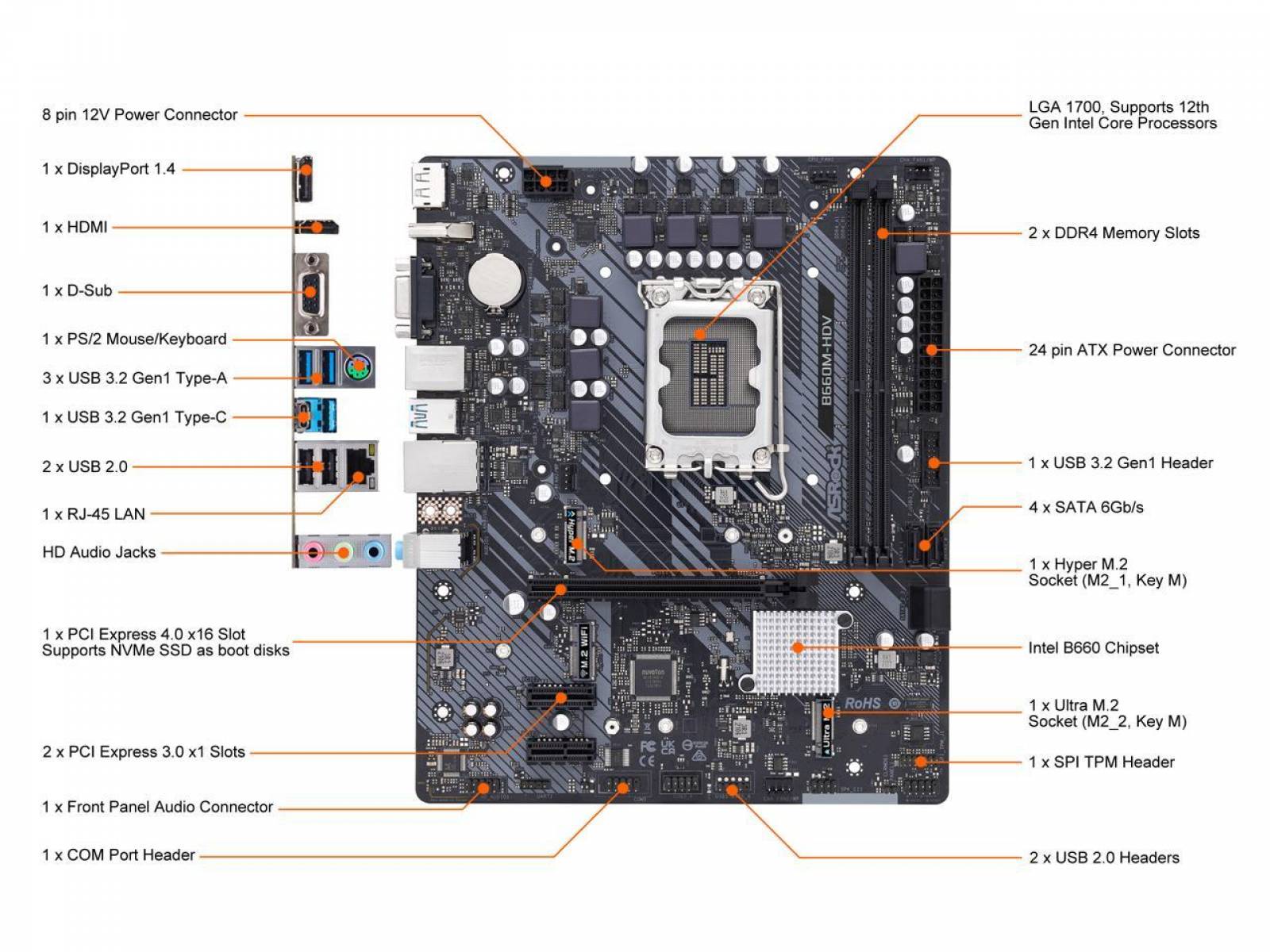

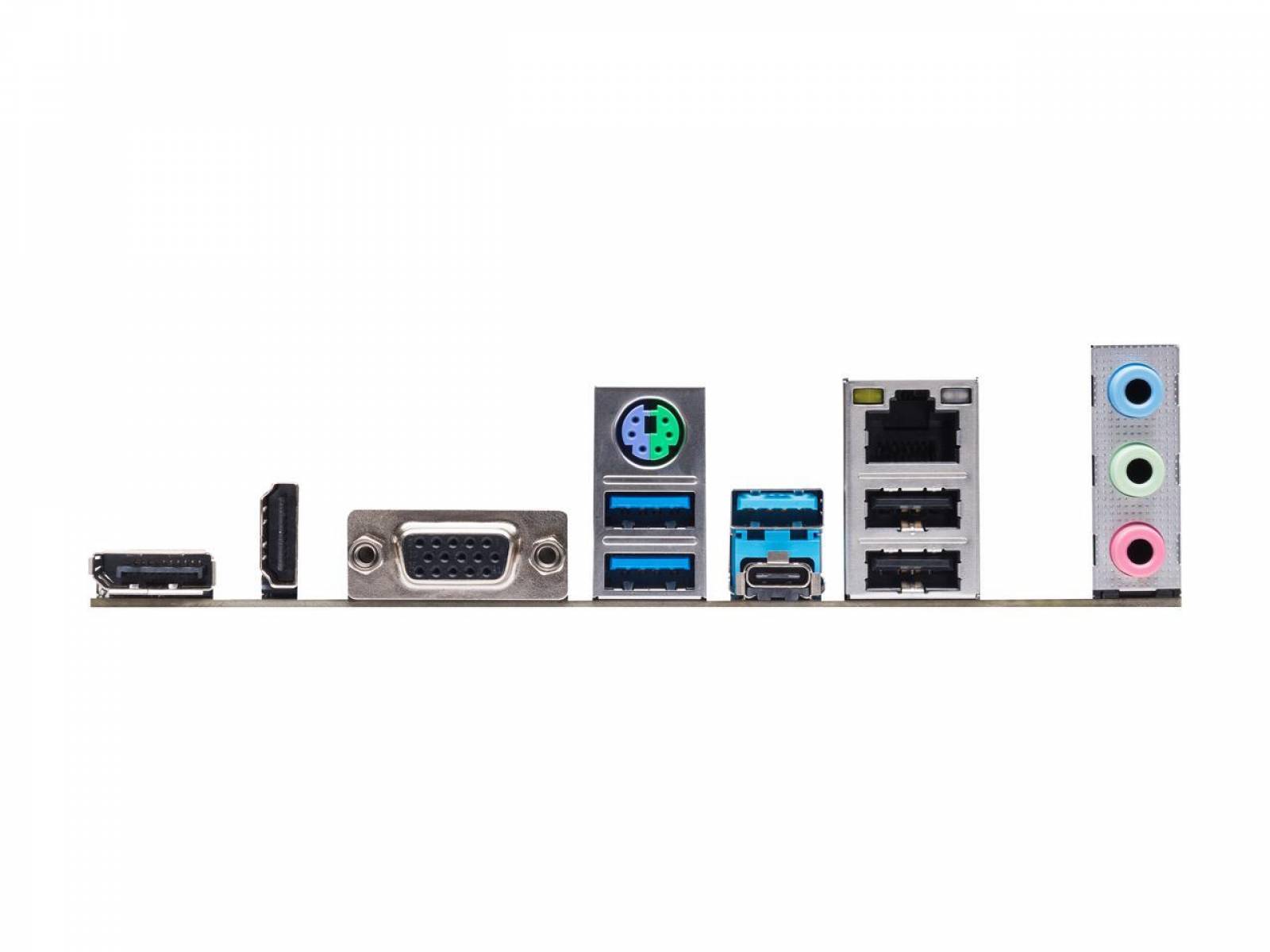

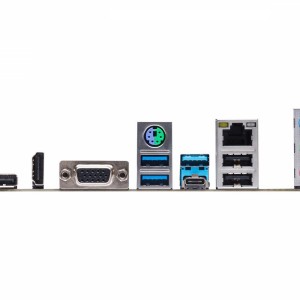

Portas traseiras de E/S

1 porta de mouse/teclado PS/2

1 porta D-Sub

1 porta HDMI

1 porta DisplayPort 1.4

3 portas USB 3.2 Gen1 tipo A (compatível com proteção ESD)

1 porta USB 3.2 Gen1 tipo C (compatível com proteção ESD )

2 portas USB 2.0 (compatível com proteção ESD)

1 porta LAN RJ-45 com LED (LED ACT/LINK e LED SPEED)

Conectores de áudio HD: entrada de linha / alto-falante frontal / microfone

USB integrado

2 x Conectores USB 2.0 (Suporta 3 portas USB 2.0) (Suporta Proteção ESD)

1 x Conector USB 3.2 Gen1 (Suporta 2 portas USB 3.2 Gen1) (Suporta Proteção ESD)

Outros conectores

1 x Conector de porta COM

1 x Conector SPI TPM

1 x Intrusão do chassi e Conector do alto-falante

1 x Conector do ventilador da CPU (4 pinos)

* O Conector do ventilador da CPU suporta o ventilador da CPU com potência máxima de 1A (12W).

1 x Conector do Ventilador da CPU/Bomba de Água (4 pinos) (Controle Inteligente de Velocidade do Ventilador)

* O Ventilador da CPU/Bomba de Água suporta o ventilador do refrigerador de água com potência máxima de 2A (24W).

2 x Conectores do ventilador do chassi/bomba de água (4 pinos) (Controle de velocidade do ventilador inteligente)

* O ventilador do chassi/bomba de água suporta o ventilador do refrigerador de água com potência máxima de 2A (24W).

* CPU_FAN2/WP e CHA_FAN1~2/WP podem detectar automaticamente se o ventilador de 3 pinos ou 4 pinos está em uso.

1 x Conector de áudio do painel frontal

Fator de forma

micro ATX

Iluminação LED

Nenhum RGB

Dimensões (L x L)

243,84 mm x 200,66 mm

Pino de força

1 x Conector de alimentação ATX de 24 pinos

1 x Conector de alimentação de 12V de 8 pinos

Windows 11

Preparar

Características

Característica única:

ASRock Super Alloy

- Premium Power Choke

- Sapphire Black PCB

- PCB de tecido de vidro de alta densidade

ASRock Hyper M.2 (PCIe Gen4x4)

ASRock Full Spike Protection (para todas as portas USB, de áudio e LAN)

ASRock Live Update e APP Shop

BIOS Recurso:

- 128Mb AMI UEFI Legal BIOS com suporte a GUI multilíngue

- Eventos de despertar compatíveis com ACPI 6.0

- Suporte SMBIOS 2.7

- CPU Core/Cache, CPU GT, DRAM, VCCIN AUX, +1,05V PROC, +0,82V PCH, +1,05V PCH Voltage Multi-adjustment

Support CD:

- Drivers, Utilities, AntiVirus Software (Trial Version)

Software e UEFI:

Software

- ASRock Motherboard Utility (A-Tuning)

- ASRock XFast LAN

* Esses utilitários podem ser baixados do ASRock Live Update & APP Shop.

UEFI

- ASRock EZ Mode

- ASRock Full HD UEFI

- ASRock Meus Favoritos em UEFI

- ASRock Instant Flash

- ASRock Internet Flash

- ASRock Easy RAID Installer

Monitor de hardware:

- Tacômetro do ventilador: CPU, CPU/bomba de água, ventiladores do chassi/bomba de água

- Silencioso Ventilador (ajuste automático da velocidade do ventilador do chassi pela temperatura da CPU): CPU, CPU/bomba de água ,

ventiladores do chassi/bomba de

água

: CPU Vcore, +1,05 PCH, DRAM, VCCIN AUX, +1,05V PROC, +0,82V PCH, +12V, +5V, +3,3V SO: -

Microsoft

Windows 10 64 bits / 11 64 bits

Certificações:

- FCC, CE

- pronto para ErP/EuP (é necessária uma fonte de alimentação pronta para ErP/EuP)

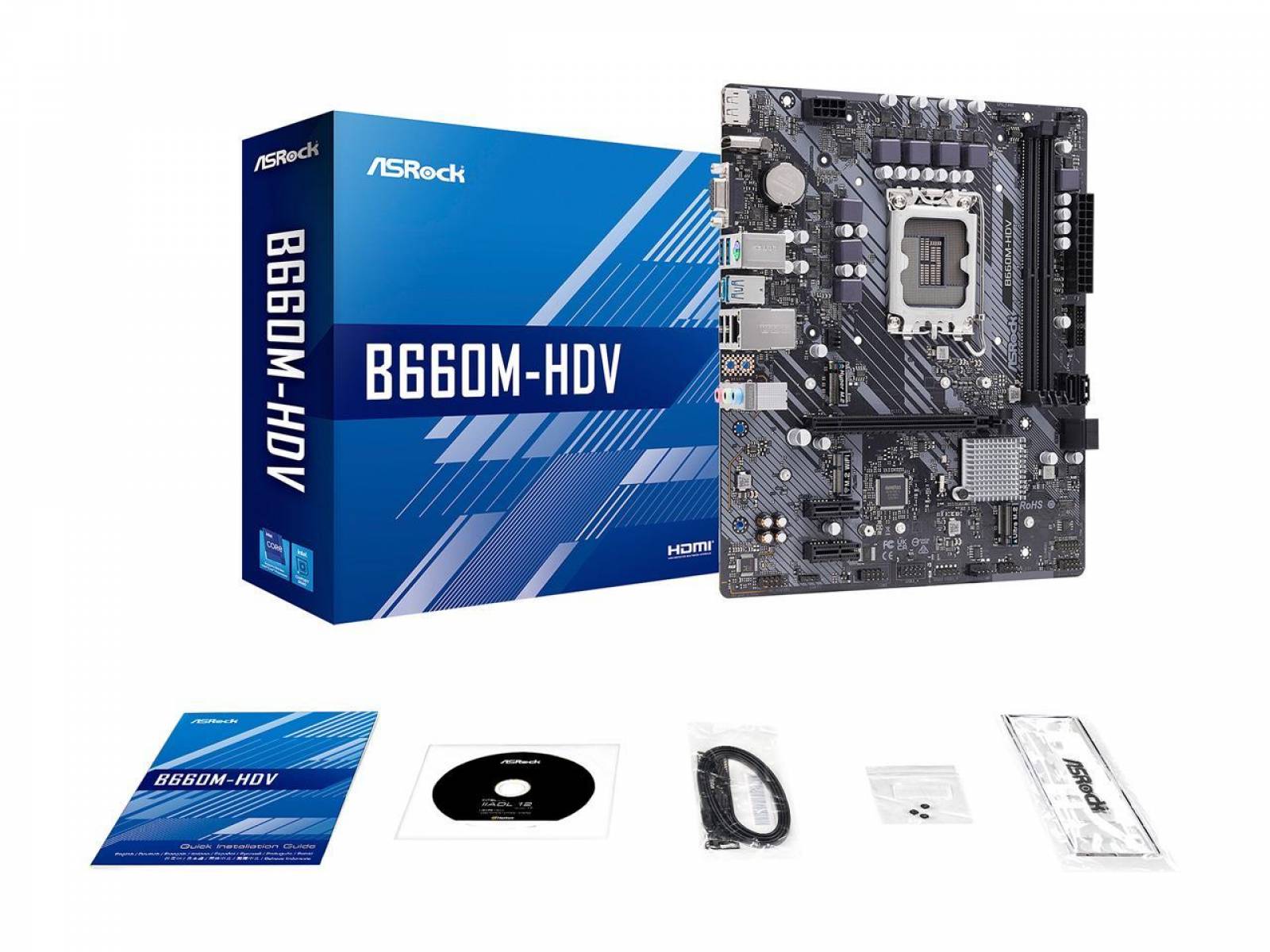

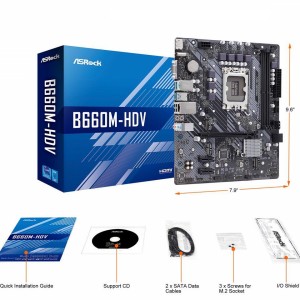

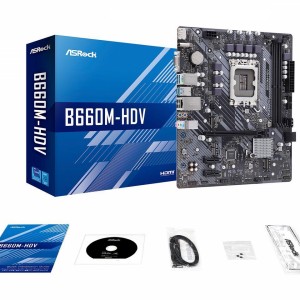

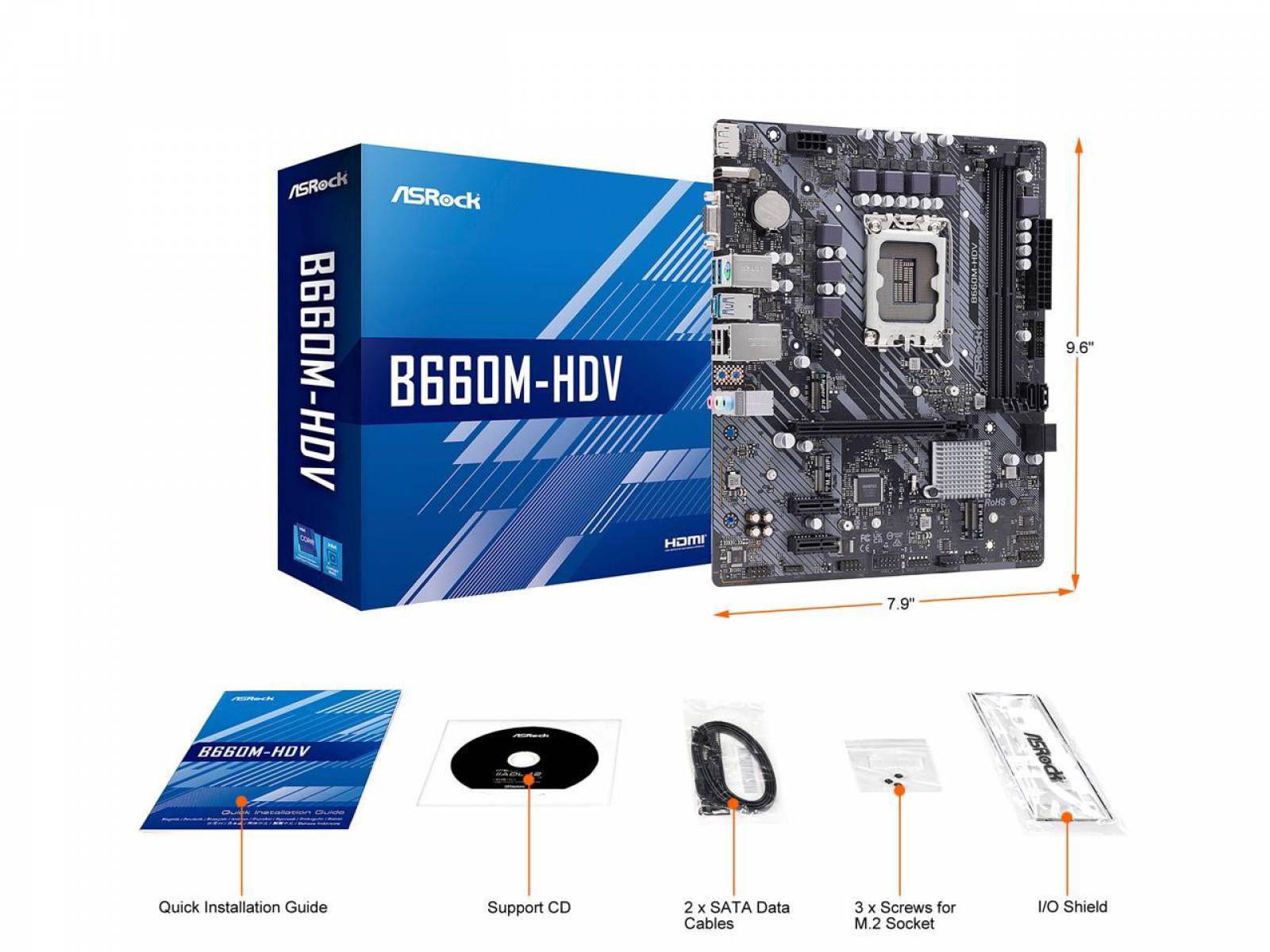

conteúdo do pacote

Acessórios:

- Guia de Instalação Rápida, CD de Suporte, I/O Shield

- 2 x Cabos de Dados SATA

- 3 x Parafusos para Soquetes M.2

Primeira data disponível

04 de março de 2023
