Descrição Técnica
Marca: ASRock

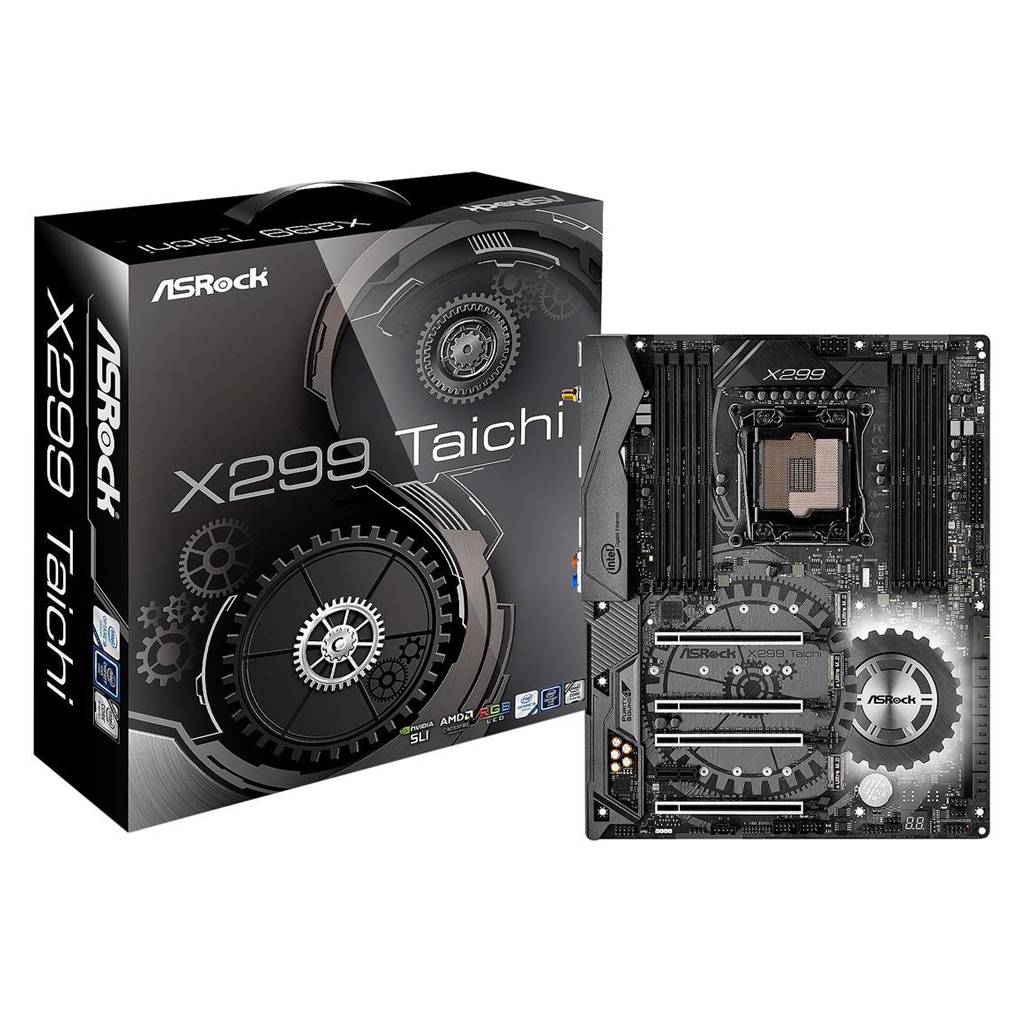

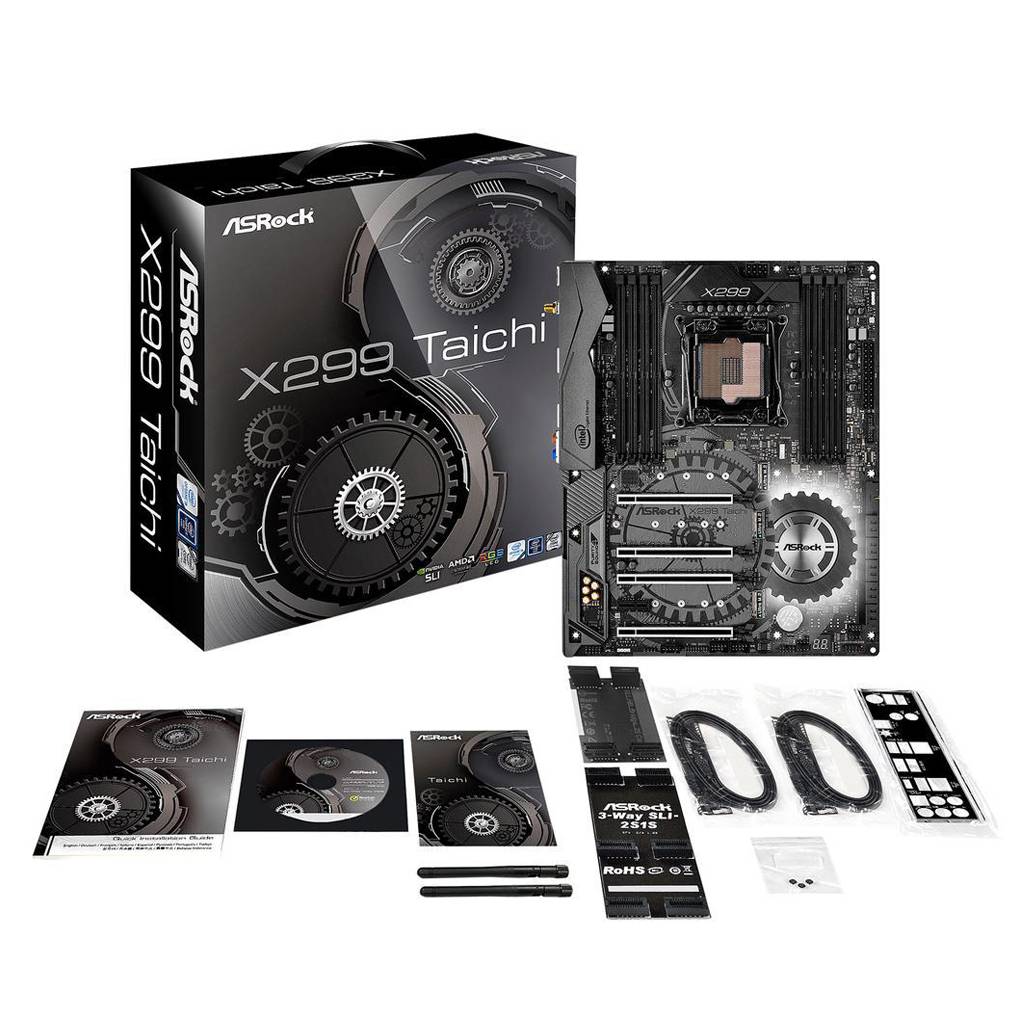

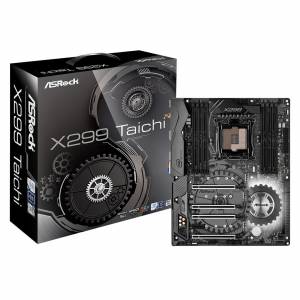

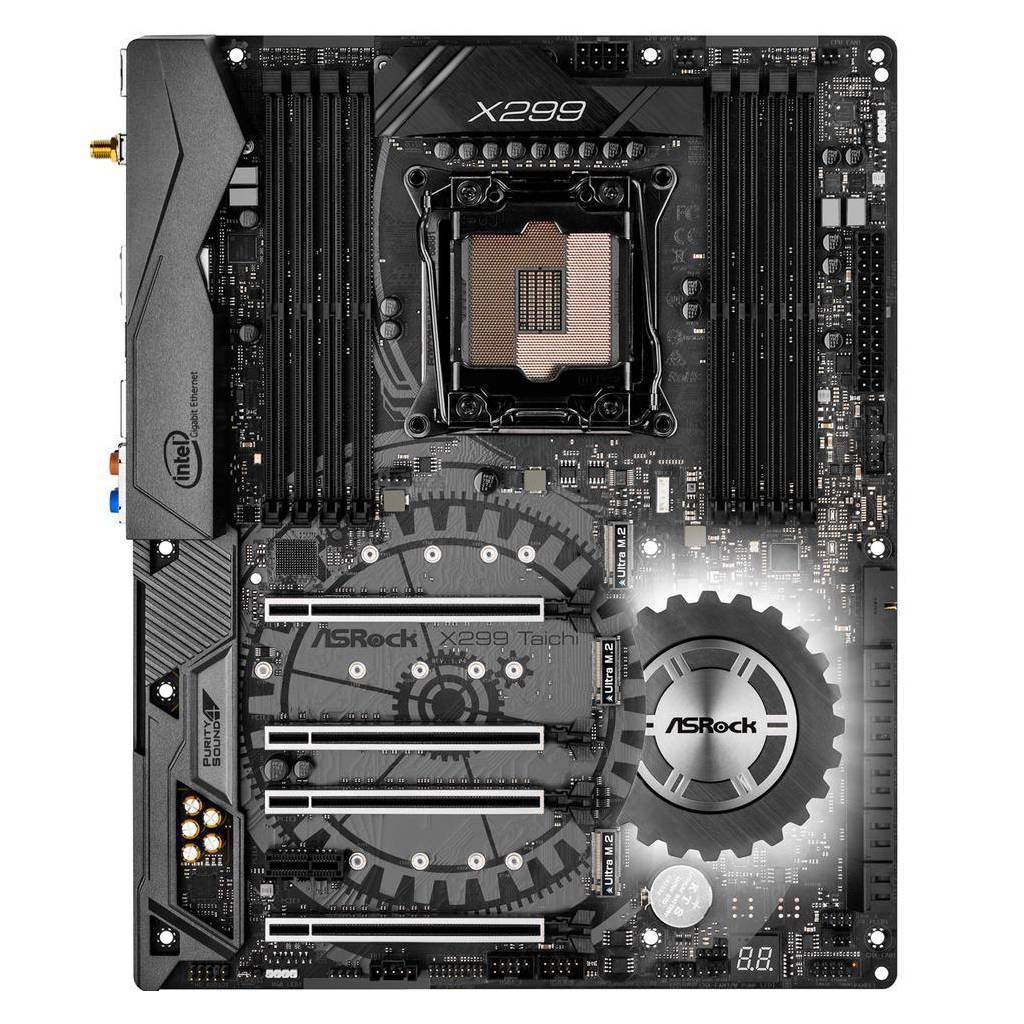

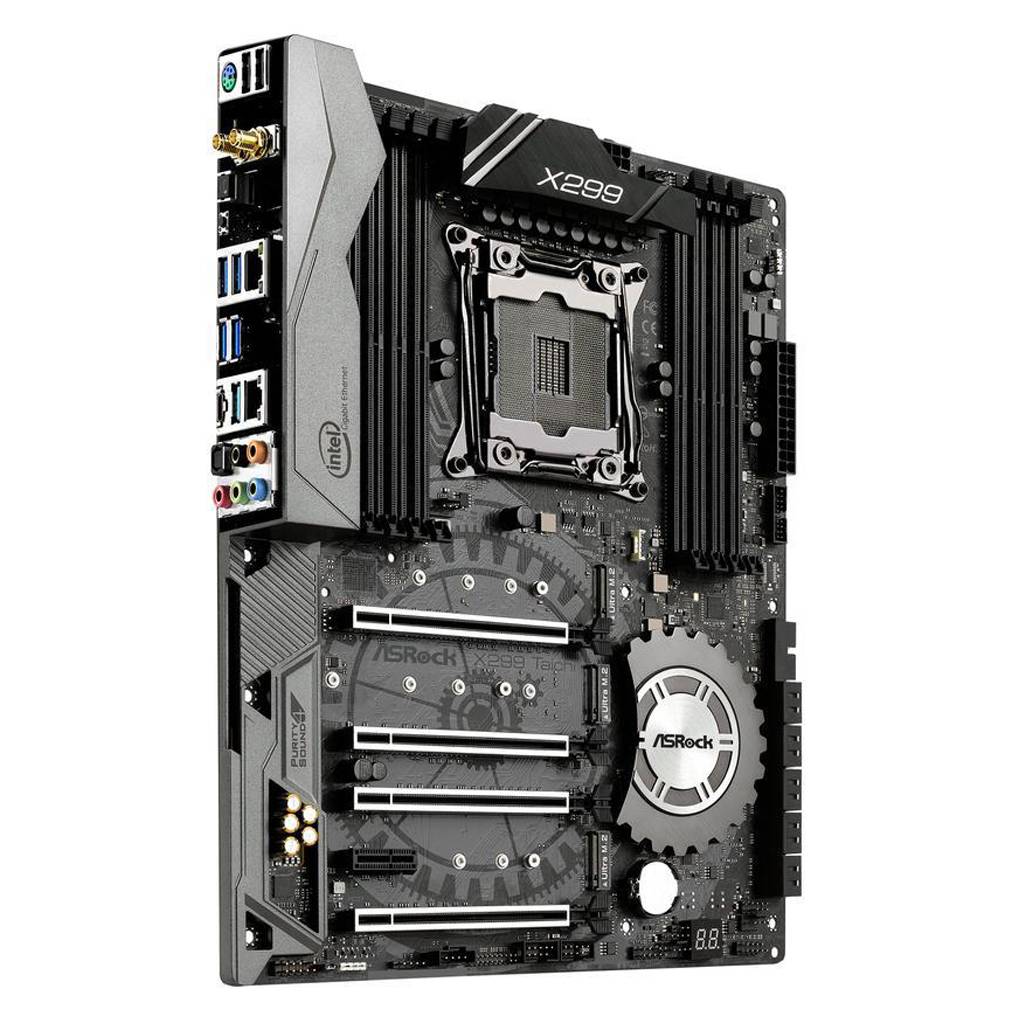

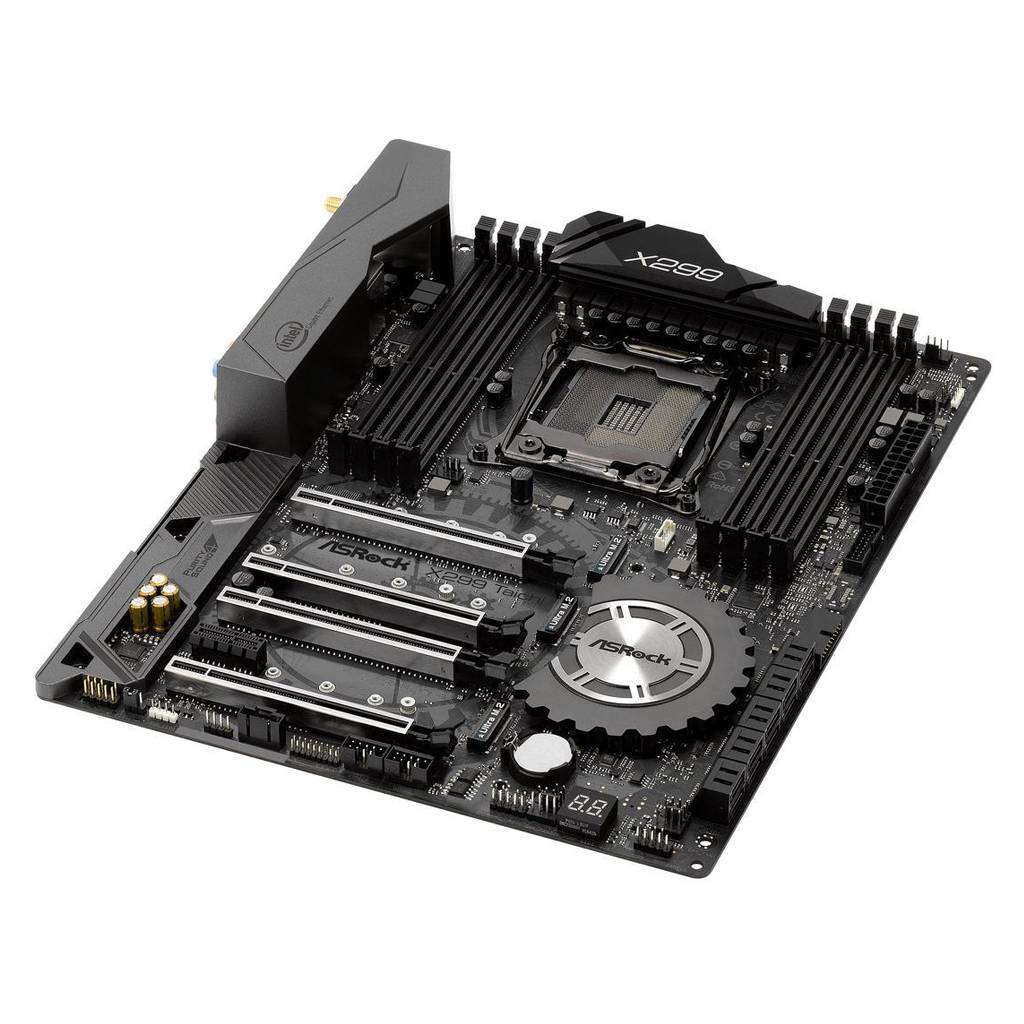

Modelo: X299 Taichi
Chipset: Intel X299
Tipo de soquete de CPU: LGA 2066
Tipo de CPU: Série Core X (LGA2066)
Tecnologias de CPU Suportadas:
Turbo Boost Technology 3.0
* Por favor, note que os processadores 4-Core só suportam a Intel Turbo Boost Technology 2.0.
Chipset de vídeo a bordo: Nenhum
Número de slots de memória: 8 × 288 pinos
Padrão de Memória
DDR4 4400+ (OC) * / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3200 (OC) / 2933 ( OC) / 2800 (OC) / 2666/2400/2133
* A frequência de memória máxima suportada pode variar de acordo com o tipo de processador.
Memória máxima suportada: 128 GB
Canal suportado: Quad Channel
PCI Express 3.0 x16
4 x slots PCI Express 3.0 x16 *
* Se você instalar a CPU com 44 pistas, o PCIE1 / PCIE2 / PCIE3 / PCIE5 será executado em x16 / x8 / x16 / x0 ou x8 / x8 / x16 / x8.
* Se você instalar a CPU com 28 pistas, o PCIE1 / PCIE2 / PCIE3 / PCIE5 será executado em x16 / x0 / x8 / x0 ou x8 / x0 / x8 / x8.
* Se você instalar a CPU com 16 pistas, o PCIE1 / PCIE2 / PCIE3 / PCIE5 será executado em x16 / x0 / x0 / x0 ou x8 / x0 / x4 / x0.
* Suporta o NVMe SSD como discos de inicialização.
PCI Express x1: 1 x slot PCI Express 2.0 x1
Outros entalhes
1 x Módulo Vertical M.2 (Chave E) com o módulo Wi-Fi 802.11 de corrente alternada (na I / O traseira)
15μ Gold Contact in VGA PCIe Slot (PCIE1 e PCIE3)
SATA 6Gb / s:
8 x SATA3 6.0Gb / s Conectores, suporte RAID (Intel Rapid Storage Technology 15 e Intel Smart Response Technology), NCQ, AHCI e Hot Plug *
* Se M2_1 é ocupado por um dispositivo M.2 tipo SATA, SATA3_1 será desativado .
* Se M2_2 for ocupado por um dispositivo M.2 tipo SATA, SATA3_0 será desativado.
* Se M2_3 for ocupado por um dispositivo M.2 tipo SATA, SATA3_7 será desativado.
2 conectores SATA3 6.0Gb / s da ASMedia ASM1061, suporte NCQ, AHCI e Hot Plug
M.2:
1 x soquete Ultra M.2 (M2_2), suporta M Tipo de chave 2230/2242/2260/2280/22110 M.2 Módulo SATA3 6.0Gb / s e M.2 módulo PCI Express até Gen3 x4 (32Gb / s) * *
2 sockets Ultra M.2 (M2_1 e M2_3), suporte M Tipo de chave 2230/2242/2260/2280 M.2 Módulo SATA3 6.0Gb / s e M.2 Módulo PCI Express até Gen3 x4 (32Gb / s) **
** Suporta tecnologia Intel Optane
** Suporta NVMe SSD como discos de inicialização
** Suporta o kit ASRock U.2
Chipset de áudio: Realtek ALC1220
Canais de áudio: 7.1 Canais
Chipset LAN: Intel I219-V
Segundo chipset LAN: Intel I211-AT
Velocidade Max LAN: Dual 10/100 / 1000Mbps
Rede sem fio
Módulo Wi-Fi Intel 802.11 ac (pacote gratuito)
Suporta IEEE 802.11 a / b / g / n / a
Suporta Dual-Band (2.4 / 5 GHz)
Suporta conexões sem fio de alta velocidade até 433 Mbps
Bluetooth: Suporta Bluetooth 4.2 / 3.0 + Classe de alta velocidade II
PS / 2: 1 x teclado PS / 2 teclado / mouse
RJ45: 2 portas LAN RJ-45 com LED (LED ACT / LINK e LED SPEED)
USB 3.1:
1 x USB 3.1 Gen2 Tipo A (10Gb / s) (ASMedia ASM3142) (Suporta proteção ESD)
1 x USB 3.1 Gen2 Tipo-C Port (10Gb / s) (ASMedia ASM3142) (Suporta Proteção ESD) *
4 x USB 3.1 Portas Gen1 (Suporta Proteção ESD)
* O Ultra USB Power é suportado nas portas USB3_12.
* A função de ativação ACPI não é suportada nas portas USB3_12.
USB 1.1 / 2.0: 2 portas USB 2.0 (Suporta proteção ESD)
S / PDIF Out: 1 x óptico
Portos de áudio: HD Audio Jacks: Alto-falante traseiro / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)
Conectores de Antena: 2 x portas de antena
USB a bordo:
2 x cabeçalhos USB 2.0 (suporte 4 portas USB 2.0) (Suporta proteção ESD)
2 x cabeçalhos USB 3.1 Gen1 (suporte 4 portas USB 3.1 Gen1) (ASMedia ASM1074 Hub) (Suporta proteção ESD)
Outros conectores
1 x RAID virtual no cabeçalho da CPU
1 x Cabeçalho de TPM
1 x LED de alimentação e cabeçalho de alto-falante
2 cabeçalhos de LED RGB *
1 conector de ventilador de CPU (4 pinos) **
1 x CPU opcional / conector de ventilador da bomba de água (4 pinos) (Controle de velocidade do ventilador inteligente) ***
2 x Conectores do ventilador do chassi (4 pinos) (Controle de velocidade do ventilador inteligente)
1 x Chassi Opcional / Conector do ventilador da bomba de água (4 pinos) (Controle de velocidade do ventilador inteligente) ****
1 x Conector de áudio do painel frontal (conector de áudio de ouro de 15μ)
1 x Conector AIC Thunderbolt (5 pinos)
1 x Dr. Debug com LED
* Suporta até 12V / 3A, tira LED de 36W.
** O conector do ventilador da CPU suporta o ventilador da CPU com uma potência máxima de 1 A (12W).
*** A CPU opcional / ventilador da bomba de água suporta o ventilador do refrigerador de água com potência máxima de ventilador de 1.5A (18W).
**** O chassis opcional / ventilador da bomba de água suporta o ventilador do refrigerador de água com potência máxima de ventilador de 1.5A (18W).
CPU_OPT / W_PUMP, CHA_FAN1, CHA_FAN2 e CHA_FAN3 / W_PUMP podem detectar automaticamente se o ventilador de 3 pinos ou 4 pinos está em uso.
Fator de forma: ATX
Iluminação LED: RGB
Power Pin
1 x conector de alimentação ATX de 24 pinos (conector de alimentação de alta densidade)
1 x conector de alimentação de 12 pinos de 12V (conector de alimentação de alta densidade)
