Marca

ASRock

Modelo

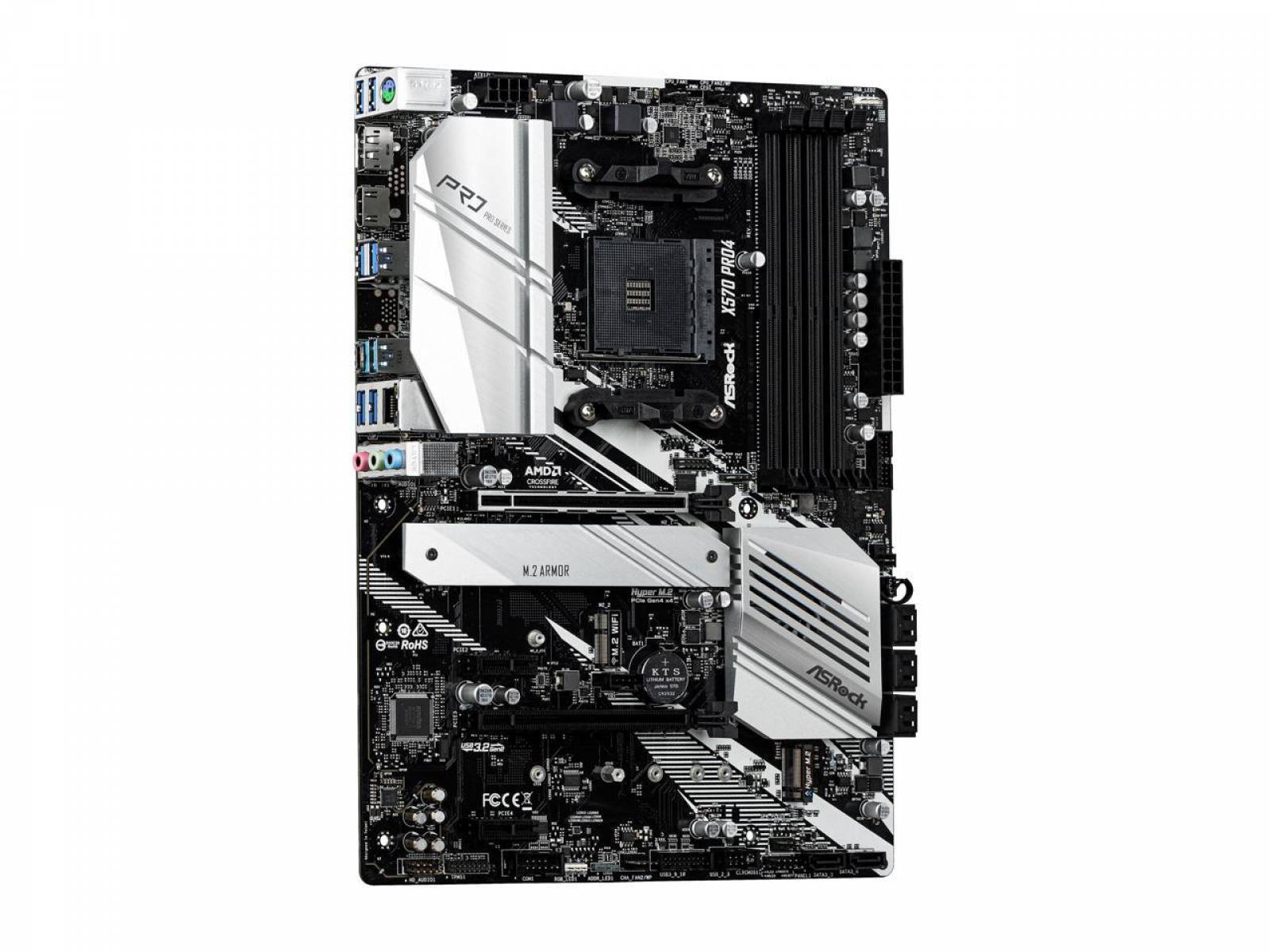

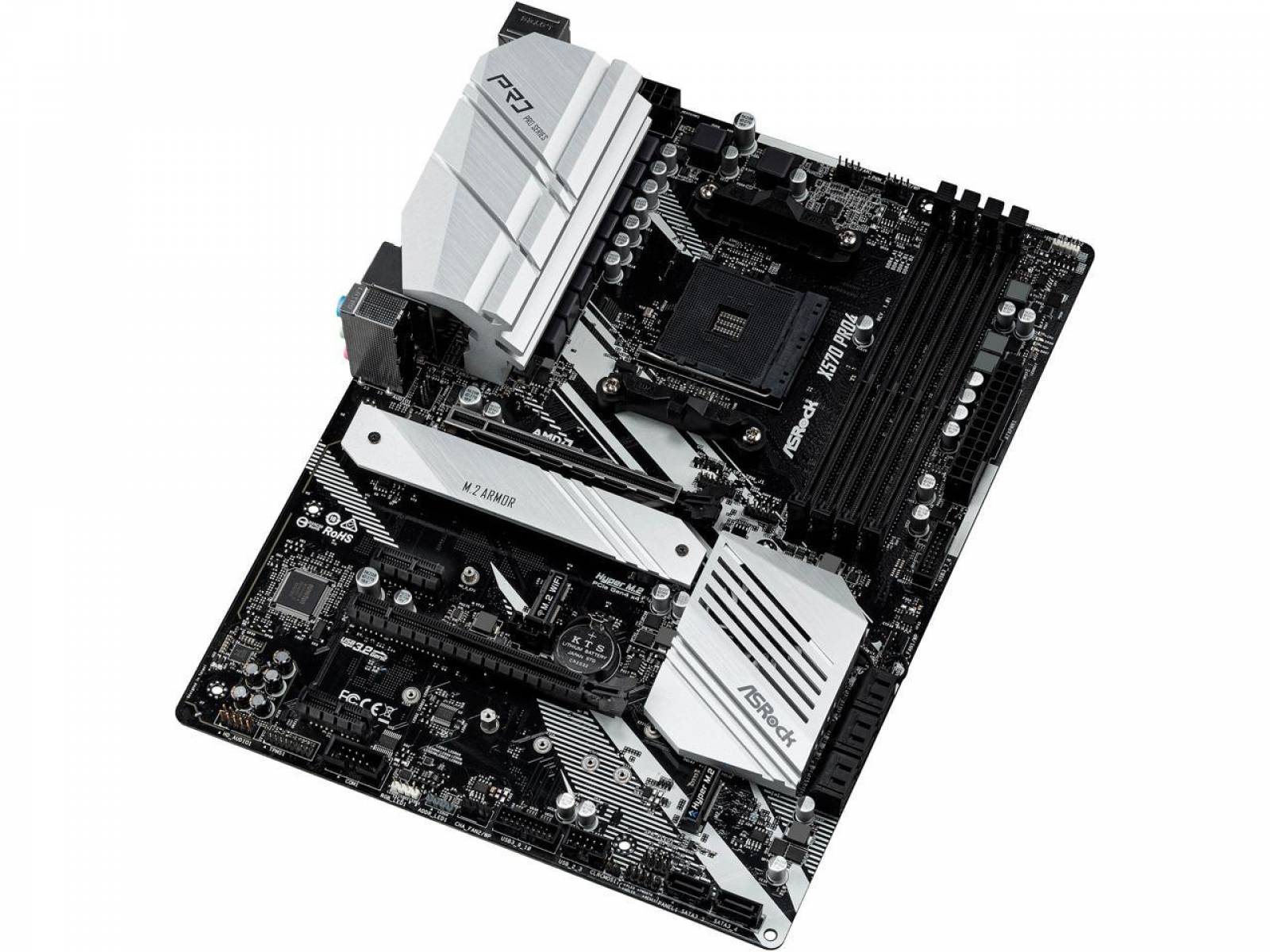

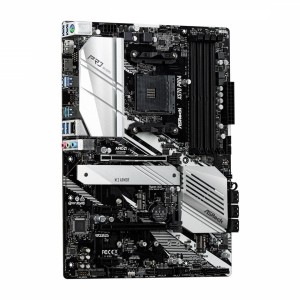

X570 PRO4

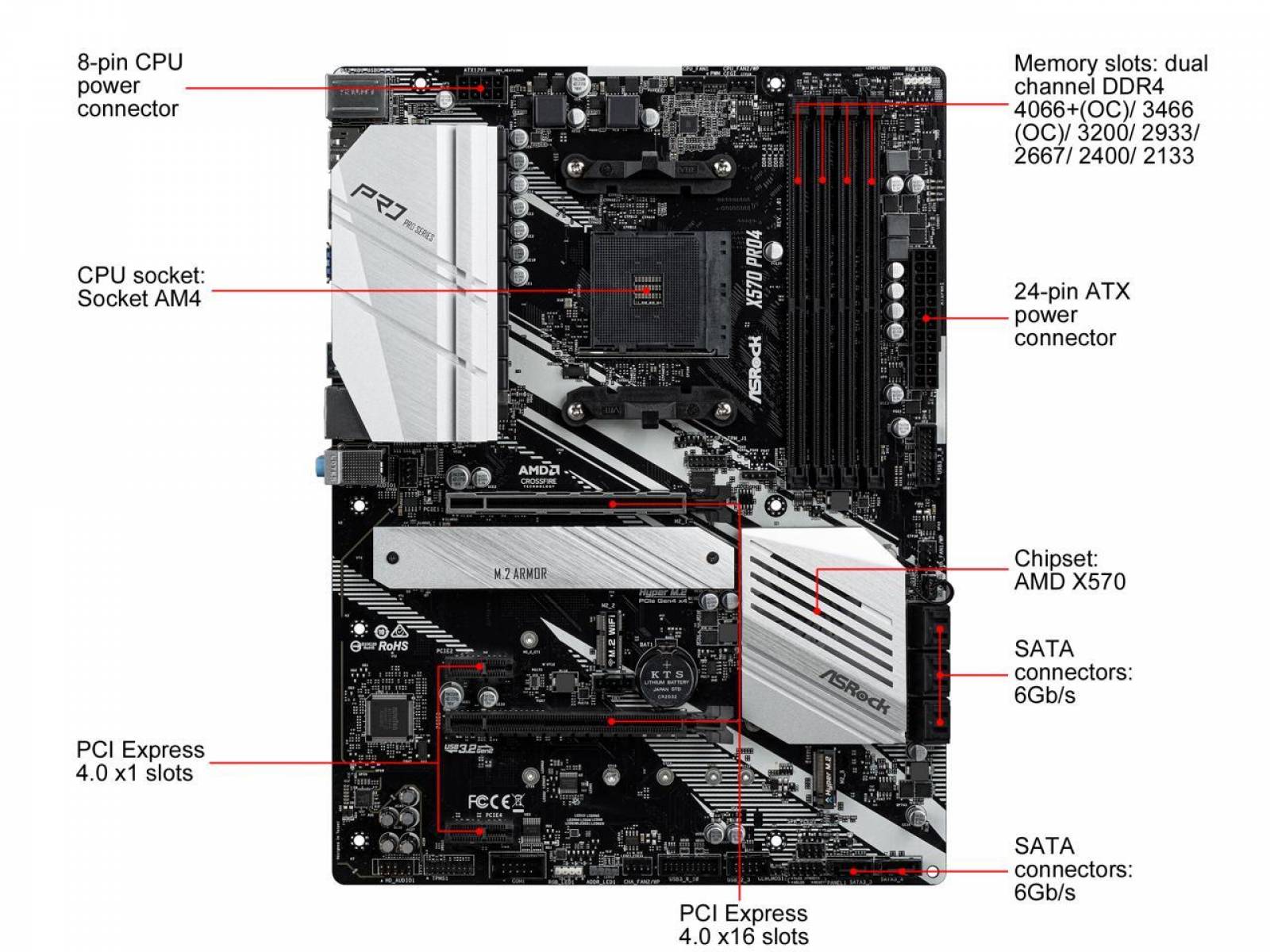

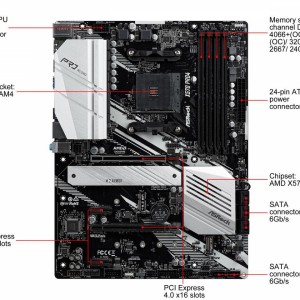

Tipo de soquete da CPU

AM4

Tipo de CPU

Suporta soquete AMD AM4 Ryzen 2000 e 3000 processadores da série

chipset

AMD X570

Número de slots de memória

4x288 pinos (DDR4)

Padrão de Memória

CPUs da série AMD Ryzen (Matisse) suportam DDR4 4066+(OC)/ 3466(OC)/ 3200/ 2933/ 2667/ 2400/ 2133 ECC e não ECC, memória sem buffer* CPUs da série AMD Ryzen (Pinnacle Ridge) suportam

DDR4 3466+(OC)/ 3200(OC)/ 2933/ 2667/ 2400/ 2133 ECC e não ECC, memória sem buffer*

CPUs da série AMD Ryzen (Picasso) suportam DDR4 3466+(OC)/ 3200(OC)/ 2933 / 2667/ 2400/ 2133 não-ECC, memória sem buffer*

* Para CPUs da série Ryzen (Picasso), ECC é compatível apenas com CPUs PRO.

* Consulte a lista de suporte de memória no site da ASRock para obter mais informações. (http://www.asrock.com/)

Memória Máxima Suportada

128 GB

* Devido à limitação do sistema operacional, o tamanho real da memória pode ser inferior a 4 GB para reserva para uso do sistema no sistema operacional Windows de 32 bits. Para o sistema operacional Windows de 64 bits com CPU de 64 bits, essa limitação não existe.

Canal suportado

canal duplo

PCI Express 4.0 x16

CPUs da série AMD Ryzen (Matisse)

- 2 x slots PCI Express 4.0 x16 (PCIE1/PCIE3: único em x16 (PCIE1); duplo em x16 (PCIE1) / x4 (PCIE3))*

CPUs da série AMD Ryzen (Pinnacle Ridge)

- 2 x Slots PCI Express 3.0 x16 (PCIE1/PCIE3: único em x16 (PCIE1); duplo em x16 (PCIE1) / x4 (PCIE3))*

CPUs da série AMD Ryzen (Picasso)

- 2 x slots PCI Express 3.0 x16 (PCIE1/PCIE3 : único em x8 (PCIE1); duplo em x8 (PCIE1) / x4 (PCIE3))*

* Suporta NVMe SSD como discos de inicialização

PCI Express x1

2 slots PCI Express 4.0 x1

Outros slots

1 x soquete M.2 (Chave E), suporta módulo Wi-Fi/BT tipo 2230

15µ Gold Contact em VGA PCIe Slot (PCIE1)

SATA 6Gb/s

8 x Conectores SATA3 6.0Gb/s, suportam RAID, NCQ, AHCI e Hot Plug

M.2

1 x Hyper M.2 Socket (M2_1), suporta M Key tipo 2230/2242/2260/2280/22110 Módulo PCI Express M.2 até Gen4 x4 (64 Gb/s) (com Matisse) ou Gen3 x4 (32 Gb/s) ) (com Pinnacle Ridge e Picasso)*

1 x Hyper M.2 Socket (M2_3), suporta M Key tipo 2230/2242/2260/2280/22110 M.2 SATA3 6.0Gb/s module e M.2 PCI Express module up para Gen4 x4 (64Gb/s) (com Matisse) ou Gen3 x4 (32Gb/s) (com Pinnacle Ridge e Picasso)* *

Suporta NVMe SSD como discos de inicialização

* Suporta ASRock U.2 Kit

RAID SATA

01/01/10

Chipset de vídeo integrado

Gráficos AMD Radeon Vega Series integrados em Ryzen Series APU*

DirectX 12, Pixel Shader 5.0

Memória compartilhada padrão de 2 GB. A memória compartilhada máxima suporta até 16 GB. **

Saída gráfica dupla: suporta portas HDMI e DisplayPort 1.2 por controladores de vídeo independentes

Suporta HDMI 2.0 com máx. resolução de até 4K x 2K (4096x2160) @ 60Hz

Suporta DisplayPort 1.2 com máx. resolução de até 4K x 2K (4096x2160) a 60Hz

Suporta Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com portas HDMI 2.0 (monitor HDMI compatível é necessário)

Suporta HDR (High Dynamic Range) com HDMI 2.0

Compatível com HDCP 2.2 com portas HDMI 2.0 e DisplayPort 1.2

Compatível com reprodução 4K Ultra HD (UHD) com portas HDMI 2.0 e DisplayPort 1.2

Suporta Microsoft PlayReady

* O suporte real pode variar de acordo com a CPU.

** A memória compartilhada máxima de 16 GB requer 32 GB de memória do sistema instalada.

Chipset de áudio

Realtek ALC1200

Canais de áudio

7.1 Canais

Chipset LAN

Intel i211AT

Velocidade máxima da LAN

1 Gbps

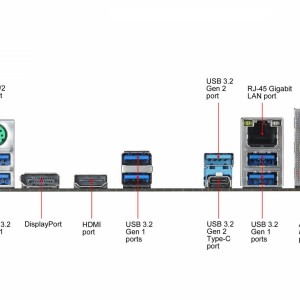

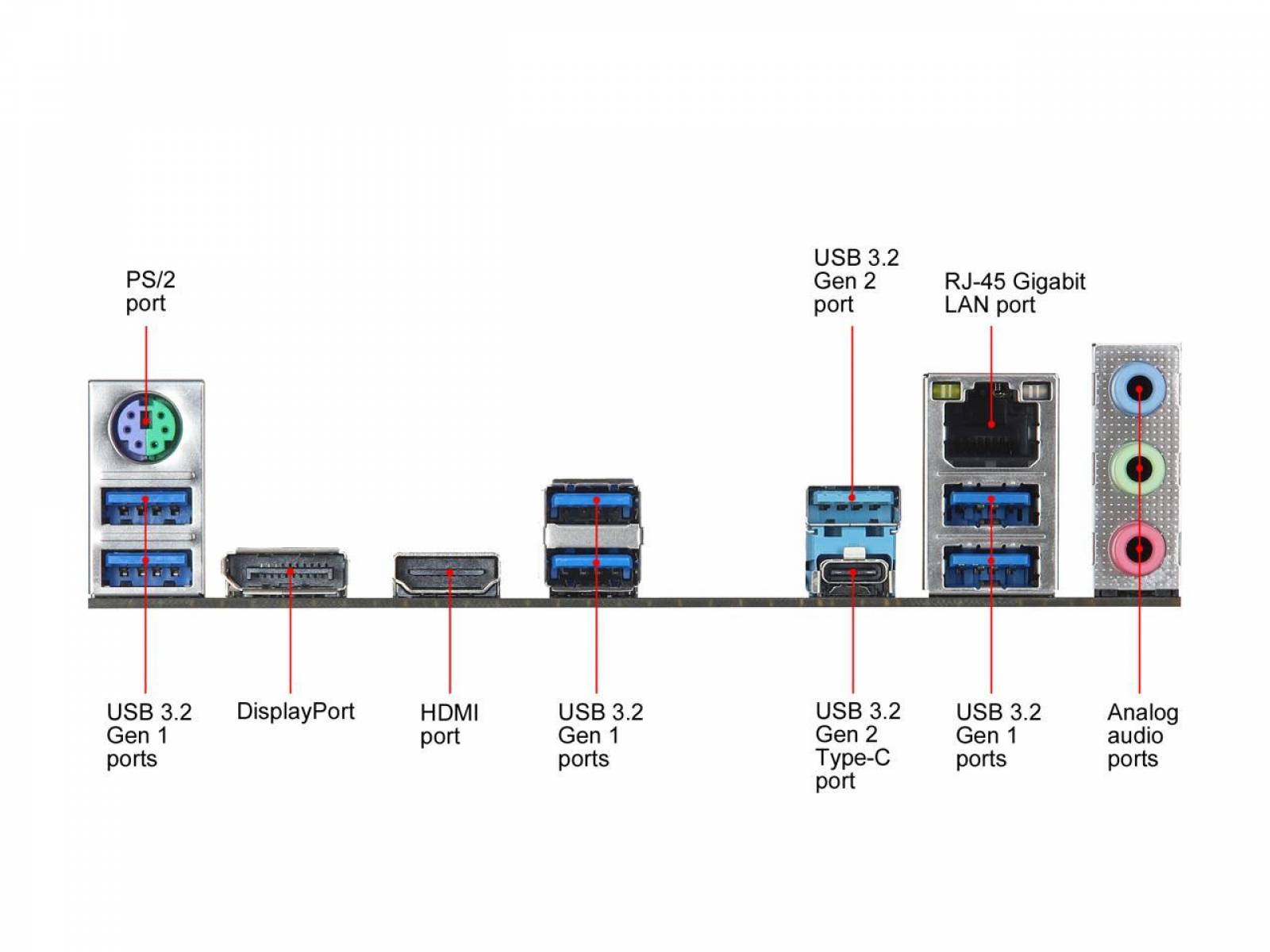

Portas traseiras de E/S

3 portas de antena (na blindagem do painel de E/S)

1 porta de mouse/teclado PS/2

1 porta HDMI

1 porta DisplayPort 1.2

1 porta USB 3.2 Gen2 tipo A (10 Gb/s) (compatível com proteção ESD)

1 x Porta USB 3.2 Gen2 tipo C (10 Gb/s) (compatível com proteção ESD)

6 portas USB 3.2 Gen1 (compatível com proteção ESD)

1 porta LAN RJ-45 com LED (LED ACT/LINK e LED SPEED)

Conectores de áudio HD: Entrada de linha / Alto-falante frontal / Microfone

USB integrado

1 x cabeçalho USB 2.0 (suporta 2 portas USB 2.0) (suporta proteção ESD)

2 x cabeçalhos USB 3.2 Gen1 (suporta 4 portas USB 3.2 Gen1) (suporta proteção ESD)

Outros conectores

1 x Conector de porta COM

1 x Conector SPI TPM

1 x Power LED e Conector de alto-falante

2 x Conectores de LED RGB*

1 x Conector de LED endereçável**

1 x Conector do ventilador da CPU (4 pinos)***

1 x Ventilador da CPU/bomba de água Conector (4 pinos) (controle inteligente da velocidade do ventilador)****

3 x Conectores do ventilador do chassi/bomba de água (4 pinos) (controle inteligente da velocidade do ventilador)*****

1 x Conector de áudio do painel frontal

1 x LED AMD Conector USB do ventilador

1 x Conector Thunderbolt AIC (5 pinos) (suporta apenas placa ASRock Thunderbolt AIC)

* Suporta no total até 12V/3A, 36W LED Strip.

** Suporta no total até 5V/3A, 15W LED Strip.

*** O conector do ventilador da CPU suporta o ventilador da CPU com potência máxima de 1A (12W).

**** A ventoinha da bomba de água/CPU suporta a ventoinha do refrigerador de água com potência máxima de 2A (24W).

***** O ventilador do chassi/bomba de água suporta o ventilador do refrigerador de água com potência máxima de 2 A (24 W).

***** CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP e CHA_FAN3/WP podem detectar automaticamente se o ventilador de 3 ou 4 pinos está em uso.

Fator de forma

ATX

Iluminação LED

RGB

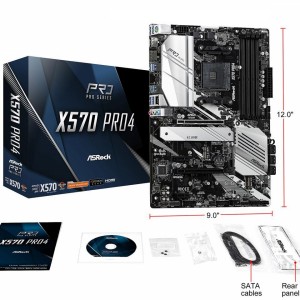

Dimensões (L x L)

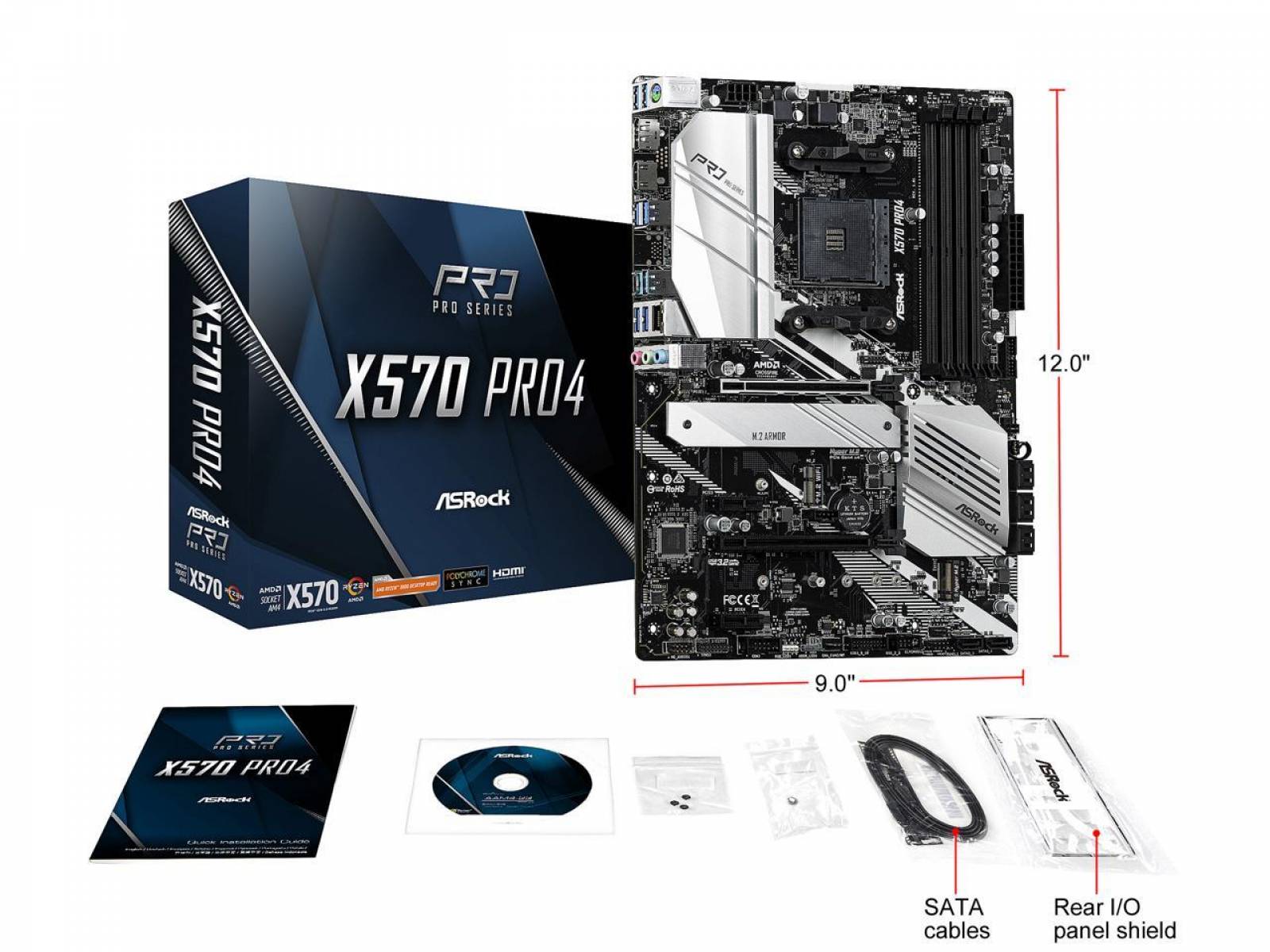

304,80 mm x 228,60 mm

Pino de energia

1 x Conector de alimentação ATX de 24 pinos

1 x Conector de alimentação 12V de 8 pinos

Windows 11

Suportado

Primeira data disponível

07 de julho de 2019
