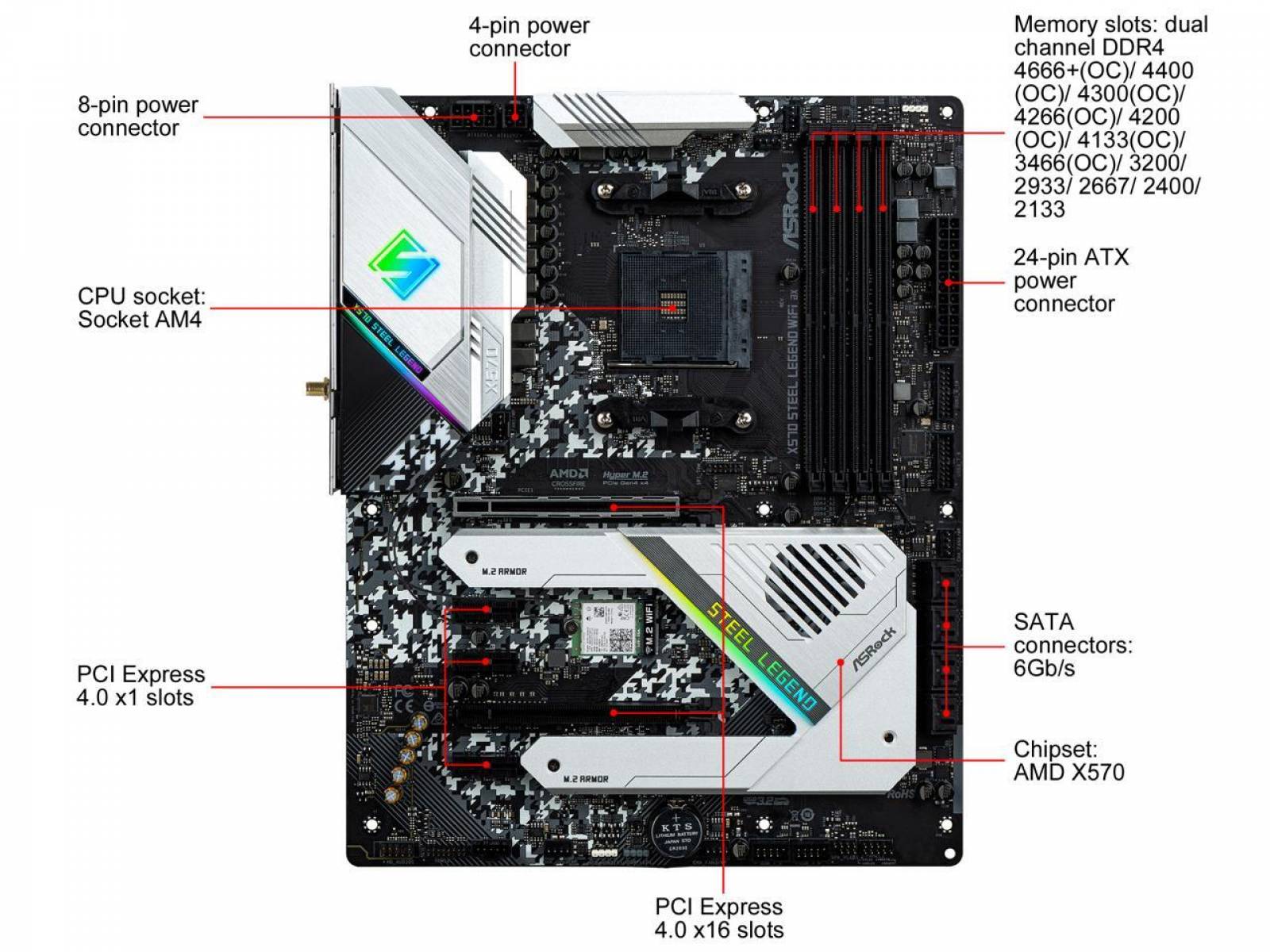

Marca

ASRock

Modelo

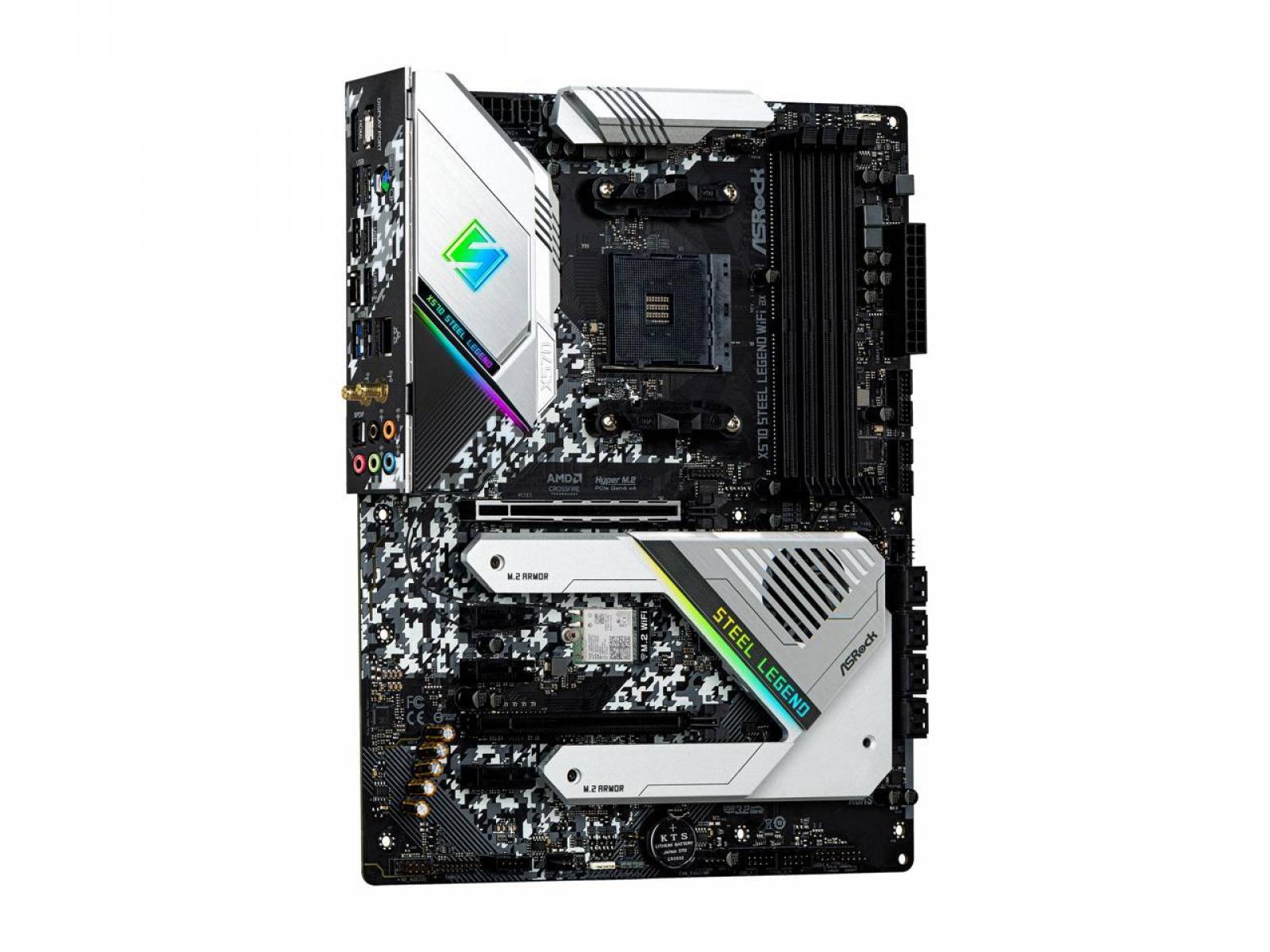

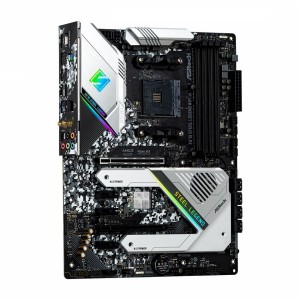

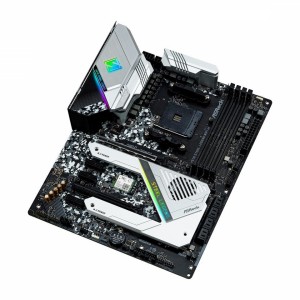

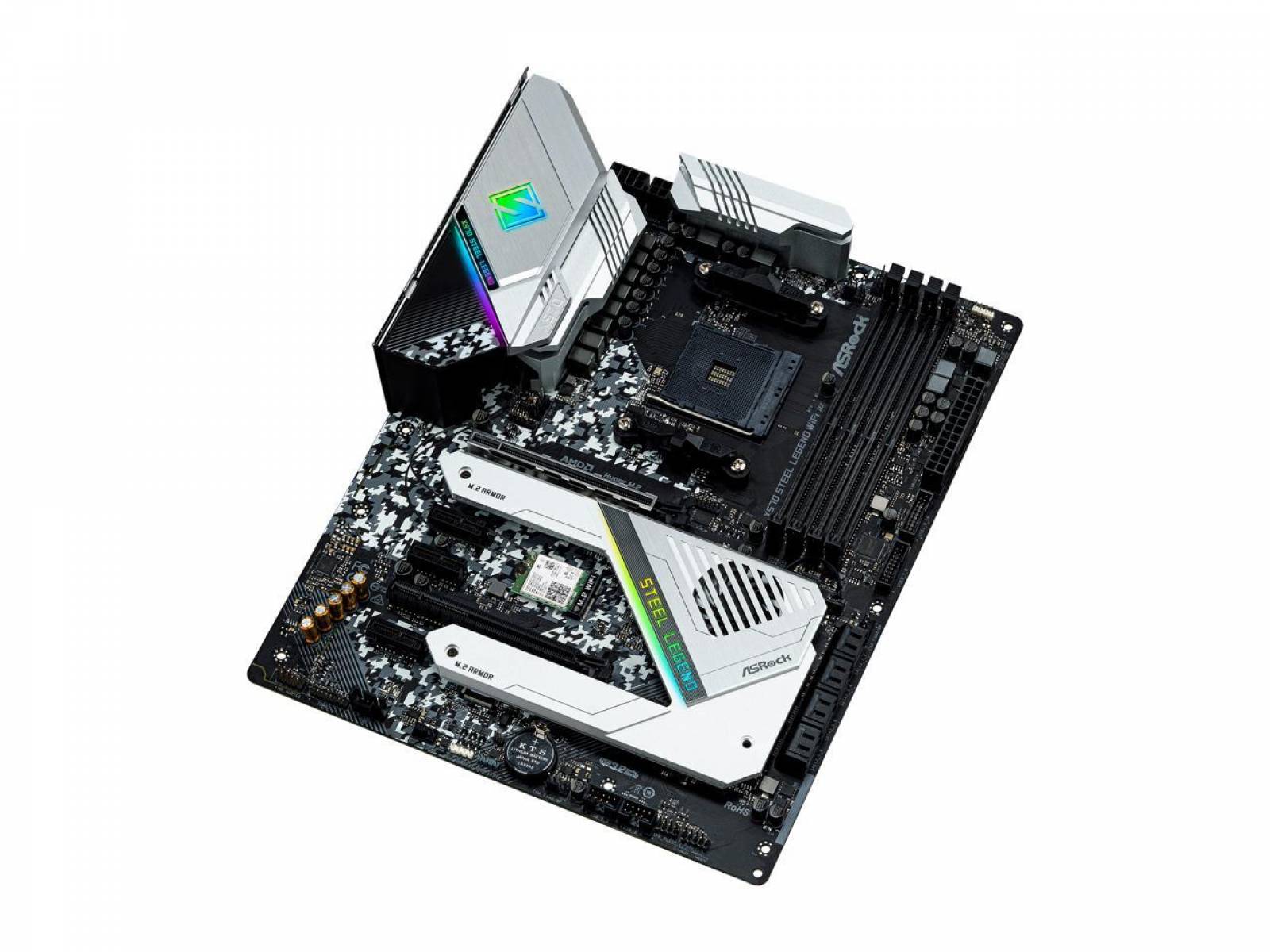

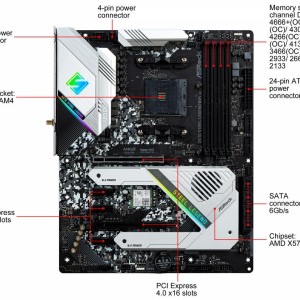

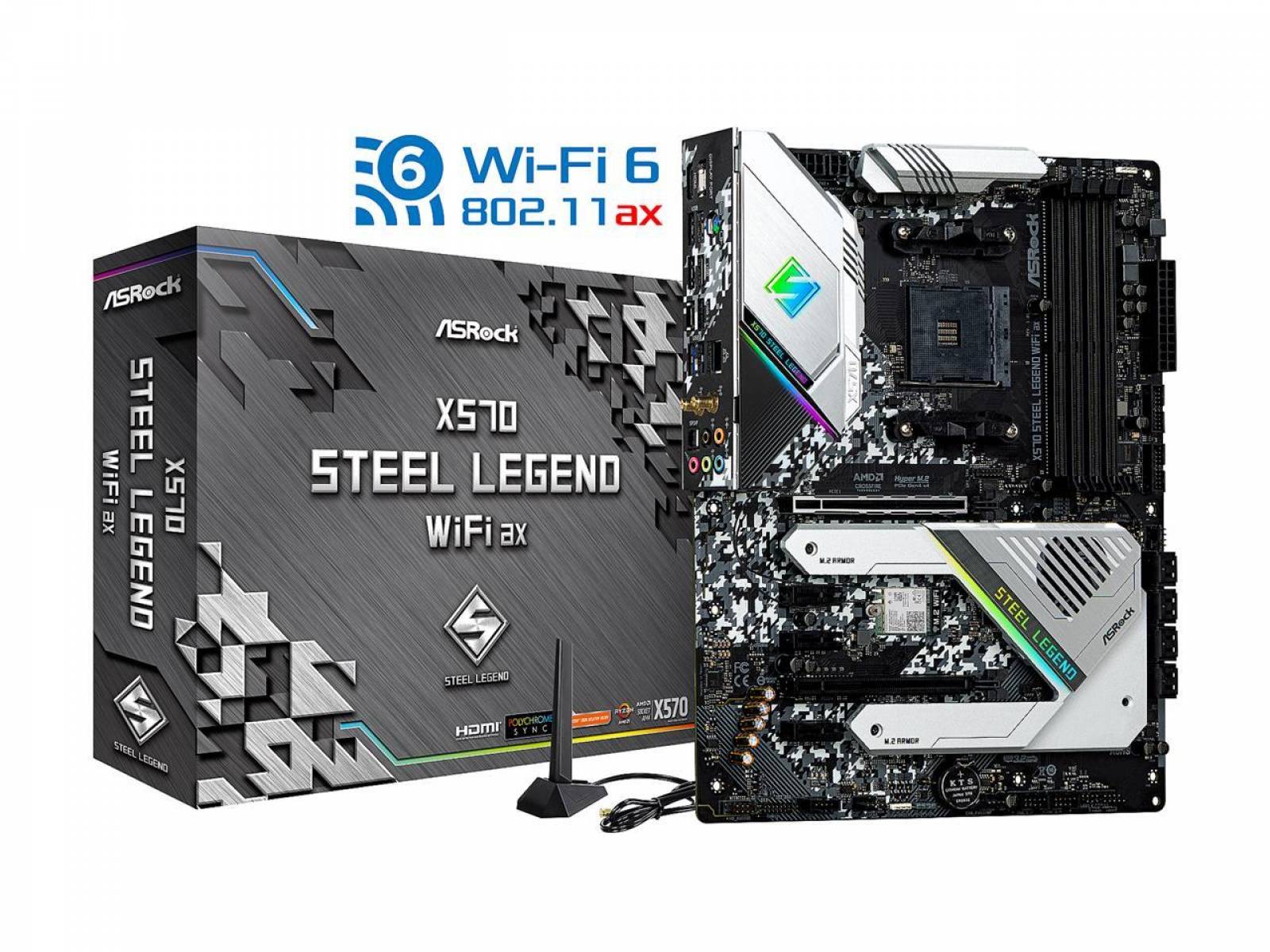

X570 STEEL LEGEND WIFI AX

Tipo de soquete da CPU

AM4

Tipo de CPU

Suporta soquete AMD AM4 Ryzen 2000 e 3000 processadores da série

chipset

AMD X570

Número de slots de memória

4x288 pinos (DDR4)

Padrão de Memória

CPUs da série AMD Ryzen (Matisse) suportam DDR4 4666+(OC)/ 4400(OC)/ 4300(OC)/ 4266(OC)/ 4200(OC)/ 4133(OC)/ 3466(OC)/ 3200/ 2933/ 2667 / 2400/ 2133 ECC e não ECC, memória sem buffer*

CPUs da série AMD Ryzen (Pinnacle Ridge) suportam DDR4 3600+(OC)/ 3466(OC)/ 3200(OC)/ 2933/ 2667/ 2400/2133 ECC e memória não-ECC, sem buffer*

CPUs da série AMD Ryzen (Picasso) suportam DDR4 3466+(OC)/ 3200(OC)/ 2933/ 2667/ 2400/ 2133 não-ECC, memória sem buffer* * Para CPUs da série

Ryzen (Picasso), ECC é suportado apenas com CPUs PRO.

Memória Máxima Suportada

128 GB

* Devido à limitação do sistema operacional, o tamanho real da memória pode ser inferior a 4 GB para reserva para uso do sistema no sistema operacional Windows de 32 bits. Para o sistema operacional Windows de 64 bits com CPU de 64 bits, essa limitação não existe.

Canal suportado

canal duplo

PCI Express 4.0 x16

CPUs da série AMD Ryzen (Matisse)

- 2 x slots PCI Express 4.0 x16 (único em x16 (PCIE1); duplo em x16 (PCIE1) / x4 (PCIE4))*

CPUs da série AMD Ryzen (Pinnacle Ridge)

- 2 x PCI Express 3.0 Slots x16 (único em x16 (PCIE1); duplo em x16 (PCIE1) / x4 (PCIE4))*

CPUs da série AMD Ryzen (Picasso)

- 2 x PCI Express 3.0 x16 Slots (único em x8 (PCIE1); duplo em x8 ( PCIE1) / x4 (PCIE4))*

* Suporta NVMe SSD como discos de inicialização

PCI Express x1

3 slots PCI Express 4.0 x1

Outros slots

1 x soquete M.2 (Chave E) com o módulo WiFi-802.11ax incluído

Contato de ouro de 15µ no slot VGA PCIe (PCIE1)

SATA 6Gb/s

8 x Conectores SATA3 6.0Gb/s, suportam RAID, NCQ, AHCI e Hot Plug

M.2

1 x Hyper M.2 Socket (M2_1), suporta M Key tipo 2230/2242/2260/2280 Módulo PCI Express M.2 até Gen4 x4 (64 Gb/s) (com Matisse) ou Gen3 x4 (32 Gb/s) ( com Pinnacle Ridge e Picasso)*

1 x Hyper M.2 Socket (M2_2), suporta M Key tipo 2230/2242/2260/2280/22110 Módulo M.2 SATA3 6.0Gb/s e módulo M.2 PCI Express até Gen4 x4 (64Gb/s)*

* Suporta SSD NVMe como discos de inicialização

* Suporta kit ASRock U.2

RAID SATA

01/01/10

Chipset de vídeo integrado

Gráficos AMD Radeon Vega Series integrados em Ryzen Series APU*

DirectX 12, Pixel Shader 5.0

Memória compartilhada padrão de 2 GB. A memória compartilhada máxima suporta até 16 GB. **

Saída gráfica dupla: suporta portas HDMI e DisplayPort 1.2 por controladores de vídeo independentes

Suporta HDMI 2.0 com máx. resolução de até 4K x 2K (4096x2160) @ 60Hz

Suporta DisplayPort 1.2 com máx. resolução de até 4K x 2K (4096x2160) a 60Hz

Suporta Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com portas HDMI 2.0 (monitor HDMI compatível é necessário)

Suporta HDR (High Dynamic Range) com HDMI 2.0

Compatível com HDCP 2.2 com portas HDMI 2.0 e DisplayPort 1.2

Compatível com reprodução 4K Ultra HD (UHD) com portas HDMI 2.0 e DisplayPort 1.2

Suporta Microsoft PlayReady

* O suporte real pode variar de acordo com a CPU.

** A memória compartilhada máxima de 16 GB requer 32 GB de memória do sistema instalada.

Chipset de áudio

Realtek ALC1220

Canais de áudio

7.1 Canais

Chipset LAN

Intel i211AT

Velocidade máxima da LAN

1 Gbps

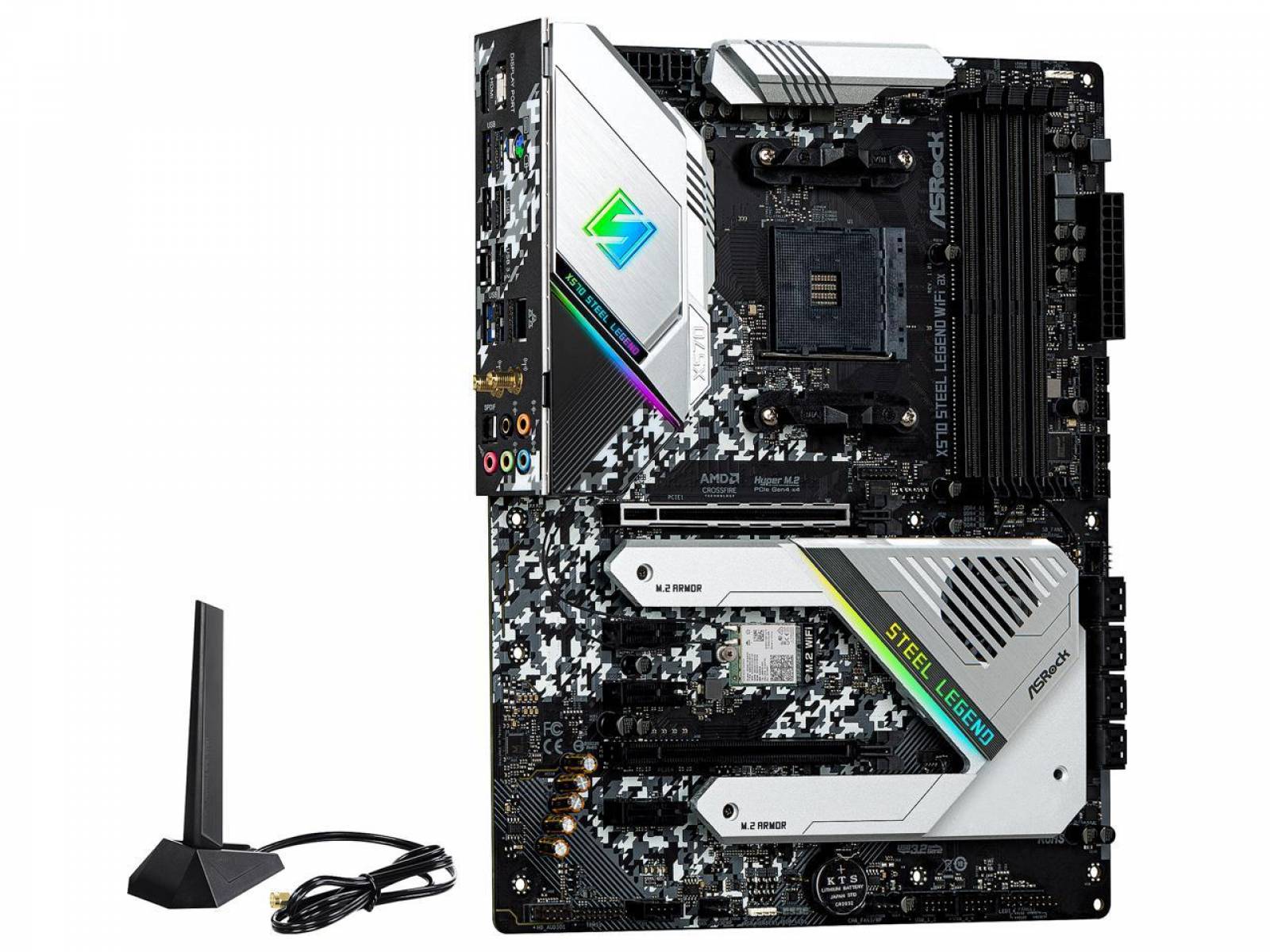

Rede sem fio

Módulo Wi-Fi Intel 802.11 ax

Compatível com IEEE 802.11 a/b/g/n/ax

Compatível com banda dupla (2,4/5 GHz)

Compatível com conexões sem fio de alta velocidade de até 2,4 Gbps

2 antenas para suportar 2 (transmitir) x 2 (receber) ) tecnologia de diversidade

Suporta MU-MIMO

Bluetooth

Suporta Bluetooth 5.0 + Classe II de alta velocidade

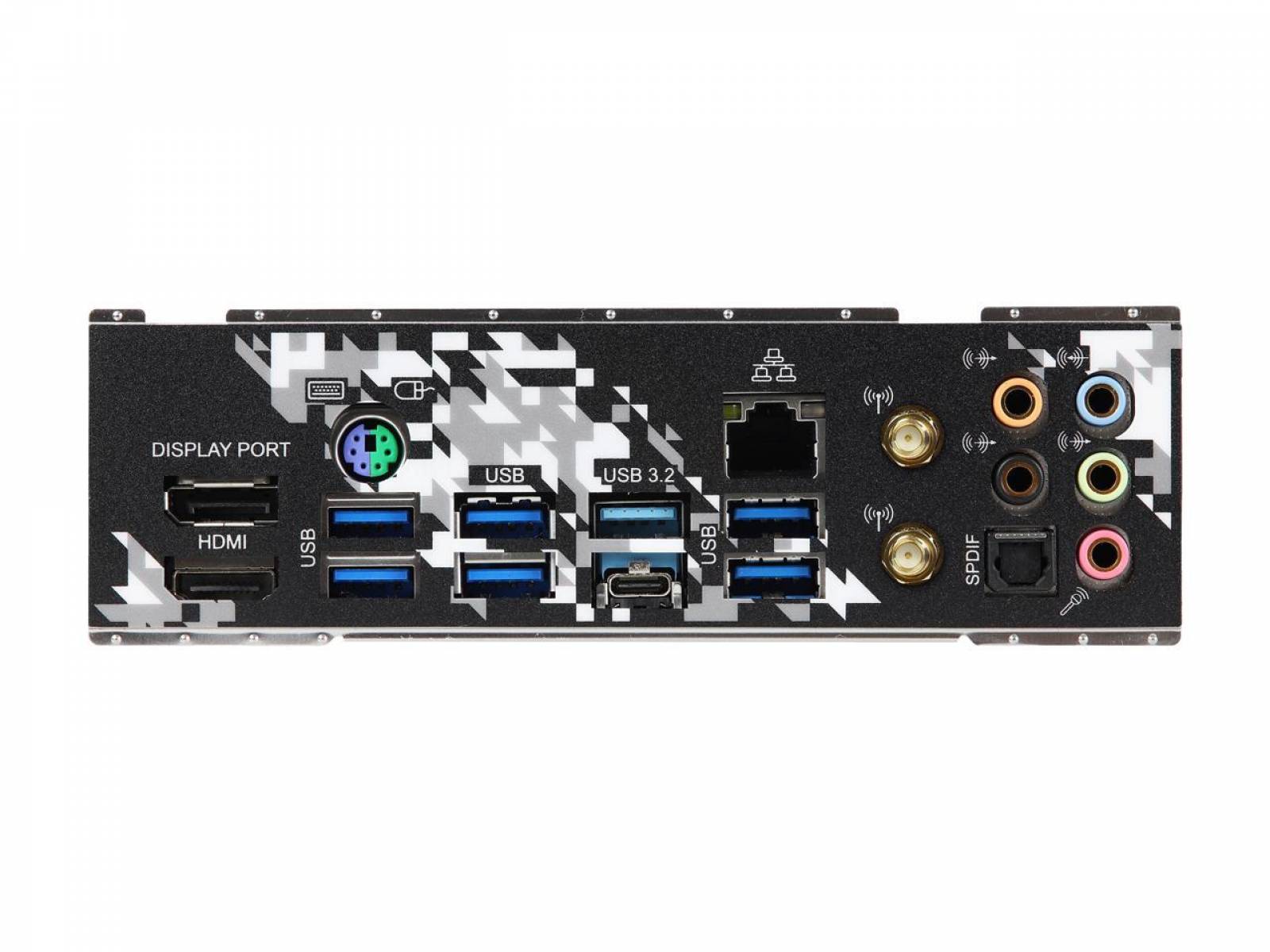

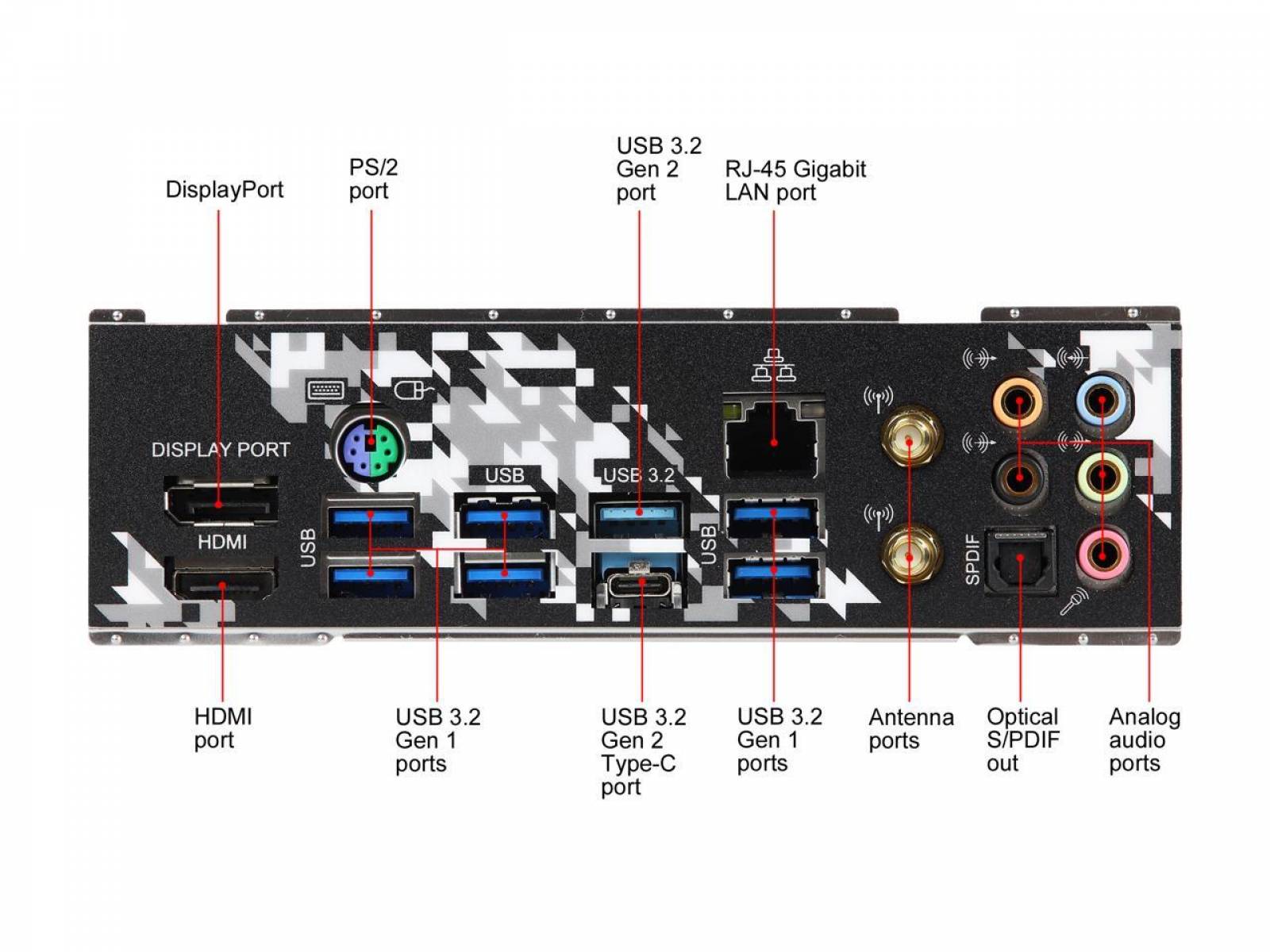

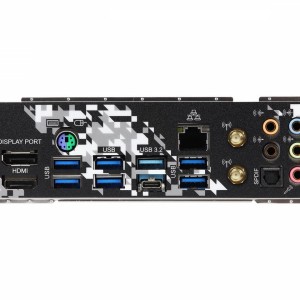

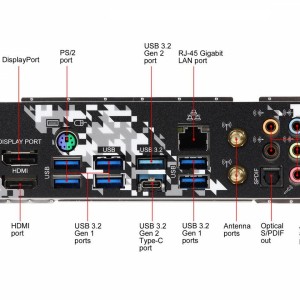

Portas traseiras de E/S

2 portas de antena (na blindagem do painel de E/S)

1 porta de mouse/teclado PS/2

1 porta HDMI

1 porta DisplayPort 1.2

1 porta de saída óptica SPDIF

1 porta USB 3.2 Gen2 tipo A (10 Gb/s) ( Suporta proteção ESD)

1 porta USB 3.2 Gen2 tipo C (10 Gb/s) (compatível com proteção ESD)

6 portas USB 3.2 Gen1 (compatível com proteção ESD)*

1 porta LAN RJ-45 com LED (LED ACT/LINK e SPEED LED)

Conectores de áudio HD: Alto-falante traseiro / Central / Graves / Entrada de linha / Alto-falante frontal / Microfone (conectores de áudio dourados)

* Ultra USB Power é compatível com portas USB3_56.

* A função de despertar ACPI não é suportada em portas USB3_56.

USB integrado

2 x cabeçalhos USB 2.0 (suporta 4 portas USB 2.0) (suporta proteção ESD)

2 x cabeçalhos USB 3.2 Gen1 (suporta 4 portas USB 3.2 Gen1) (suporta proteção ESD)

Outros conectores

1 x Conector SPI TPM

1 x Conector de LED de alimentação e alto-falante

1 x Conector de LED do ventilador AMD*

1 x Conector de LED RGB**

1 x Conector de LED endereçável***

1 x Conector do ventilador da CPU (4 pinos)****

1 x Conector do Ventilador da CPU/Bomba de Água (4 pinos) (Controle Inteligente de Velocidade do Ventilador)*****

4 x Conectores do Chassi/Bomba de Água do Ventilador (4 pinos) (Controle Inteligente de Velocidade do Ventilador)******

1 x Frontal Conector de áudio do painel (conector de áudio dourado de 15µ)

1 x Conector USB do ventilador LED AMD

1 x Conector AIC Thunderbolt (5 pinos) (suporta apenas placa ASRock Thunderbolt AIC)

* O Conector LED do ventilador AMD é compatível com uma faixa LED RGB regular.

* O AMD Fan LED Header suporta tiras de LED com carga máxima de 3A (36W) e comprimento de até 2,5M.

** Suporta no total até 12V/3A, 36W LED Strip.

*** Suporta no total até 5V/3A, 15W LED Strip.

**** O conector do ventilador da CPU suporta o ventilador da CPU com potência máxima de 1A (12W).

***** A ventoinha da bomba de água/CPU suporta a ventoinha do refrigerador de água com potência máxima de 2A (24W).

****** O ventilador do chassi/bomba de água suporta o ventilador do refrigerador de água com potência máxima de 2 A (24 W).

****** CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP e CHA_FAN4/WP podem detectar automaticamente se o ventilador de 3 ou 4 pinos está em uso.

Fator de forma

ATX

Iluminação LED

RGB

Dimensões (L x L)

304,80 mm x 243,84 mm

Pino de energia

1 conector de alimentação ATX de 24 pinos

1 conector de alimentação de 12 V de 8 pinos

1 conector de alimentação de 12 V de 4 pinos

Windows 11

Suportado

Primeira data disponível

17 de julho de 2019
