Marca

ASRock

Modelo

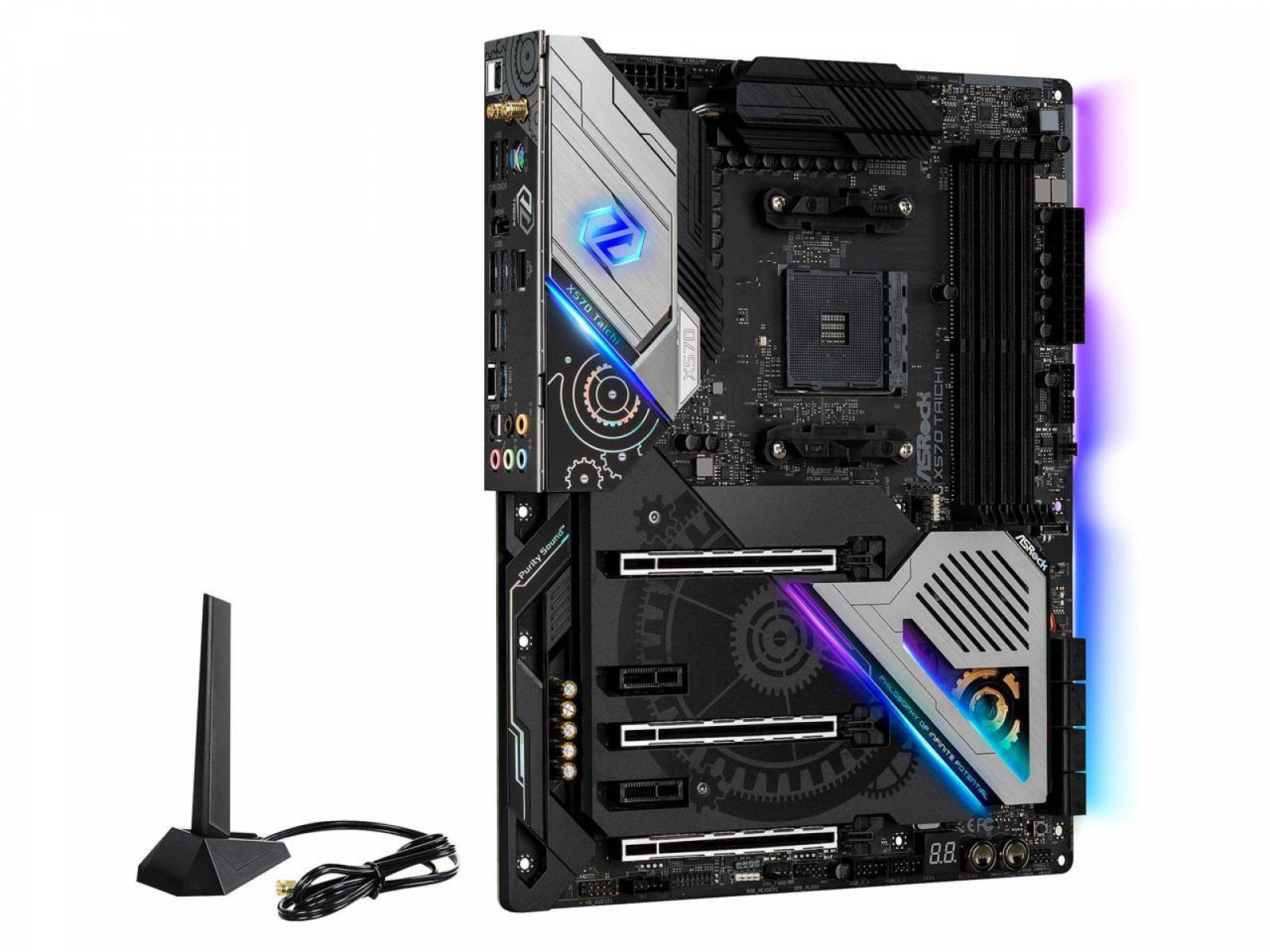

X570 TAICHI

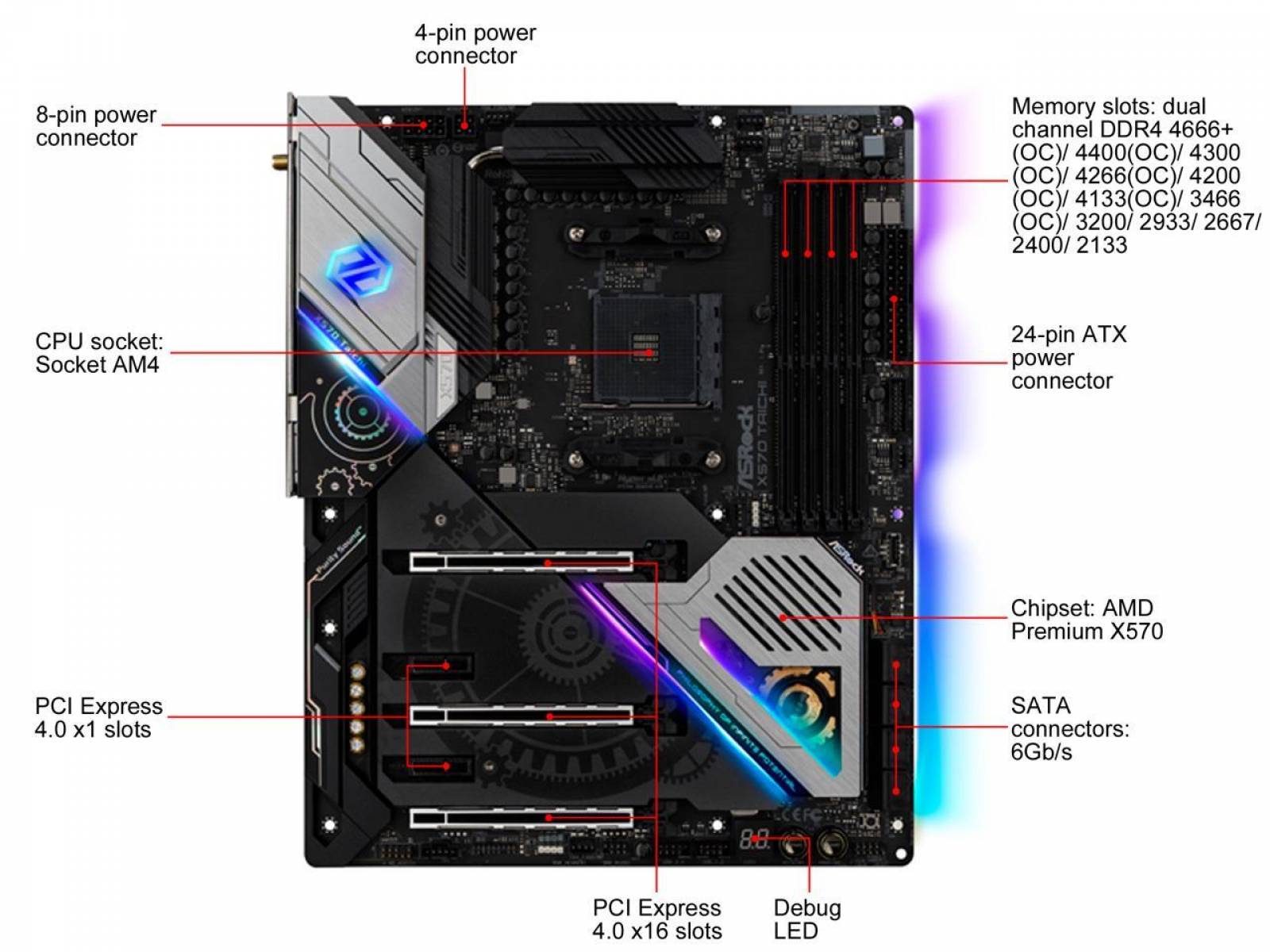

Tipo de soquete da CPU

AM4

Tipo de CPU

Suporta processadores AMD Ryzen 5000 Series / 4000 G-Series / 3000 Series / 2000 Series *

* Pode ser necessária atualização do BIOS para CPU AMD Zen 3 Ryzen 5000 series. Consulte o site da ASRock para obter a lista de suporte de CPU.

chipset

AMD X570

Número de slots de memória

4x288 pinos (DDR4)

Padrão de Memória

DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) ) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 (CPUs da série AMD Ryzen (Vermeer & Matisse), APUs (Renoir)) DDR4 3600+(OC) / 3466(OC) /

3200 (OC) / 2933 / 2667 / 2400 / 2133 (CPUs da série AMD Ryzen (Pinnacle Ridge))

DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 (CPUs da série AMD Ryzen (Picasso))

Memória Máxima Suportada

128 GB

Canal suportado

canal duplo

Compatível com ECC

Sim

Buffer suportado

Sem buffer

PCI Express 4.0 x16

3 x PCI Express 4.0 x16*

* O suporte real pode variar de acordo com a CPU.

* Suporta NVMe SSD como discos de inicialização.

* Quando o Picasso está instalado, esta placa-mãe suporta apenas uma placa de vídeo em PCIE1 ou PCIE5.

PCI Express x1

2 x PCI Express 4.0 x1

Outros slots

1 x soquete vertical M.2 (chave E) com o módulo WiFi-802.11 ax incluído (na E/S traseira)

15µ Gold Contact no VGA PCIe Slot (PCIE1)

SATA 6Gb/s

8x SATA 6Gb/s

M.2

1 x Hyper M.2 Socket (M2_1), suporta M Key tipo 2242/2260/2280 Módulo M.2 SATA3 6.0 Gb/s e módulo M.2 PCI Express até Gen4x4 (64 Gb/s) (com Vermeer, Matisse ) ou Gen3x4 (32 Gb/s) (com Renoir, Pinnacle Ridge e Picasso)*

1 x Hyper M.2 Socket (M2_2), suporta módulo M Key tipo 2260/2280 M.2 PCI Express até Gen4x4 (64 Gb/ s)*

1 x Hyper M.2 Socket (M2_3), suporta M Key tipo 2230/2242/2260/2280/22110 Módulo M.2 SATA3 6.0 Gb/s e módulo M.2 PCI Express até Gen4x4 (64 Gb/ s)*

* Se M2_3 estiver ocupado, o slot PCIE5 será desabilitado.

* Suporta NVMe SSD como discos de inicialização.

* Suporta kit ASRock U.2.

* Suporte RAID 0/1/10.

RAID SATA

01/01/10

Chipset de vídeo integrado

Suportado apenas por CPU com gráfico integrado

Chipset de áudio

Realtek ALC1220

Canais de áudio

7.1 Canais

Chipset LAN

Intel i211AT

Velocidade máxima da LAN

1 Gbps

Rede sem fio

Módulo Wi-Fi Intel 802.11 ax

IEEE802.11a/b/g/n/ax

Bluetooth

bluetooth 5.0

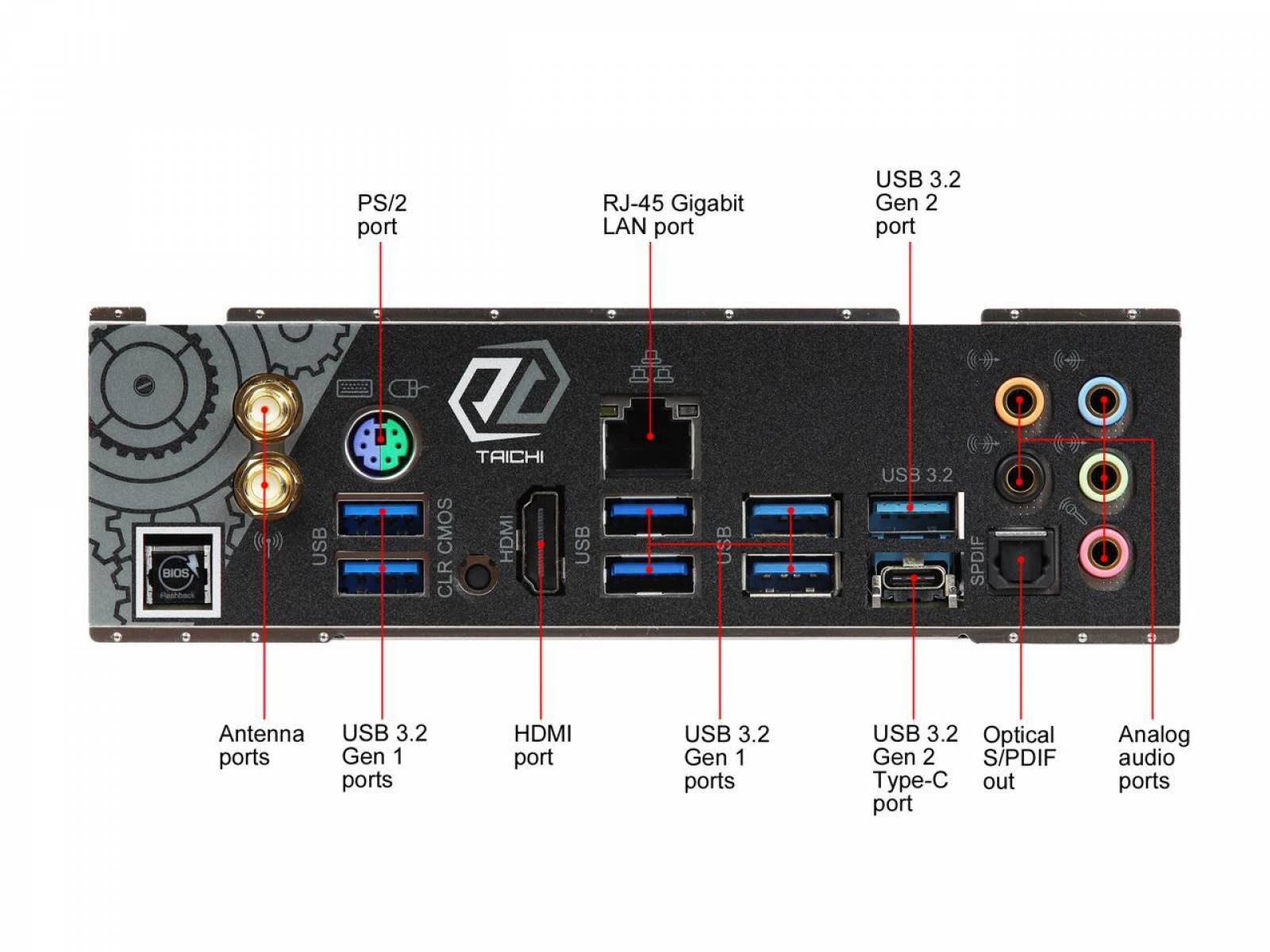

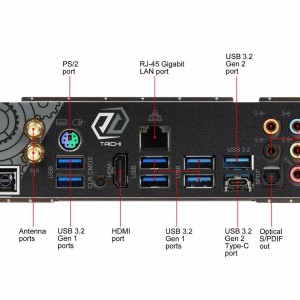

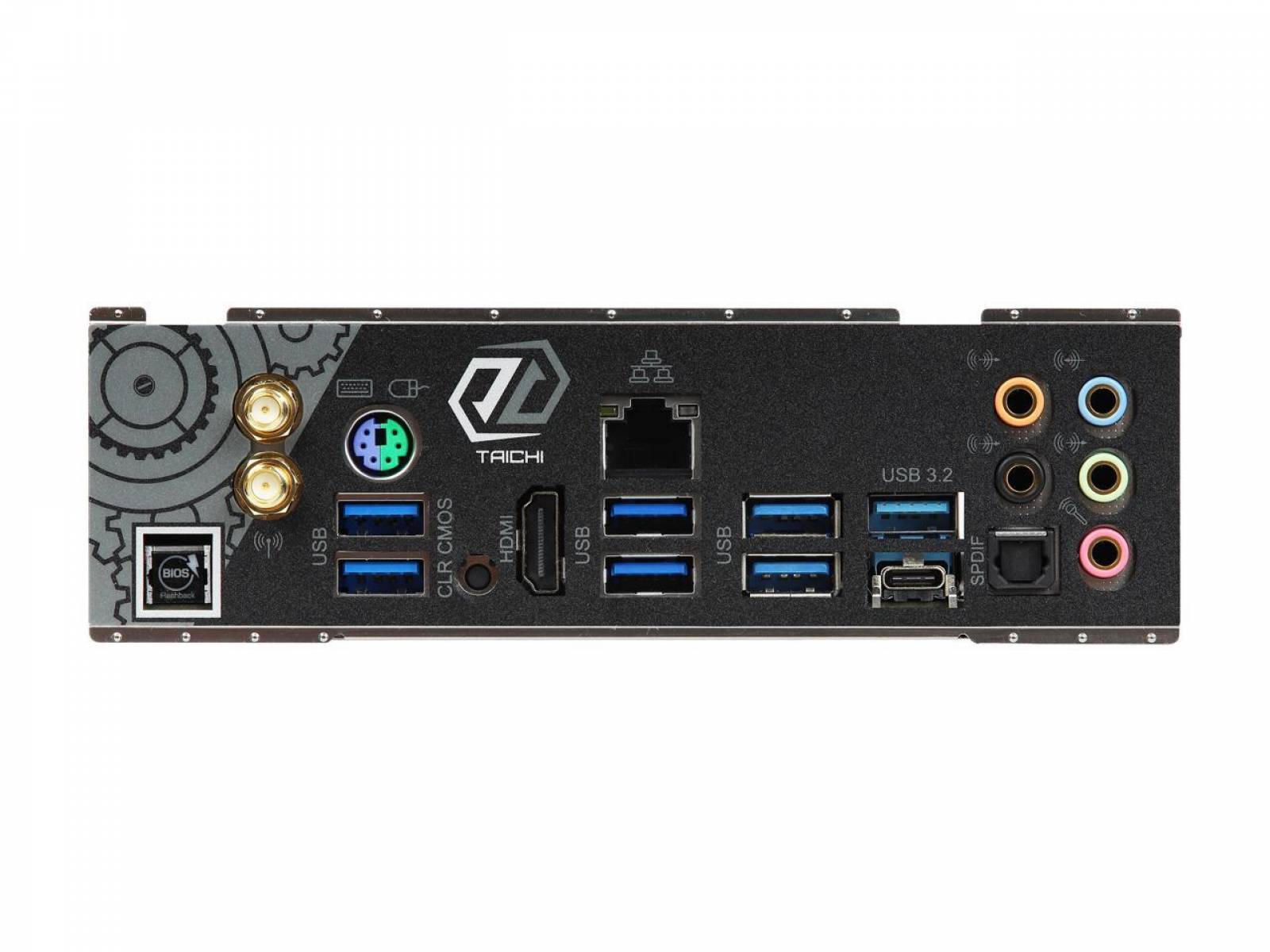

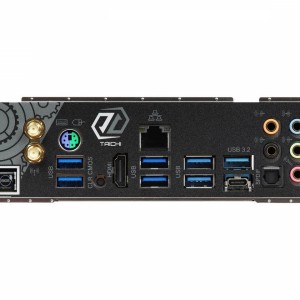

Portas traseiras de E/S

2 portas de antena

1 porta de mouse/teclado PS/2

1 porta HDMI

1 porta de saída SPDIF óptica

1 porta USB 3.2 Gen2 tipo A (10 Gb/s) (compatível com proteção ESD)

1 USB 3.2 Gen2 tipo C Porta (10 Gb/s) (compatível com proteção ESD)

6 portas USB 3.2 Gen1 (compatível com proteção ESD)*

1 porta LAN RJ-45 com LED (LED ACT/LINK e LED SPEED)

1 botão Clear CMOS

1 x BIOS Flashback Conectores de áudio HD de botão

: Alto-falante traseiro / Central / Graves / Entrada de linha / Alto-falante frontal / Microfone (conectores de áudio dourados)

* Ultra USB Power é compatível com portas USB3_5_6.

* A função de despertar ACPI não é suportada em portas USB3_5_6.

USB integrado

2 x cabeçalhos USB 2.0 (suporta 4 portas USB 2.0) (suporta proteção ESD)

1 x cabeçalho USB 3.2 Gen1 (suporta 2 portas USB 3.2 Gen1) (suporta proteção ESD)

1 x painel frontal Tipo C USB 3.2 Gen2 cabeçalho (suporta proteção ESD )

Outros conectores

1 x Conector TPM

1 x Conector SPI TPM

1 x LED de alimentação e conector do alto-falante

1 x Conector de LED do ventilador AMD*

1 x Conector de LED RGB**

1 x Conector de LED endereçável***

1 x Conector do ventilador da CPU (4 pinos)** **

1 x Conector do Ventilador da CPU/Bomba de Água (4 pinos) (Controle de Velocidade do Ventilador Inteligente)*****

4 x Conectores do Ventilador da Bomba de Água/Chassis (4 pinos) (Controle de Velocidade do Ventilador Inteligente)***** *

1 x Conector de áudio do painel frontal (conector de áudio dourado de 15µ)

1 x Conector USB do ventilador LED AMD

1 x Conector Thunderbolt AIC (5 pinos) (suporta apenas placa ASRock Thunderbolt AIC)

1 x Dr. Debug com LED

1 x Botão liga/desliga com LED

1 x Botão Reset com LED

1 x Botão Clear CMOS

* O AMD Fan LED Header suporta tiras de LED com carga máxima de 3A (36W) e comprimento de até 2,5M.

** Suporta no total até 12V/3A, 36W LED Strip.

*** Suporta no total até 5V/3A, 15W LED Strip.

**** O conector do ventilador da CPU suporta o ventilador da CPU com potência máxima de 1A (12W).

***** A ventoinha da bomba de água/CPU suporta a ventoinha do refrigerador de água com potência máxima de 2A (24W).

***** O ventilador do chassi/bomba de água suporta o ventilador do refrigerador de água com potência máxima de 2 A (24 W).

***** CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP e CHA_FAN3/WP podem detectar automaticamente se o ventilador de 3 ou 4 pinos está em uso.

Fator de forma

ATX

Iluminação LED

RGB

Dimensões (L x L)

304,80 mm x 243,84 mm

Pino de energia

1 conector de alimentação ATX de 24 pinos (conector de alimentação de alta densidade)

1 conector de alimentação de 12 V de 8 pinos (conector de alimentação de alta densidade)

1 conector de alimentação de 12 V de 4 pinos (conector de alimentação de alta densidade)

Windows 11

Suportado

Primeira data disponível

07 de julho de 2019
