Chipset LAN

Dragão RTL8125BG

Segundo Chipset LAN

Intel I219V

Velocidade máxima da LAN

10/100/1000/2500Mbps + 10/100/1000Mbps

Rede sem fio

Módulo Intel 802.11ax Wi-Fi 6E

Suporta IEEE 802.11a/b/g/n/ax

Suporta Dual-Band 2x2 160MHz com suporte de banda estendida de 6GHz*

2 antenas para suportar tecnologia de diversidade 2 (Transmissão) x 2 (Recepção)

Suporta MU- MIMO

* O Wi-Fi 6E (banda de 6 GHz) não está ativado por padrão devido ao status de regulamentação diferente de cada país. Ele será ativado (para países com suporte) por meio do Windows Update e da atualização de software assim que estiver disponível. A atualização está prevista para meados de 2021.

Bluetooth

Suporta Bluetooth 5.2 + Classe II de alta velocidade

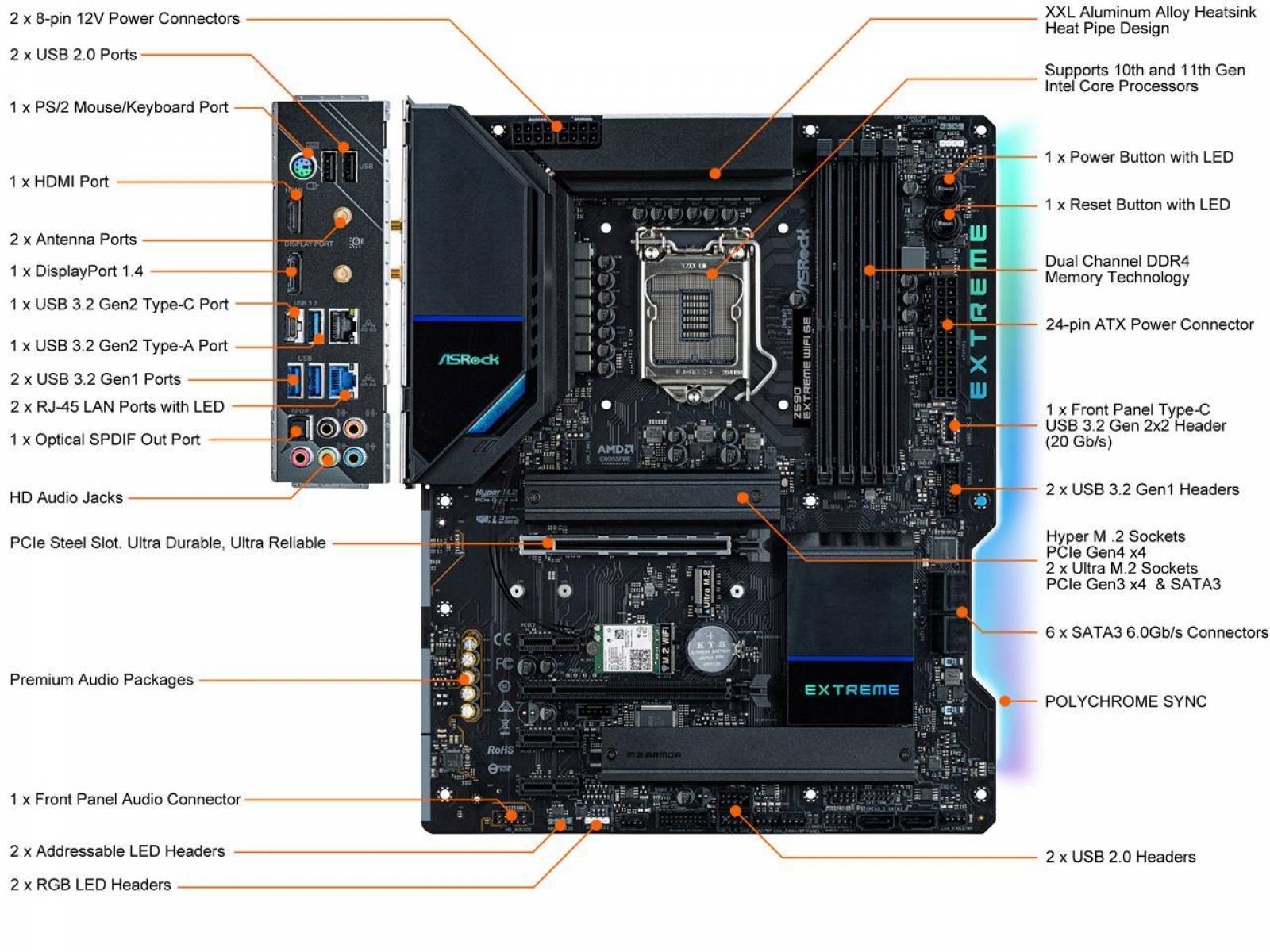

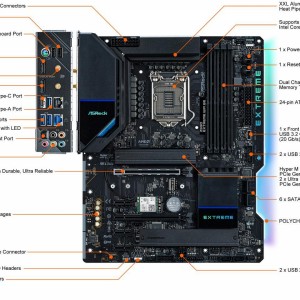

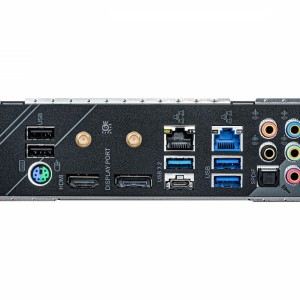

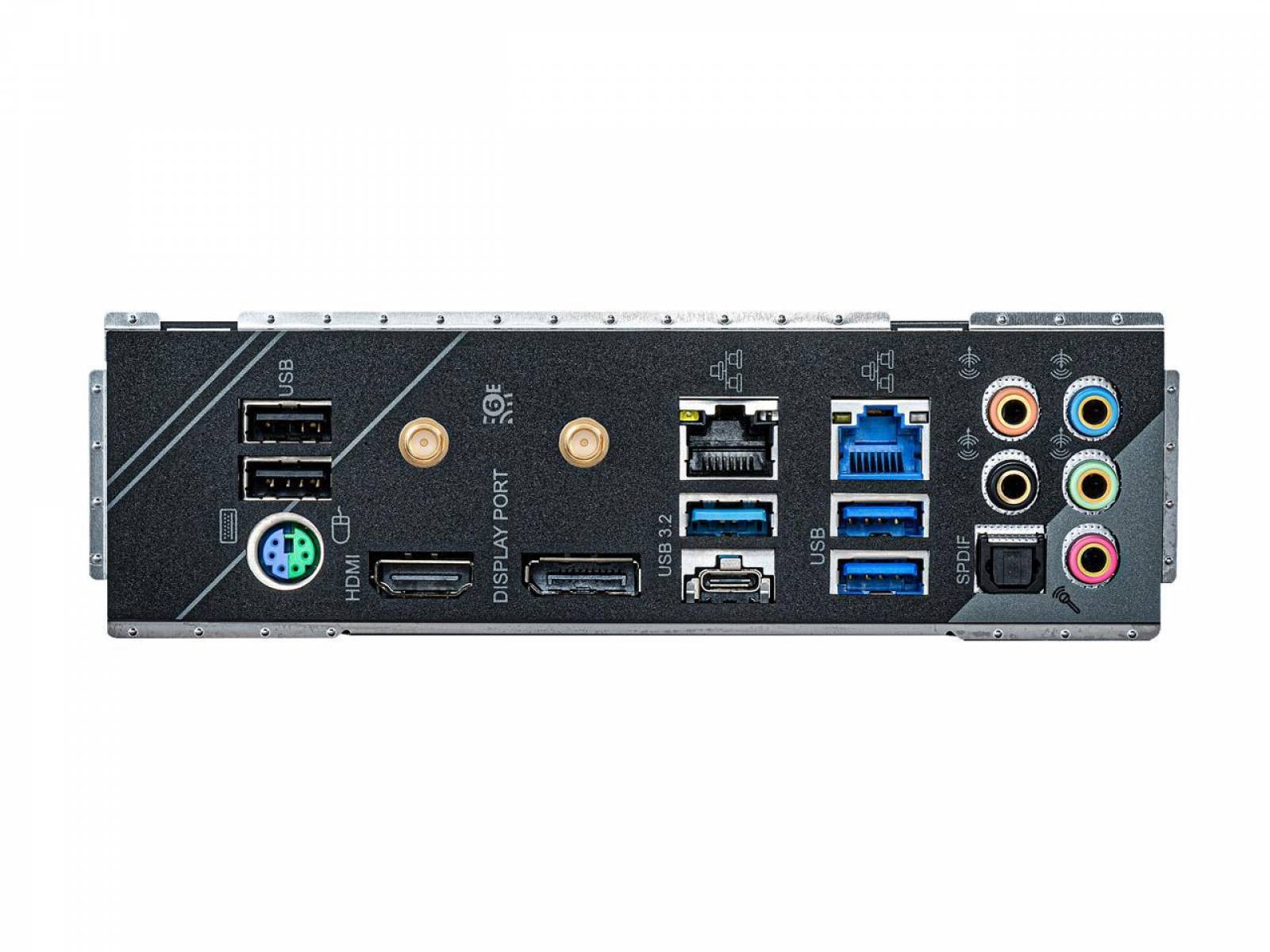

Portas de E/S traseiras

2 x Portas de Antena

1 x Porta PS/2 Mouse/Teclado

1 x Porta HDMI

1 x DisplayPort 1.4

1 x Porta de Saída SPDIF Óptica

1 x Porta USB 3.2 Gen2 Tipo A (10Gb/s) (ReDriver) (Suporta Proteção ESD)*

1 x porta USB 3.2 Gen2 tipo C (10Gb/s) (ReDriver) (suporta proteção contra ESD)*

2 x portas USB 3.2 Gen1 (suporta proteção contra ESD)*

2 x portas USB 2.0 (suporta proteção contra ESD)

2 x RJ-45 Portas LAN com LED (LED ACT/LINK e LED SPEED)

Conectores de áudio HD: Alto-falante traseiro / Central / Bass / Entrada de linha / Alto-falante frontal / Microfone (Jacks de áudio dourados)

* A alimentação Ultra USB é suportada nas portas USB3_12.

* A função de despertar ACPI não é suportada em portas USB3_12.

USB integrado

1 x conector USB 3.2 Gen2x2 do painel frontal (20Gb/s) (suporta proteção ESD)

2 x conectores USB 3.2 Gen1 (suporta 4 portas USB 3.2 Gen1) (hub ASMedia ASM1074) (suporta proteção ESD)

2 x conectores USB 2.0 ( Suporta 4 portas USB 2.0) (Suporta proteção ESD)

Outros conectores

1 x SPI TPM Header

1 x Power LED e Header de alto-falante

2 x RGB LED Headers*

2 x endereçáveis ​​LED Headers**

1 x CPU Fan Connector (4 pinos)***

1 x CPU/Water Pump Fan Connector (4 pinos) ) (Controle de velocidade do ventilador inteligente)****

5 x conectores do ventilador do chassi/bomba de água (4 pinos) (controle de velocidade do ventilador inteligente)*****

1 x conector de áudio do painel frontal (conector de áudio dourado de 15µ)

1 x Thunderbolt Conector AIC (5 pinos) (suporta placa ASRock Thunderbolt 4 AIC)

1 x botão liga / desliga com LED

1 x botão de reinicialização com LED

* Suporte total até 12V/3A, faixa de LED de 36W.

** Suporte total até 5V/3A, tira de LED de 15W.

*** O conector da ventoinha da CPU suporta a ventoinha da CPU com potência máxima de 1A (12W).

**** A ventoinha da CPU/bomba de água suporta a ventoinha do refrigerador de água com potência máxima de 2A (24W).

***** O ventilador do chassi/bomba de água suporta o ventilador do refrigerador de água com potência máxima de 2A (24W).

***** CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP, CHA_FAN4/WP e CHA_FAN5/WP podem detectar automaticamente se uma ventoinha de 3 ou 4 pinos está em uso.

Fator de forma

ATX

Iluminação LED

RGB

Dimensões (L x L)

12,0" x 9,6"

Pino de alimentação

1 x conector de alimentação ATX de 24 pinos (conector de alimentação de alta densidade)

2 x conectores de alimentação de 8 pinos 12V (conector de alimentação de alta densidade)

Windows 11

Compatível

Marca

ASRock

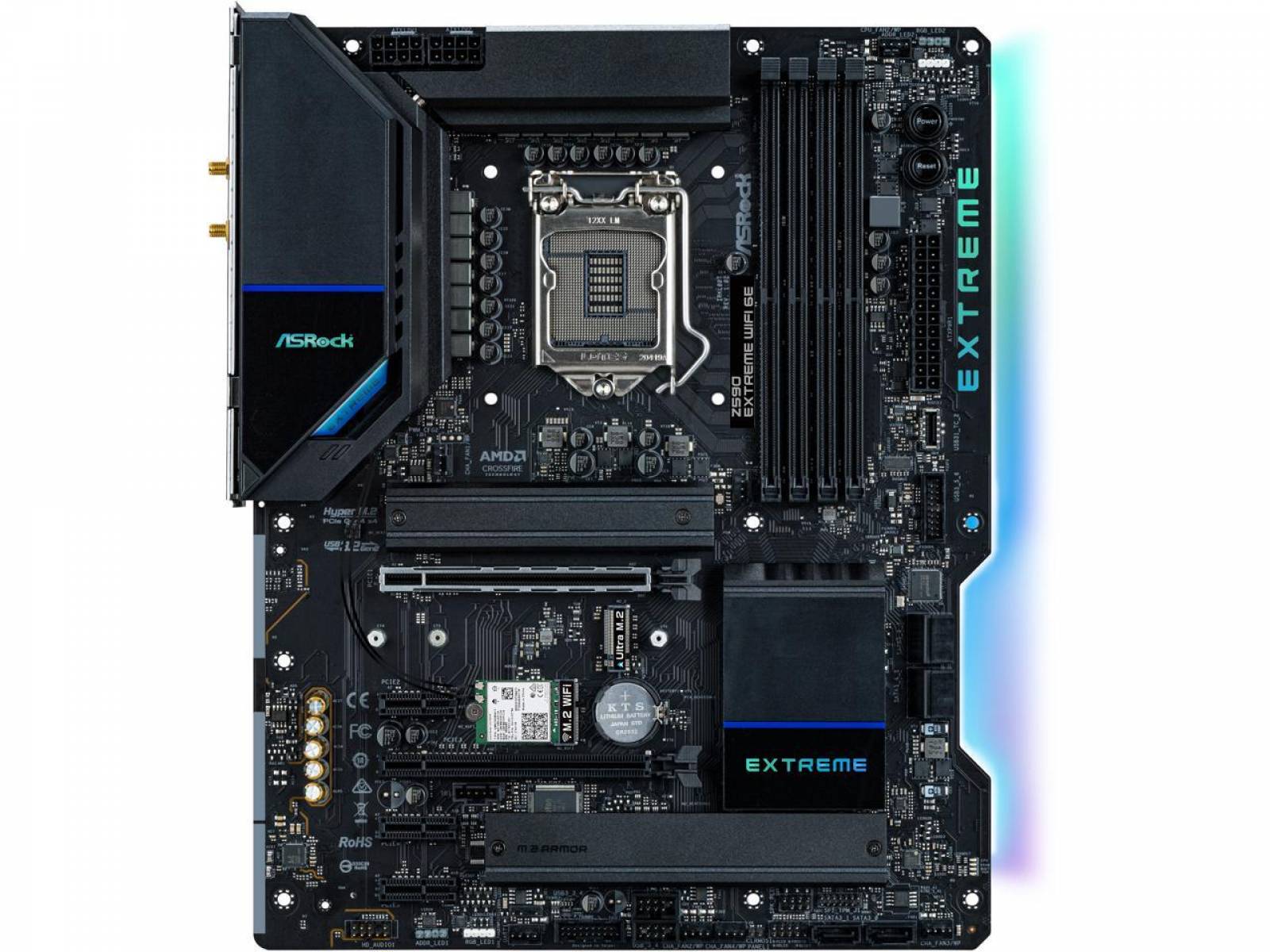

Modelo

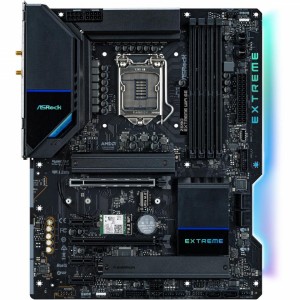

Z590 EXTREME WIFI 6E

Tipo de soquete da CPU

LGA 1200

Tipo de CPU

Suporta processadores Intel Core de 10ª geração

Suporta processadores Intel Core de 11ª geração

Tecnologias de CPU suportadas

Tecnologia Turbo Boost 3.0

Chipset

Intel Z590

Chipset de vídeo integrado

Os processadores Intel Core de 11ª geração suportam a arquitetura gráfica Intel Xe (geração 12). Os processadores Intel Core de 10ª geração suportam gráficos de 9ª geração

Gráficos, mídia e computação: Microsoft DirectX 12, OpenGL 4.5, Intel Built In Visuals, Intel Quick Sync Video, gráficos híbridos/comutáveis, OpenCL 2.1

Display & Content Security: Rec. 2020 (Wide Color Gamut), Microsoft PlayReady 3.0, Disco Blu-ray UHD/HDR

Saída gráfica dupla: suporta portas HDMI e DisplayPort 1.4 por controladores de exibição independentes

Suporta HDMI 2.0 com máx. resolução de até 4K x 2K (4096x2160) @ 60Hz

Suporta DisplayPort 1.4 com máx. resolução de até 4K x 2K (4096x2304) @ 60Hz

Suporta Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI 2.0 (é necessário um monitor HDMI compatível)

Suporta HDCP 2.3 com portas HDMI 2.0 e DisplayPort 1.4

Suporta reprodução 4K Ultra HD (UHD) com portas HDMI 2.0 e DisplayPort 1.4**

* Gráficos Intel UHD Os visuais integrados e as saídas VGA podem ser compatíveis apenas com processadores integrados à GPU.

** Os processadores Intel Core de 11ª geração suportam HDMI 2.0. Os processadores Intel Core de 10ª geração suportam HDMI 1.4.

Número de slots de memória

4x288 pinos (DDR4)

Padrão de memória

Os processadores Intel Core de 11ª geração suportam memória DDR4 sem ECC, sem buffer até 4800+(OC)*

Os processadores Intel Core de 10ª geração suportam memória DDR4 sem ECC, sem buffer até 4666+(OC)*

* Intel de 11ª geração Core (i9/i7/i5) suporta DDR4 até 3200; Core (i3), Pentium e Celeron suportam DDR4 até 2666.

* Intel Core (i9/i7) de 10ª geração suporta DDR4 até 2933; Core (i5/i3), Pentium e Celeron suportam DDR4 até 2666.

Memória máxima suportada

128 GB

** Devido à limitação do sistema operacional, o tamanho real da memória pode ser inferior a 4 GB para a reserva para uso do sistema no sistema operacional Windows de 32 bits. Para o sistema operacional Windows de 64 bits com CPU de 64 bits, não há essa limitação.

Canal suportado

Canal duplo

PCI Express 4.0x16

Processadores Intel Core de 11ª geração

- 2 x slots PCI Express x16 (PCIE1/PCIE3: simples em Gen4x16 (PCIE1); duplo em Gen4x16 (PCIE1) / Gen3x4 (PCIE3))*

Processadores Intel Core de 10ª geração

- 2 x slots PCI Express x16 ( PCIE1/PCIE3: único em Gen3x16 (PCIE1); duplo em Gen3x16 (PCIE1) / Gen3x4 (PCIE3))*

* Suporta SSD NVMe como discos de inicialização

PCI Express x1

3 x slots PCI Express 3.0 x1

Outros slots

1 x soquete M.2 (Key E) com o módulo WiFi-802.11ax incluído

15µ Gold Contact in VGA PCIe Slot (PCIE1)

SATA 6Gb/s

6 x Conectores SATA3 6.0Gb/s, suporte RAID, NCQ, AHCI e Hot Plug*

* Se M2_2 estiver ocupado por um dispositivo M.2 do tipo SATA, SATA3_1 será desabilitado.

* Se M2_3 estiver ocupado, SATA3_4 e SATA3_5 serão desabilitados.

M.2

1 x soquete Hyper M.2 (M2_1), suporta módulo PCI Express tipo M Key 2260/2280 M.2 até Gen4x4 (64 Gb/s) (suportado apenas com processadores Intel Core de 11ª geração)**

1 x Ultra M.2 Soquete (M2_2), suporta módulo M Key tipo 2260/2280 M.2 SATA3 6,0 Gb/s e módulo M.2 PCI Express até Gen3 x4 (32 Gb/s)**

1 x Soquete Ultra M.2 (M2_3), suporta M Key tipo 2260/2280/22110 Módulo M.2 SATA3 6.0Gb/s e módulo M.2 PCI Express até Gen3 x4 (32Gb/s)**

** Suporta Tecnologia Intel Optane

** Suporta SSD NVMe como discos de inicialização

** Suporta Kit ASRock U.2

Pronto para Intel Optane

Sim

SATA RAID

01/05/10

Chipset de áudio

Realtek ALC1220

Canais de áudio

7.1 Canais
