Marca

ASUS (em inglês)

Séries

ROG (em inglês)

Modelo de Model

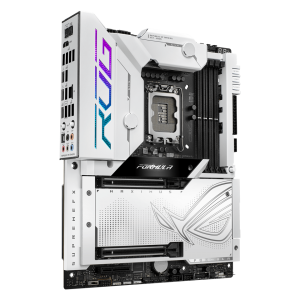

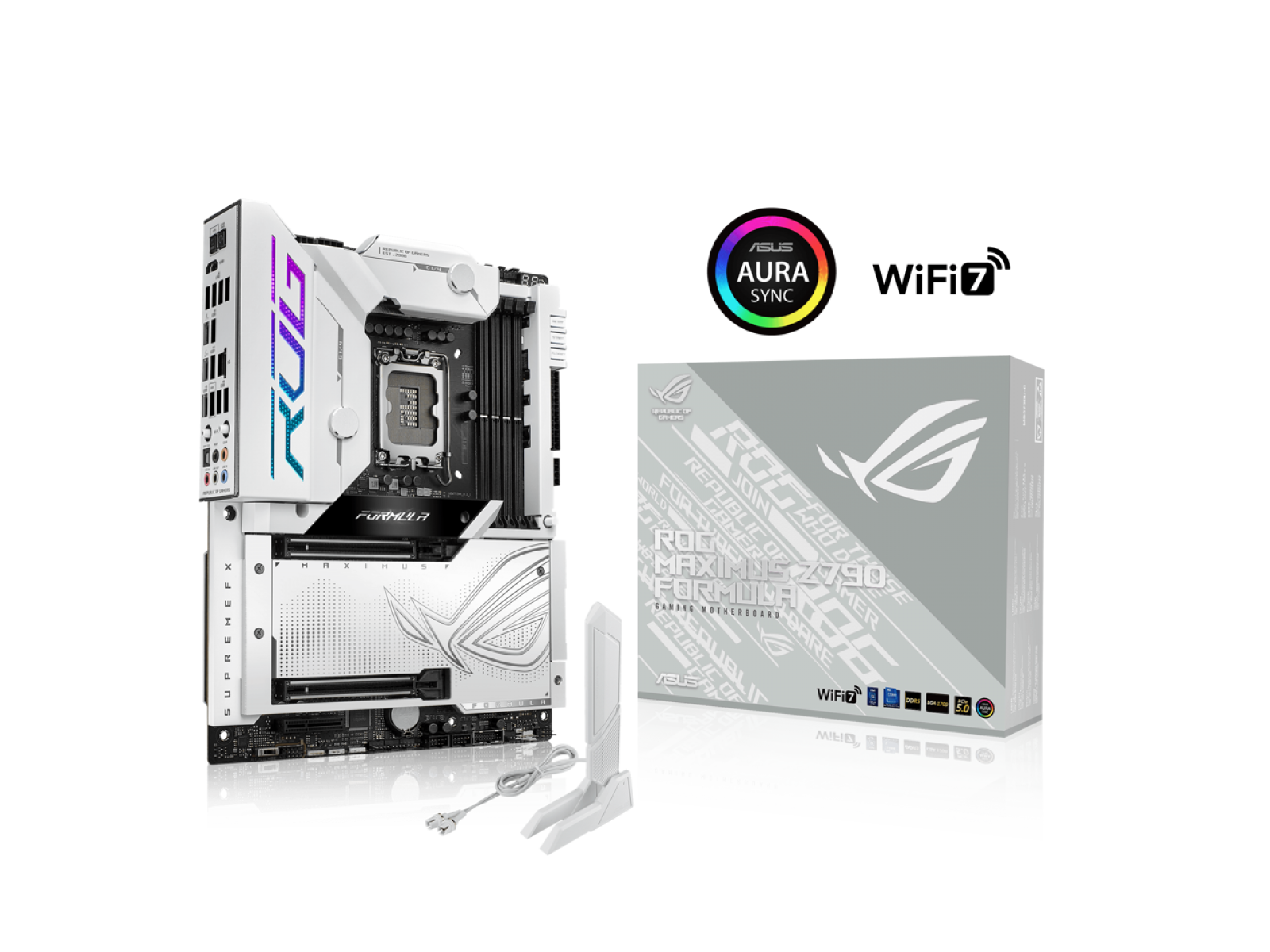

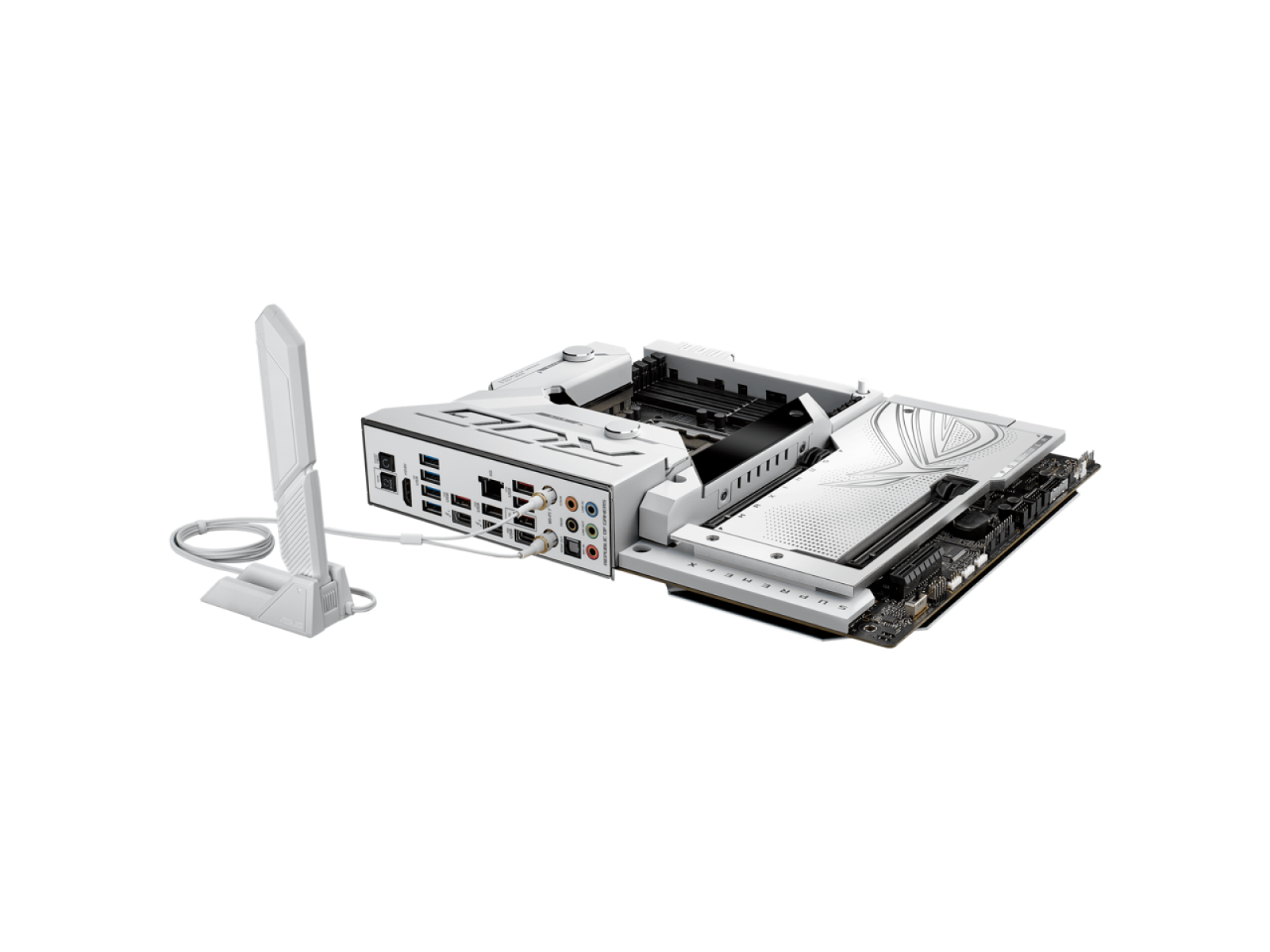

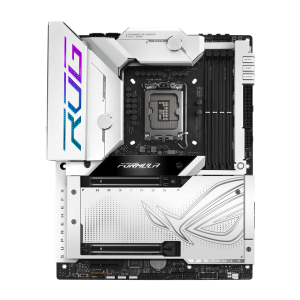

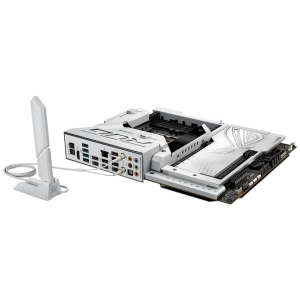

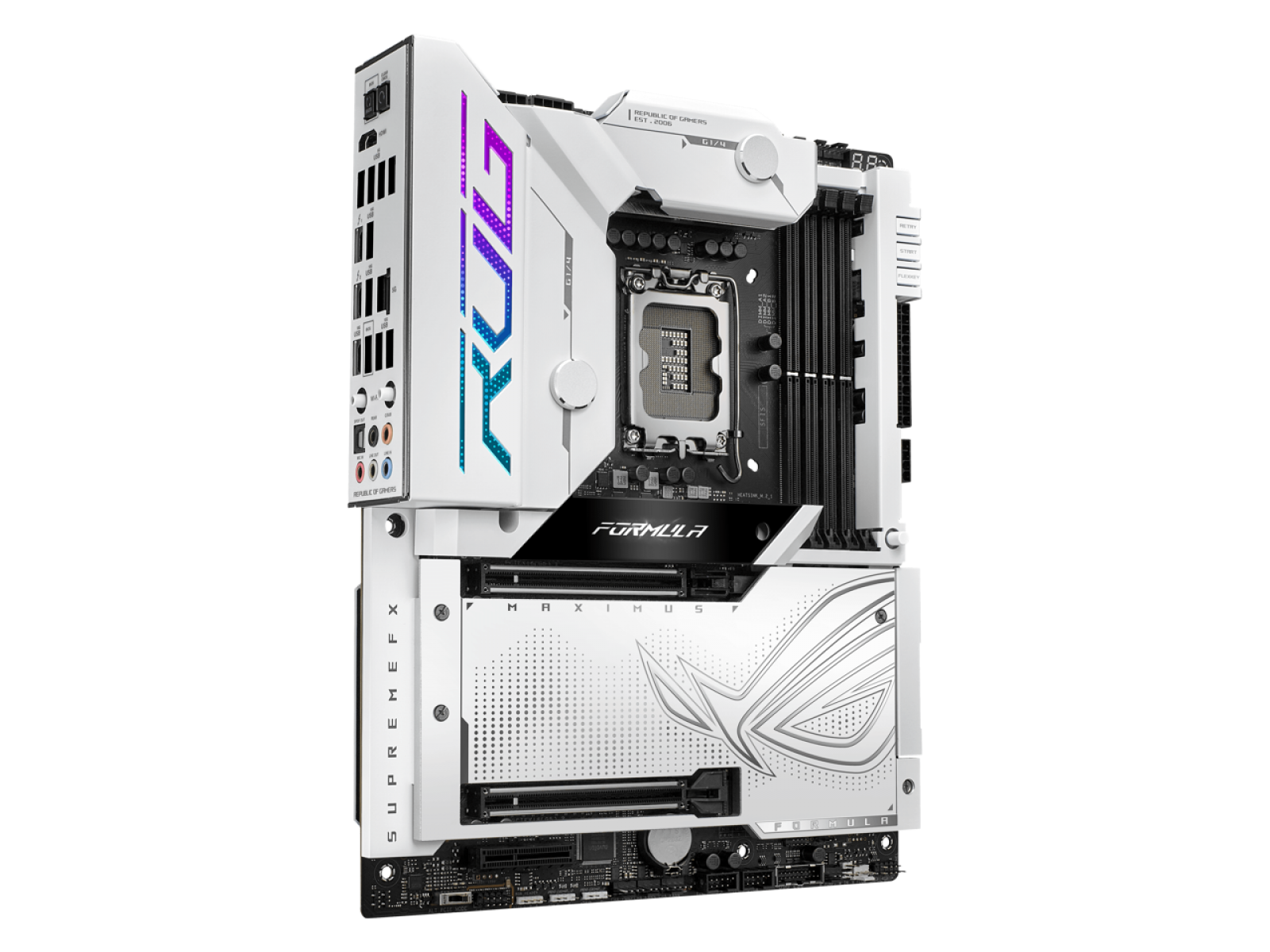

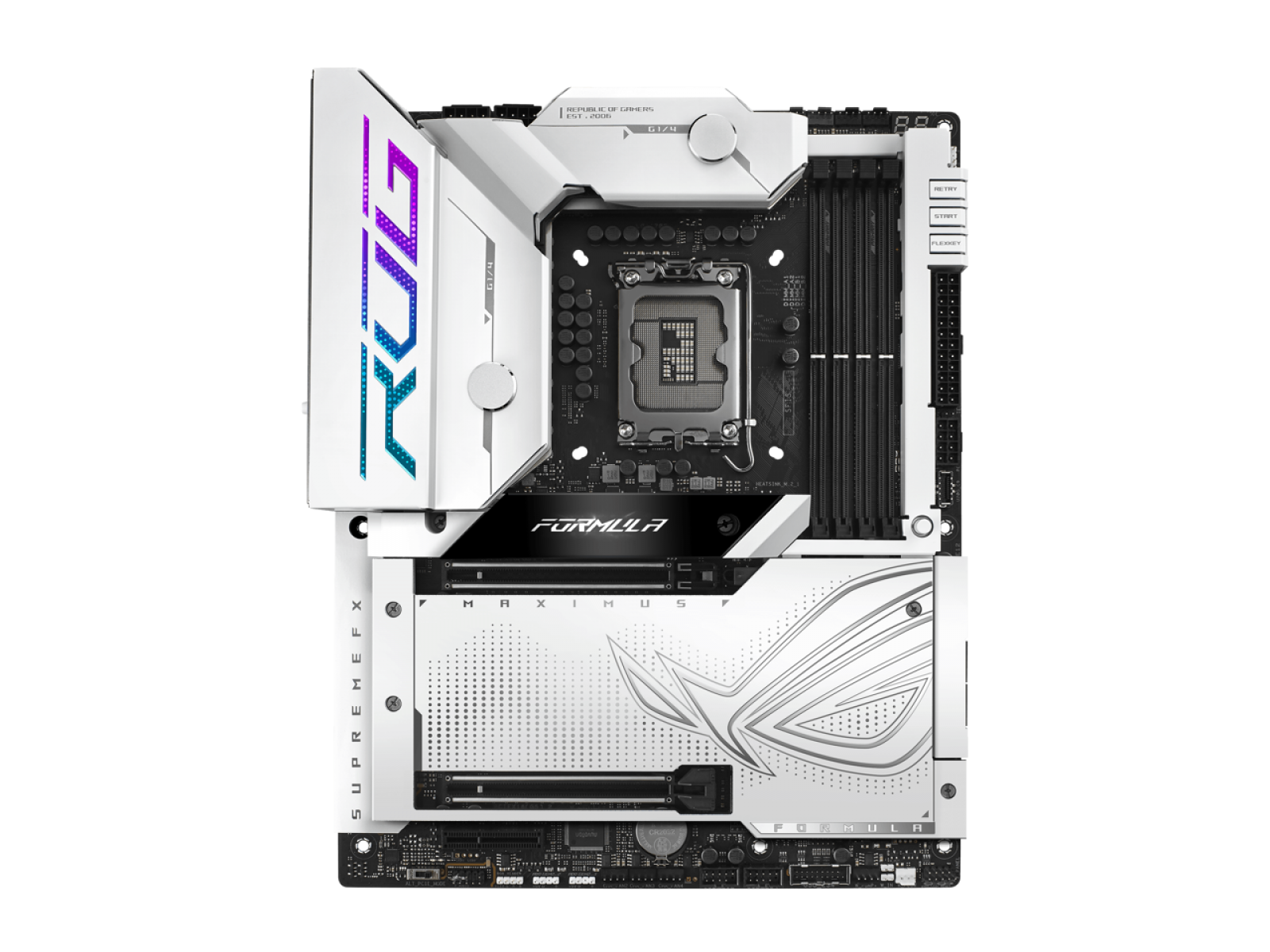

ROG MAXIMUS Z790 FORMULA

Número da peça

Endereço de 90MB1FS0-M0AAY0

Tipo de soquete CPU

LGA 1700 (em inglês)

Tipo de CPU

Processadores IntelTM Socket LGA1700 para Processadores Intel CoreTM 14th e 13th Gen, Processadores Intel CoreTM 12th Gen, Pentium Gold e CeleronTM

Suporta tecnologia Intel Turbo Boost 2.0 e Intel Turbo Boost Max Technology 3.0

Consulte www.asus.com para a lista de suporte de CPU.

O suporte a tecnologia 3.0 do Intel Turbo Boost Max depende dos tipos de CPU.

chips

Informações sobre o Intel Z790

Número de slots de memória

4 x slots DIMM, máx. Endereço: 192 GB, DDR5

Padrão de memória

DDR5 8000 (OC)/7800(OC)/7600(OC)/7400(OC)/7200(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6200(OC)/5800(OC)/5600/5200/5200/5000/4800 Não-ECC, Memória Desativada

Arquitetura de memória de canal duplo

Suporta módulo de memória Intel Extreme Memory Profile (XMP)

Perfil de Memória Aprimorada da ASUS II (AEMP II)

Suporta DIMM Flex

Os tipos de memória suportada, taxa de dados (velocidade) e o número de módulos DRAM variam dependendo da configuração da CPU e da memória, para obter mais informações, consulte a lista CPU/Memory Support na guia Suporte do site de informações do produto ou visite https://www.asus.com/support/.

A memória DDR5 não-ECC, não borbulída, suporta a função On-Die ECC.

Memória máxima suportada

256GB de largura

Canal suportado canal

Canal duplo

PCI Express 5.0 x16

Processadores Intel CoreTM (14a e 13a geração)

2 slots PCIe 5.0 x16 (suportes x16 ou x8/x8)

Outras ranhuras

Chipset Intel Z790

1 x slot PCIe 4.0 x4

Por favor, verifique a tabela de bifurcação PCIe no site de suporte (https://www.asus.com/support/FAQ/1037507/).

M.2_1 partilha a largura de banda com PCIEX16(G5)_2. Quando M.2_1 estiver habilitado, o PCIEX16(G5)_2 será desativado e o PCIEX16(G5)_1 será executado apenas x8.

- Para garantir a compatibilidade do dispositivo instalado, consulte https://www.asus.com/support/ para a lista de periféricos suportados.

SATA 6Gb/s

4 x SATA 6Gb/s

M.2 (em inglês)

Suporta 5 slots M.2 e portas de 4 x SATA 6Gb/s

Processadores Intel CoreTM (14a e 13a geração)

Slot M.2_1 (Chave M), tipo 2242/2260/2280/22110 (suporta PCIe 5.0 x4 mode)

Slot M.2_2 (Key M), tipo 2242/2260/2280 (suporta PCIe 4.0 x4)

Chipset da Intel Z790

Slot M.2_3 (Chave M), tipo 2242/2260/2280 (suporta PCIe 4.0 x4 modo)

Slot M.2_4 (Key M), tipo 2280 (suporta PCIe 4.0 x4 modo)

Slot M.2_5 (Key M), tipo 2280 (suporta PCIe 4.0 x4 modo)

4 x portas SATA 6Gb/s

A tecnologia de armazenamento rápido da Intel suporta PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.

M.2_1 partilha a largura de banda com PCIEX16(G5)_2. Quando M.2_1 estiver habilitado, o PCIEX16(G5)_2 será desativado e o PCIEX16(G5)_1 será executado apenas x8.

RAID SATA

A tecnologia de armazenamento rápido da IntelTM suporta PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.

Canais de áudio

ROG SupremeFX 7.1 Surround Sound Áudio de alta definição CODEC ALC4082

- Sentido de impedância para saídas de fones de ouvido dianteiro e traseiro

- Suportes: Jack-detecção, Multi-streaming, Painel frontal MIC Jack-retasking

- Alta qualidade 120 dB SNR saída de reprodução estéreo 110 dB SNR entrada de gravação

- Suporta até 32-Bit/384 kHz reprodução no painel frontal

Características de áudio

Tecnologia de Blindagem da SupremeFX

- ESS - ES9218 QUAD DAC

- Jaquetas de áudio banhados a ouro

- Porta traseira óptica S/PDIF

- Capacitores de áudio premium

O painel traseiro Lime (Line out) porta não suporta áudio espacial. Se você deseja usar áudio espacial, certifique-se de conectar seu dispositivo de saída de áudio ao conector de áudio no painel frontal do seu chassi.

Velocidade máxima da LAN

1 x Realtek 5Gb Ethernet

ASUS LANGuard em Inglês

LAN sem fio

Intel Wi-Fi 7o

2x2 Wi-Fi 7 (802.11be)

Suporta uma faixa de frequência de 2,4/5/6 GHz

Suporte Wi-Fi 7 320MHz de largura de banda, até 5.76Gbps de transferência.

Bluetooth v5.4o

Compatível com o Windows 11 ou posterior.

O suporte a funções completas do Wi-Fi 7 MLO (Multi-link Operation) estará pronto na plataforma Windows 11 2024 (Windows 11 24H2) ou posterior.

A banda de frequência Wi-Fi 6GHz e a regulamentação de largura de banda podem variar entre os países.

A versão Bluetooth pode variar, consulte o site do fabricante do módulo Wi-Fi para as especificações mais recentes.

Bluetooth em Inglês

Bluetooth v5.4o

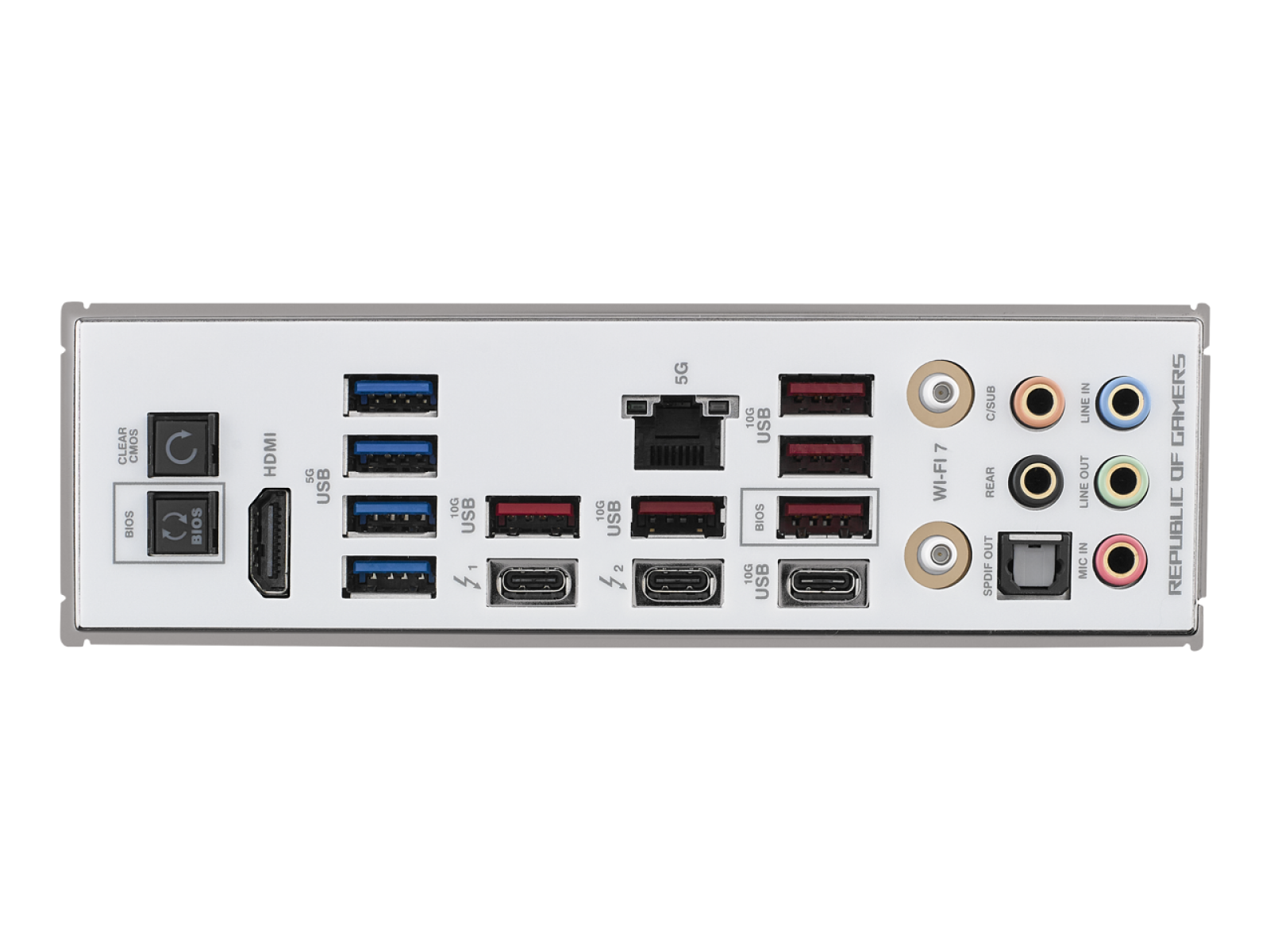

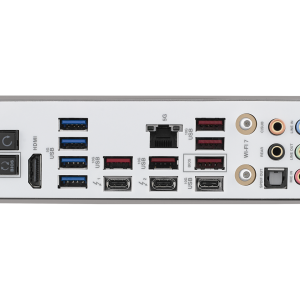

Voltar Portos de E/S

2 x portas ThunderboltTM 4 USB Type-C

6 x portas USB 10Gbps (5 x Tipo-A + 1 x USB Tipo-C)

4 x portas USB 5Gbps (4 x Tipo-A)

1 x porta HDMITM

1 x módulo Wi-Fi

1 x Porta Ethernet Realtek 5Gb

5 x jacks de áudio banhados a ouro

1 x porta de saída S/PDIF

1 botão BIOS FlashBackTM

1 x botão Clear CMOS

Outros conectores

Ventilador e Refrigeração Relacionado

1 x 4 pinos CPU cabeçalho de ventilador

1 x 4 pinos CPU OPT Fan header

1 x 4-pin AIO Cabeçairo de Bomba

4 x 4 pinos Chassis Cabeçalhos de ventilador

1 x cabeçalho W_PUMP+

1 x 2-pin Água no cabeçalho

1 x 2-pin Cabeçalho de água

1 x 3-pin Cabeçalho de fluxo de água

Poder relacionado

Conector de alimentação principal de 1 x 24-pin

2 x 8 pinos + 12V conectores de alimentação

1 conector de alimentação PCIe de 8 pinos

Armazenamento relacionado

5 x slots M.2 (Key M)

4 x portas SATA 6Gb/s

USB

1 x conector USB 20Gbps (suporta USB Tipo-C)

2 x USB 5Gbps cabeçote suporte 4 portas USB 5Gbps adicionais

2 x USB 2.0 cabeçotes suportam 4 portas USB 2.0 adicionais

Diversos

3 x cabeçalhos Addressable Gen 2

1 x Interruptor de modo PCIe de Alteração

1 x cabeçada Aura RGB

1 x CPU sobre o jumper de tensão

1 x botão FlexKey

1 x cabeçalho de áudio do painel frontal (F_AUDIO)

1 x botão ReTry

1 x botão Iniciar

1 x 10-1 pino de painel de painel

1 x cabeçalho de sensor térmico

Fator de forma

ATX (em inglês)

Dimensões (W x L)

Fator de forma ATX

12 polegadas x 9,6 polegadas ( 30,5 cm x 24,4 cm)

Windows 11 em Inglês

Windows 11, WindowsTM 10 64-bit (em inglês)

Características

Kit Extreme OC

- botão FlexKey

- Botão Retry

- Botão de início

Digi + do motor extremo

- 10K capacitores metálicos pretos

- Estrangulamento de liga microfine

ASUS Q-Design em Inglês

- M.2 Q-LatchTradução

- PCIe Slot Q-Lançamento

- Q-AntennaTradução

- Q-Código

- Q-Connector (em inglês)

- Q-DIMM

- Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], Dispositivo de inicialização [verde amarelo])

- Q-SlotTradução

Solução térmica ASUS

- Bloco HybridChill VRM

- M.2 heatsink backplate

- M.2 dissipador de calor

- Placa de metal

- Projeto de dissipador de calor VRM

ASUS EZ DIY

- BIOS botão FlashBackTM

- Botão claro CMOS

- Suporte de alavanca de soquete de CPU

- ProCool II

- Escudo de E/S pré-montado

- SafeSlotTradução

- SafeDIMM (em inglês)

Sincronização da Aura

- Cabeçalho Aura RGB

- Cabeçalhos de Gen 2 endereçáveis

OLED 2" (em inglês)

Painel frontal USB 20Gbps com carga rápida 4 + suporte

- Suporte: até 60W de carregamento rápido e USB Wattage Watcher

- Saída: 5/9/15/20V max. 3A, PPS:3.3–21V max. 3A em Inglês

- Compatível com PD3.0 e PPS

Para suportar 60W, por favor, instale o cabo de alimentação para o conector de alimentação PCIe de 6 pinos ou apenas 27W será suportado.

Data em primeiro lugar disponível

05 de dezembro de 2023
