Descrição Técnica
Características:

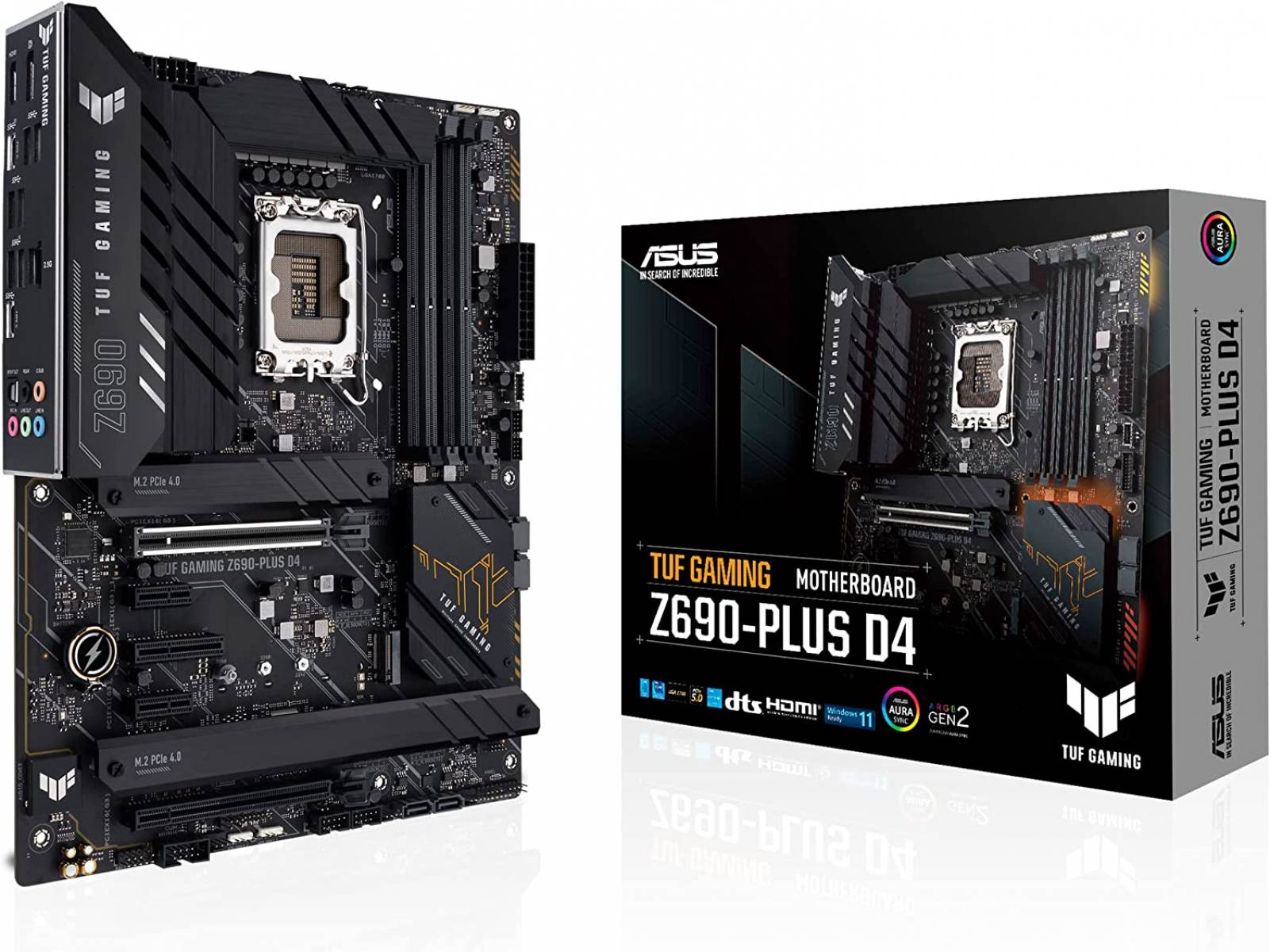

- Marca: Asus
- Modelo: Z690-Plus D4
Especificações:
CPU:
- Suporta Tecnologia Intel Turbo Boost 2.0 e Tecnologia Intel Turbo Boost Max 3.0 **
* Consulte www.asus.com para obter a lista de suporte de CPU.
** O suporte da tecnologia Intel Turbo Boost Max 3.0 depende dos tipos de CPU.
Chipset:
- Z690

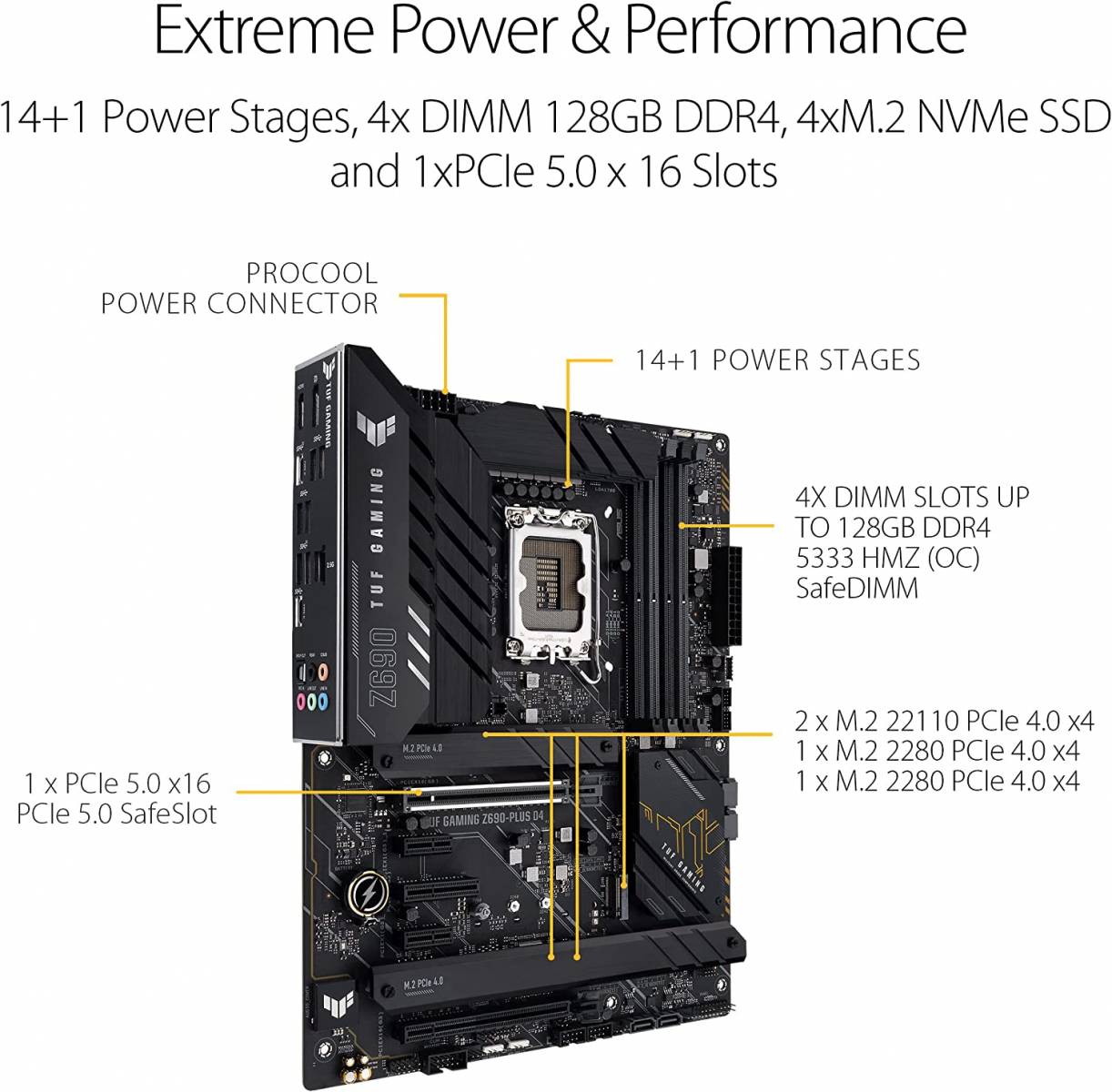

Memória:
- 4 x DIMM, máx. 128GB, DDR4 5333 (OC) / 5133 (OC) / 5000 (OC) / 4800 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 ( OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3200/3000/2933/2800/2666/2400/2133 Não-ECC, Memória sem buffer
- Arquitetura de memória de canal duplo
- Suporta Intel Extreme Memory Profile (XMP)
- OptiMem II
Gráficos:
- 1 x DisplayPort 1.4
- 1 x DisplayPort **
- 1 porta HDMI ***
* As especificações gráficas podem variar entre os tipos de CPU.
** Suporta máx. 4K @ 60Hz conforme especificado em DisplayPort 1.4
*** Suporta 4K @ 60 Hz conforme especificado em HDMI 2.1.
**** O suporte à resolução VGA depende da resolução dos processadores ou placas gráficas.
Slots de Expansão:
Processadores Intel® de 12ª geração *
- 1 slot PCIe 5.0 x16
Chipset Intel® Z690 **
- 1 slot PCIe 3.0 x16 (suporta modo x4)
- 1 slot PCIe 3.0 x4
- 2 slots PCIe 3.0 x1
* Verifique a tabela de bifurcação PCIe no site de suporte.
** Suporta memória Intel® Optane série H em slot PCIe conectado a PCH
Armazenamento:
- Suporta 4 slots M.2 e 4 portas SATA 6 Gb / s
Processadores Intel® 12ª geração
- Slot M.2_1 (chave M), tipo 2242/2260/2280/22110
- Os processadores Intel® 12ª geração suportam o modo PCIe 4.0 x4
Chipset Intel® Z690 **
- Slot M.2_2 (chave M), tipo 2242/2260/2280 (suporta os modos PCIe 4.0 x4 e SATA)
- Slot M.2_3 (chave M), tipo 2242/2260/2280/22110 (suporta o modo PCIe 4.0 x4)
- Slot M.2_4 (chave M), tipo 2242/2260/2280 (suporta o modo PCIe 4.0 x4)
- 4 portas SATA de 6 Gb / s
* A tecnologia de armazenamento Intel® Rapid suporta NVMe RAID 0/1/5, SATA RAID 0/1/5/10.
** Intel® Rapid Storage Technology suporta Intel® Optane Memory H Series em slots M.2 conectados a PCH.
Rede:
- 1 x Ethernet Intel 2,5 GB
- TUF LANGuard
USB:
- USB traseira:Total 8 portas
- 1 x porta USB 3.2 Gen 2x2 (1 x USB Type-C®)
- 2 x portas USB 3.2 Gen 2 (2 x Tipo A)
- 5 x portas USB 3.2 Gen 1 (4 x Tipo-A + 1 x USB Tipo-C®)
USB dianteira:Total 7 portas
- 1 x conector USB 3.2 Gen 2 (compatível com USB Type-C®)
- 1 x conector USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais
- 2 x conectores USB 2.0 suportam 4 portas USB 2.0 adicionais
Áudio:
- CODEC de áudio de alta definição Realtek ALC897 / 887 7.1 Surround Sound*
- Realtek 7.1 Surround Sound Áudio de alta definição CODEC *
- Suporta: detecção de jack, multi-streaming, retificação de jack do painel frontal
- Suporta reprodução de até 24 bits / 192 kHz
Recursos de áudio
- Blindagem de áudio
- Porta de saída S / PDIF óptica traseira
- Capacitores de áudio premium
- Camadas de PCB de áudio dedicadas
- Capa de Áudio
Portas do Painel Traseiro:
- 1 x porta USB 3.2 Gen 2x2 (1 x USB Type-C)
- 2 x portas USB 3.2 Gen 2 (2 x Tipo A)
- 5 x portas USB 3.2 Gen 1 (4 x Tipo-A + 1 x USB Tipo-C)
- 1 x DisplayPort
- 1 x porta HDMI
- 1 x porta Ethernet Intel 2,5 Gb
- 5 x conectores de áudio
- 1 x porta de saída óptica S / PDIF

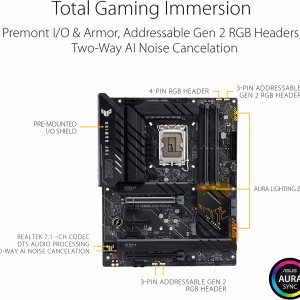

Painel Interno:
- 1 x chapa TB (para placa TB adicional)
- 3 x Conexão endereçáveis de geração 2
- 1 x conexão RGB AURA
- 1 x conexão CMOS claro
- 1 x COM Port header
- 1 x conector de áudio do painel frontal (AAFP)
- 1 x 20-3 pinos do painel do painel do sistema com função de intrusão do chassi
- 1 x conexão Thunderbolt

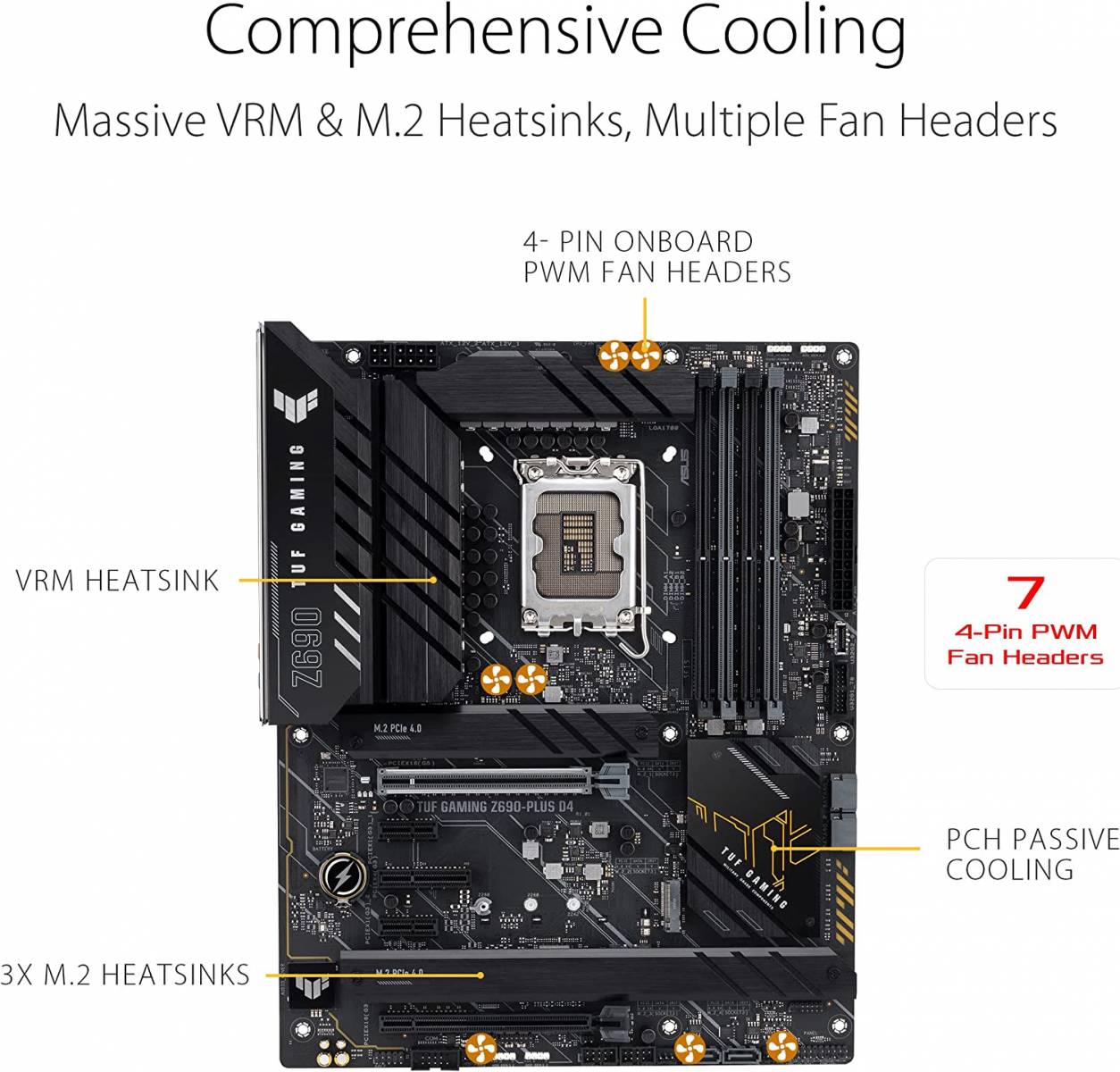

Relacionado com ventilador e refrigeração
- 1 x 4 pinos CPU Fan header
- 1 x 4 pinos CPU OPT Fan header
- 1 x conexão da bomba AIO de 4 pinos
- 4 x 4 pinos Chassis Fan headers
Relacionado ao power
- 1 x conector de alimentação principal de 24 pinos
- 1 x conector de alimentação de + 12V de 8 pinos
- 1 x 4 pinos + conector de alimentação 12V
Relacionado ao armazenamento
- 4 x slots M.2 (chave M)
- 4 x portas SATA de 6 Gb / s
USB
- 1 x conector USB 3.2 Gen 2 (compatível com USB Type-C)
- 1 x conector USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais
- 2 x conectores USB 2.0 suportam 4 portas USB 2.0 adicionais
Recursos Especiais:
ASUS TUF PROTECTION
- DIGI+ VRM (- Digital power design with DrMOS)
- Proteção aprimorada de sobrecorrente DRAM
- Protetores ESD
- TUF LANGuard
- Proteção contra sobretensão
- Safeslot
- E / S traseira de aço inoxidável
ASUS Q-Design
- M.2 Q-Latch
- Q-DIMM
- Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], dispositivo de inicialização [amarelo verde])
- Q-Slot
Solução Térmica ASUS
- Dissipador M.2
- Design do dissipador de calor VRM
ASUS EZ DIY
- Protetor de alavanca de soquete de CPU
- ProCool
- Blindagem de E / S pré-montada
- SafeDIMM
AURA Sync
- conexãoRGB AURA
- conexão endereçáveis Gen 2
BIOS:
- 192 (128 + 64) Mb Flash ROM, UEFI AMI BIOS
Gerenciamento:
- WOL por PME, PXE
Sistema Operacional:
- Windows 10 64 bits
Formato:
- ATX
- 30,5 cm x 24,4 cm

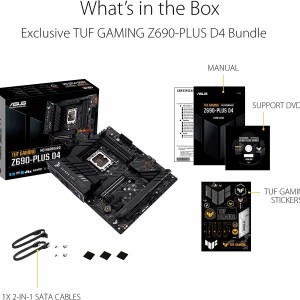

Conteúdo da Embalagem:
- 1 Placa-mãe Asus
- 2 cabos SATA 6 Gb / s
- 2 pacotes de borracha M.2
- 1 pacote de parafuso SSD M.2
- 1 adesivo TUF GAMING
- 1 DVD de suporte
- 1 guia do usuário
