Descrição Técnica
Marca: ASUS
Modelo: Prime Z390-P
CPU Suportada
Tipo de Soquete da CPU
LGA 1151 (série 300)
Tipo de CPU
Intel Socket 1151 para Intel Core 9000, Core i7 / i5 / i3 de 8ª Geração, processadores Pentium e Celeron
* Não compatível com gerações mais antigas de CPUs LGA 1151
** Consulte www.asus.com para obter a lista de suporte de CPUs Intel
Tecnologias de CPU Suportadas
Suporta a tecnologia Intel Turbo Boost 2.0 *
* O suporte da tecnologia Intel® Turbo Boost 2.0 depende dos tipos de CPU.
Chipsets
Chipset
Intel Z390
Vídeo a bordo
Chipset de vídeo onboard
Processador Gráfico Integrado - Intel UHD Graphics suporta suporte
à saída Multi-VGA: Portas DisplayPort / HDMI
- Suporta DisplayPort * com max. resolução 4096 x 2304 @ 60 Hz
- Suporta HDMI 1.4b com máx. resolução 4096 x 2160 @ 30 Hz, 24bpp
Suporta Vídeo Intel InTru 3D / Sincronismo Rápido / Tecnologia Clear Video HD / Insider
Memória
Número de slots de memória
4 × 288 pinos
Padrão de memória
DDR4 4133 (OC) * / 4000 (OC) * / 3866 (OC) * / 3733 (OC) * / 3600 (OC) * / 3466 (OC) * / 3400 (OC) * / 3333 (OC) * / 3300 (OC) * / 3200 (OC) * / 3000 (OC) * / 2800 (OC) * / 2666/2400/2133
* A frequência máxima de memória suportada varia conforme o processador
** Consulte www.asus.com para obter a Memória QVL (Lista de fornecedores qualificados)
Memória máxima suportada
64 GB
Canal Suportado
Canal duplo
Slots de expansão
PCI Express 3.0 x16
1 x slot PCI Express 3.0 / 2.0 x16 (suporte x16, x8 + x4 + x4 *)
1 x slot PCI Express 3.0 / 2.0 x16 (máx. No modo x4, compatível com dispositivos PCIe x1, x2 e x4)
* Para 3 Intel SSD no suporte da CPU, instale uma placa Hyper M.2 X16 (vendida separadamente) no slot PCIeX16_1, ative esta placa nas configurações da BIOS.
PCI Express x1
4 x slots PCI Express 3.0 / 2.0 x1
Outros Slots
1 x Tomada M.2 (Chave E), suporta os módulos tipo 2230 Wi-Fi / BT e Intel CNVi (Integrated Wi-Fi / BT) *
* O módulo Wi-Fi / BT é adquirido separadamente
Dispositivos de armazenamento
SATA 6Gb / s
4 portas SATA 6.0Gb / s (cinza)
M.2
1 x Tomada M.2 3 com Chave M, tipo 2242/2260/2280 suporte a dispositivos de armazenamento (modo SATA e modo PCIE X4)
1 x Tomada M.2 3 com chave M, tipo 2242/2260/2280 suporte a dispositivos de armazenamento (SATA modo & modo PCIE X2) *
* Quando um dispositivo no modo SATA está instalado no soquete M.2_1, a porta SATA_2 não pode ser usada.
SATA RAID
0/1/5/10
Áudio Onboard
Chipset de áudio
Realtek ALC887
Canais de áudio
8 canais
* Escolha o chassi com módulo de áudio HD no painel frontal para suportar a saída de áudio de 8 canais.
LAN a bordo
Chipset LAN
Realtek 8111H
Velocidade máxima de LAN
10/100 / 1000Mbps

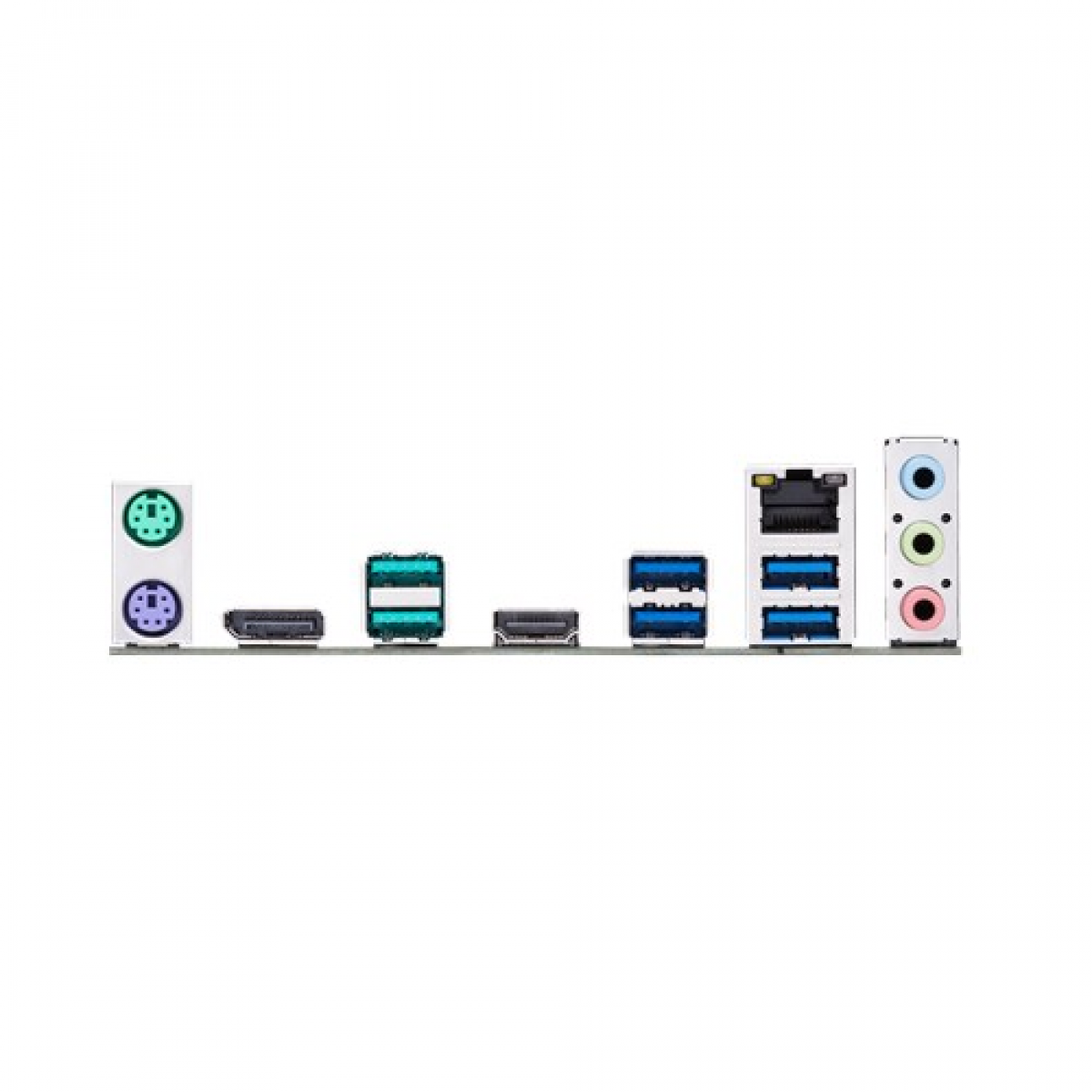

Portas do Painel Traseiro
PS / 2
1 porta de teclado
PS / 2 1 porta de mouse PS / 2
HDMI
1 x HDMI
RJ45
1 x RJ45
DisplayPort
1 x DisplayPort
USB 3.1
2 x USB 3.1 Gen 2 Tipo-A
4 x USB 3.1 Gen 1 Tipo-A
Portas de Áudio
3 portas
Conectores Internos de E / S
USB onboard
2 conectores USB 3.1 Gen 1 suportam 4 portas USB adicionais (19 pinos)
1 conector USB 2.0 suporta 2 portas USB adicionais (9 pinos)
1 conector USB 2.0 suporta 1 porta USB adicional (4 pinos)
Outros conectores
1 x conector de 4 pinos para ventoinha para CPU, tanto para controle de CPU de 3 pinos (modo DC) e 4 pinos (modo PWM) *
2 x conectores de 4 pinos para chassi de ventilador para 3 pinos (modo DC) e 4 pinos ( Modo PWM) controle de resfriadores *
1 x conector da BOMBA AIO 1 x Cabeçote
RGB
1 x MemOK! II Interruptor
1 x Conector de áudio do painel frontal (AAFP)
1 x Conector do painel do sistema
1 x cabeçalho de saída S / PDIF
1 x jumper Limpar CMOS
1 x COM Header
* Por padrão, a configuração de controle Q-Fan da CPU / Chassi está definida como modo Auto , que detecta a CPU e os ventiladores do chassi instalados e altera o modo de controle automaticamente.
Especificação Física
Fator de forma
ATX
Iluminação LED
RGB
Dimensões (L x L)
304,80 mm x 233,68 mm
Pino de alimentação
1 x conector de alimentação EATX de 24 pinos
1 conector de alimentação EATX 12V de 8 pinos
Características
Características
Suporte multi-GPU:
Suporta a tecnologia AMD CrossFireX
ASUS 5X PROTECTION III:
- ASUS SafeSlot Core-Fortified PCIe com solda sólida
- ASUS LANGuard: Protege contra surtos LAN, relâmpagos e descargas de eletricidade estática
- Proteção de Sobretensão ASUS: Circuito de classe mundial Protegendo o projeto de energia
- ASUS Stainless Steel Back I / O: 3X resistência à corrosão para maior durabilidade!
- ASUS DIGI + VRM: 8 + 1 fases de design de potência digital
Superb Desempenho
OptiMEM II
- Melhoria da estabilidade DDR4
M.2 bordo
- As mais recentes tecnologias de transferência com até transferência de dados 32Gb / s acelera
ASUS Fan Xpert 4
- controles de ventilador e líquidos avançadas para final refrigeração e tranquilidade
ASUS EPU
- EPU
ASUS Funcionalidades Exclusivas
- Carregador ASUS Ai
- ASUS AI Suite 3
EZ DIY
UEFI Modo EZ
- com interface gráfica amigável
- ASUS OC Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- PC Limpador
Q-Design
- ASUS Q-DIMM
- ASUS Q-Slot
ASUS Solução Térmica Silenciosa:
Design Térmico Silencioso:
- ASUS ASUS Fan Xpert 4
- Design Elegante Sem Ventoinha: PCH Dissipador de Calor e 2 x Dissipador de Calor MOS As
características exclusivas de Overclocking ASUS:
Precision Tweaker 2:
- vCore : Tensão do Núcleo da CPU Ajustável no Incremento de
0.005V - iGPU: Tensão Gráfica Ajustável da CPU no incremento de 0.005V
- VCCIO: Analógico ajustável e tensão Digital I / O em 0.005V incremento
- VCCSA: Tensão de agente de sistema CPU ajustável com incrementos de 0,1V
- vDRAM Bus: Tensão DRAM ajustável em 0.005V incremento
- vPCH: ajustável PCH voltagem do núcleo em 0.01V incremento
SFS (Stepless Frequency Selection)
- Ajuste de frequência BCLK / PCIE de 98 MHz até 538 MHz com incrementos de 0,1 MHz
Proteção contra overclocking:
- Recuperação de CPR da ASUS (CPU Parameter Recall)
Capacidade de gerenciamento:
WOL by PME, PXE
Suporte ao sistema operacional:
Windows 10 (64 bits) )

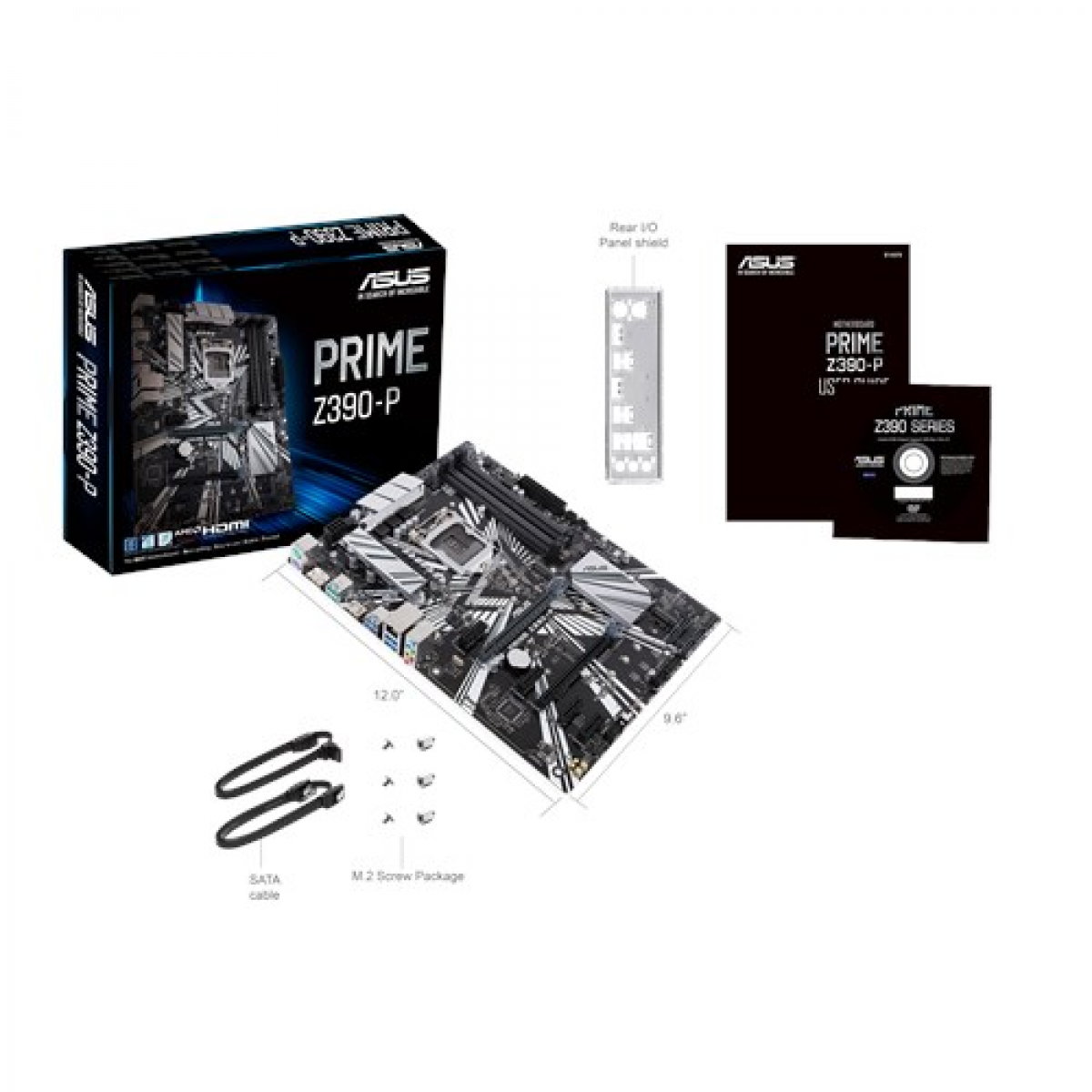

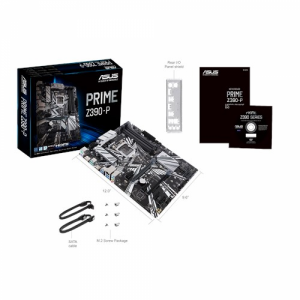

Embalagem
conteúdo do pacote
Acessórios:
2 x cabos SATA 6Gb / s

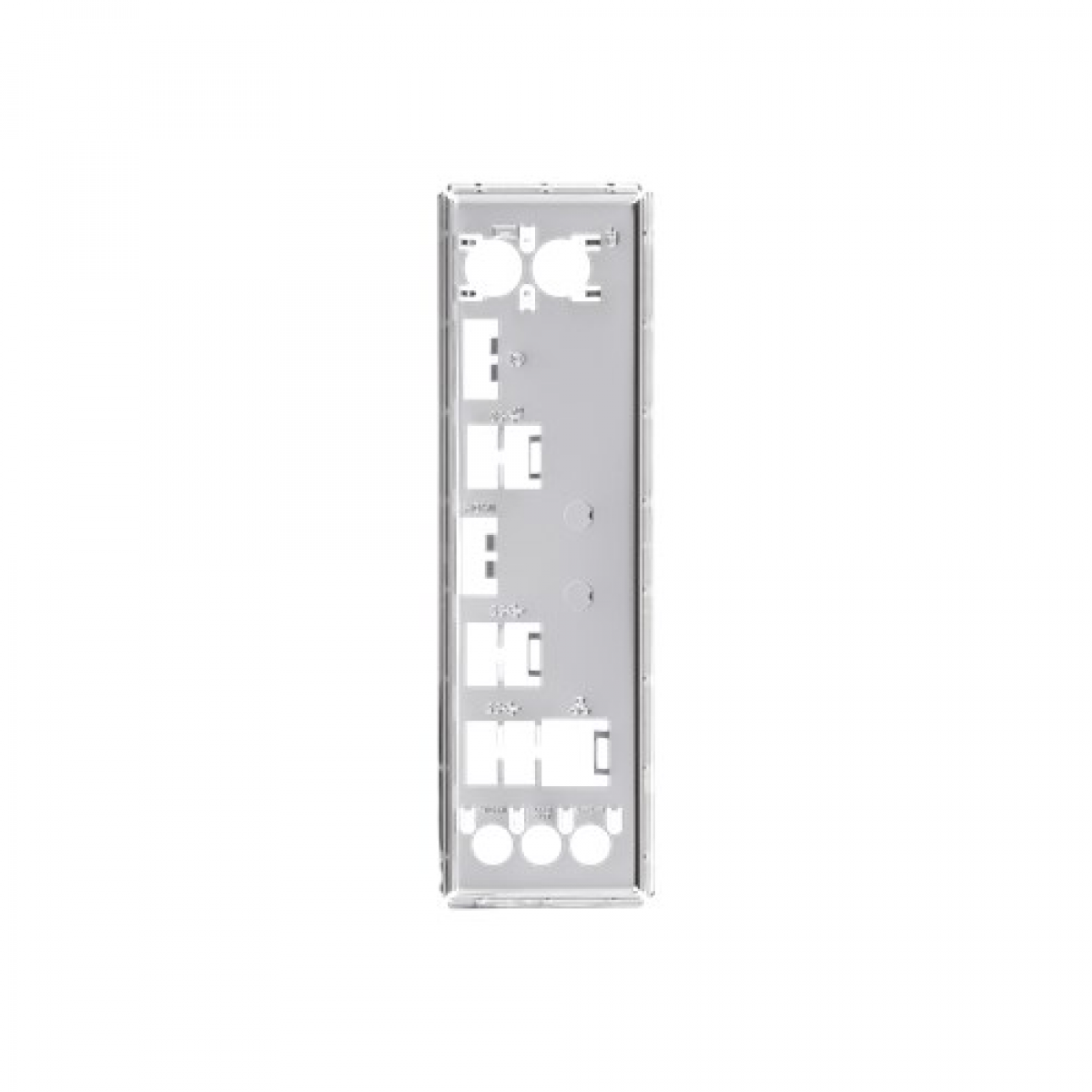

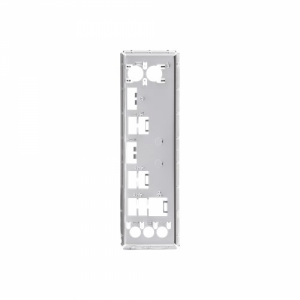

1 x IO Shield
2 x M.2 Screw Package
1 x Suporte DVD
1 x Manual do Usuário
