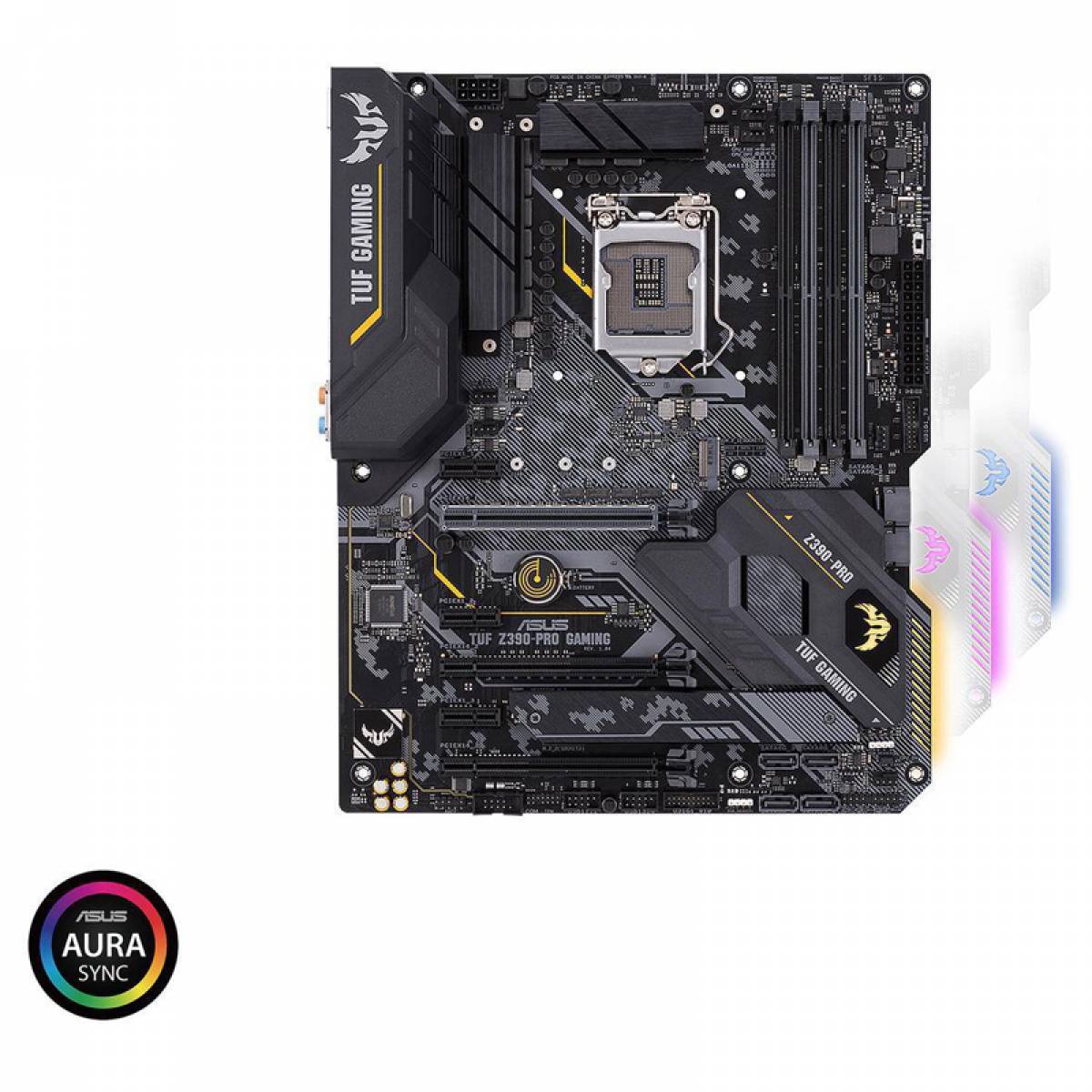

Placa mãe Asus Z390-PRO TUF DDR4 Oitava/Nona Geração S1151
A TUF Gaming Alliance é a marca da colaboração entre a ASUS e os principais fabricantes de componentes de PC, incluindo marcas de confiança como Antec®, Apacer®, Ballistix, Cooler Master®, Corsair®, Deepcool, Enermax, G.Skill, GeIL®, ID-COOLING , In Win, Scythe, SilverStone, T-FORCE e XPG. Uma gama crescente de peças compatíveis, desde estojos de PC e fontes de alimentação até coolers de CPU e DRAM, garantem compatibilidade e harmonia estética. Também estamos aumentando continuamente nossas parcerias para tornar a TUF Gaming Alliance cada vez mais forte e exigimos que os componentes que carregam a marca sejam testados em padrões que são mais altos do que os padrões do setor - para melhor compatibilidade, estabilidade e durabilidade.
CPU Suportada
Tipo de Soquete da CPU
LGA 1151 (série 300)
Tipo de CPU
Intel Socket 1151 para Intel Core 9000, Core i7 / i5 / i3 de 8ª Geração, processadores Pentium e Celeron
* Não compatível com gerações mais antigas de CPUs LGA 1151
** Consulte www.asus.com para obter a lista de suporte de CPUs Intel
Tecnologias de CPU Suportadas
Suporta a tecnologia Intel Turbo Boost 2.0 *
* O suporte da tecnologia Intel® Turbo Boost 2.0 depende dos tipos de CPU.
Chipsets
Chipset
Intel Z390
Vídeo a bordo
Chipset de vídeo onboard
Processador Gráfico Integrado - Intel UHD Graphics suporta
suporte a saída Multi-VGA: Portas HDMI / DisplayPort
- Suporta HDMI 1.4b com máx. resolução 4096 x 2160 @ 30 Hz
- Suporta DisplayPort com máx. resolução 4096 x 2304 @ 60 Hz
Suporta Vídeo Intel InTru 3D / Sincronismo Rápido / Tecnologia Clear Video HD / Insider
Memória
Número de slots de memória
4 × 288 pinos
Padrão de memória
DDR4 4133 (OC) / 4000 (OC) / 3866 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200 (OC) / 3000 (OC) / 2800 (OC) / 2666/2400/2133
* A freqüência máxima de memória suportada varia conforme o processador
* Consulte www.asus.com para a Memória QVL (Lista de Fornecedores Qualificados)
Memória máxima suportada
64 GB
Canal Suportado
Canal duplo
Slots de expansão
PCI Express 3.0 x16
2 x slots PCIe 3.0 / 2.0 x16 (suporta x16, x8 / x8, x8 / x4 + x4 *, x8 + x4 + x4 ** / x0) ***
1 x slot PCIe 3.0 / 2.0 x16 (máx no modo x2) )
* O slot PCIEX16_2 suporta até 2 SSDs NVIDES PCIe NVME através de uma placa da série Hyper M.2 X16. ***
** O slot PCIEX16_1 suporta até 3 SSDs Intel NVe PCIe através de uma placa da série Hyper M.2 X16. ***
*** Placa da série Hyper M.2 X16 vendida separadamente. Instale uma placa da série Hyper M.2 X16 e ative esta placa nas configurações da BIOS.
PCI Express x1
3 x slots PCIe 3.0 / 2.0 x1
Dispositivos de armazenamento
SATA 6Gb / s
6 x SATA 6Gb / s
M.2
1 x M.2_1 Soquete 3 com tecla M, tipo 2242/2260/2280 suporte a dispositivos de armazenamento (modo SATA e PCIE x4) *
1 x M.2_2 Soquete 3 com tecla M, tipo 2242/2260/2280/22110 dispositivos de armazenamento suporte (modo PCIE x4)
* Quando o M.2_1 estiver operando no modo SATA, a porta SATA_2 2 será desativada. Ajuste as configurações do BIOS para usar um dispositivo SATA.
SATA RAID
0/1/5/10
Áudio Onboard
Chipset de áudio

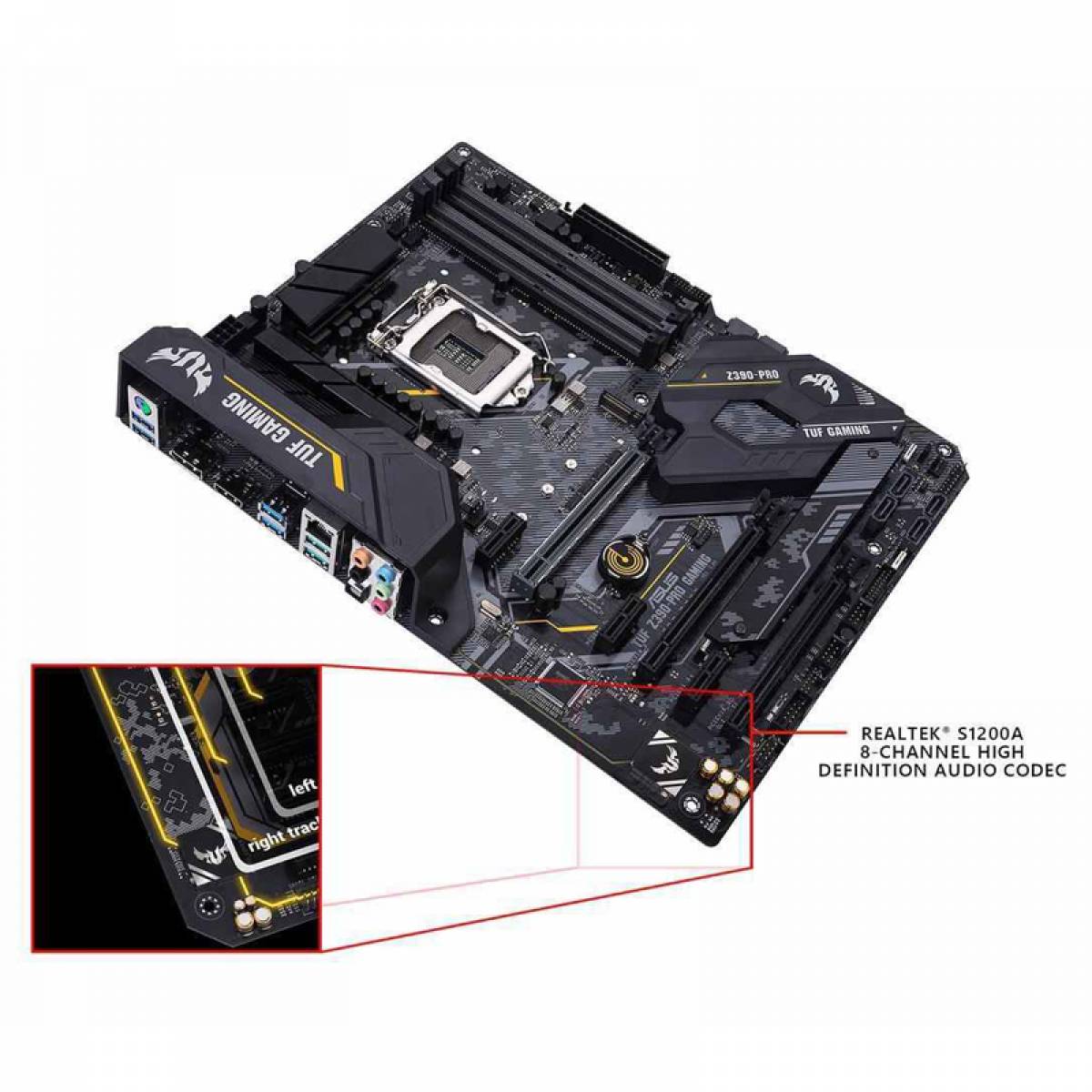

Realtek S1200A
Canais de áudio
8 canais
LAN a bordo
Chipset LAN
Intel I219-V
Velocidade máxima de LAN
10/100 / 1000Mbps

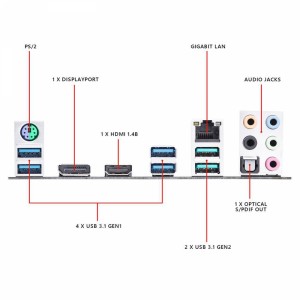

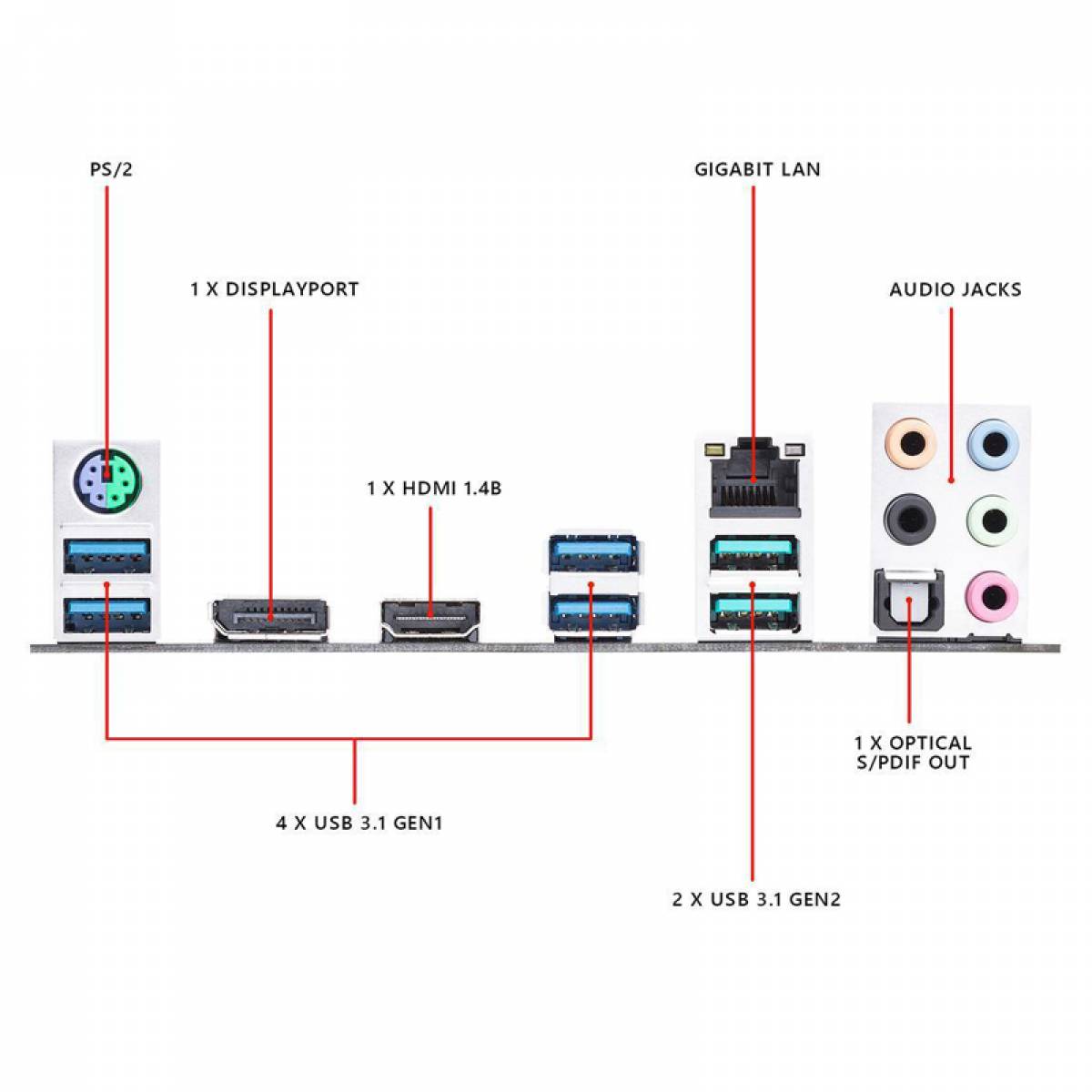

Portas do Painel Traseiro
PS / 2
1 porta de teclado / mouse PS / 2
HDMI
1 x HDMI
RJ45
1 x RJ45
DisplayPort
1 x DisplayPort
USB 3.1
2 portas USB 3.1 Gen 2 (Tipo-A)
4 portas USB 3.1 Gen 1
Saída S / PDIF
1 x óptico
Portas de Áudio
5 portas

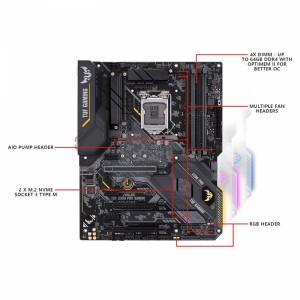

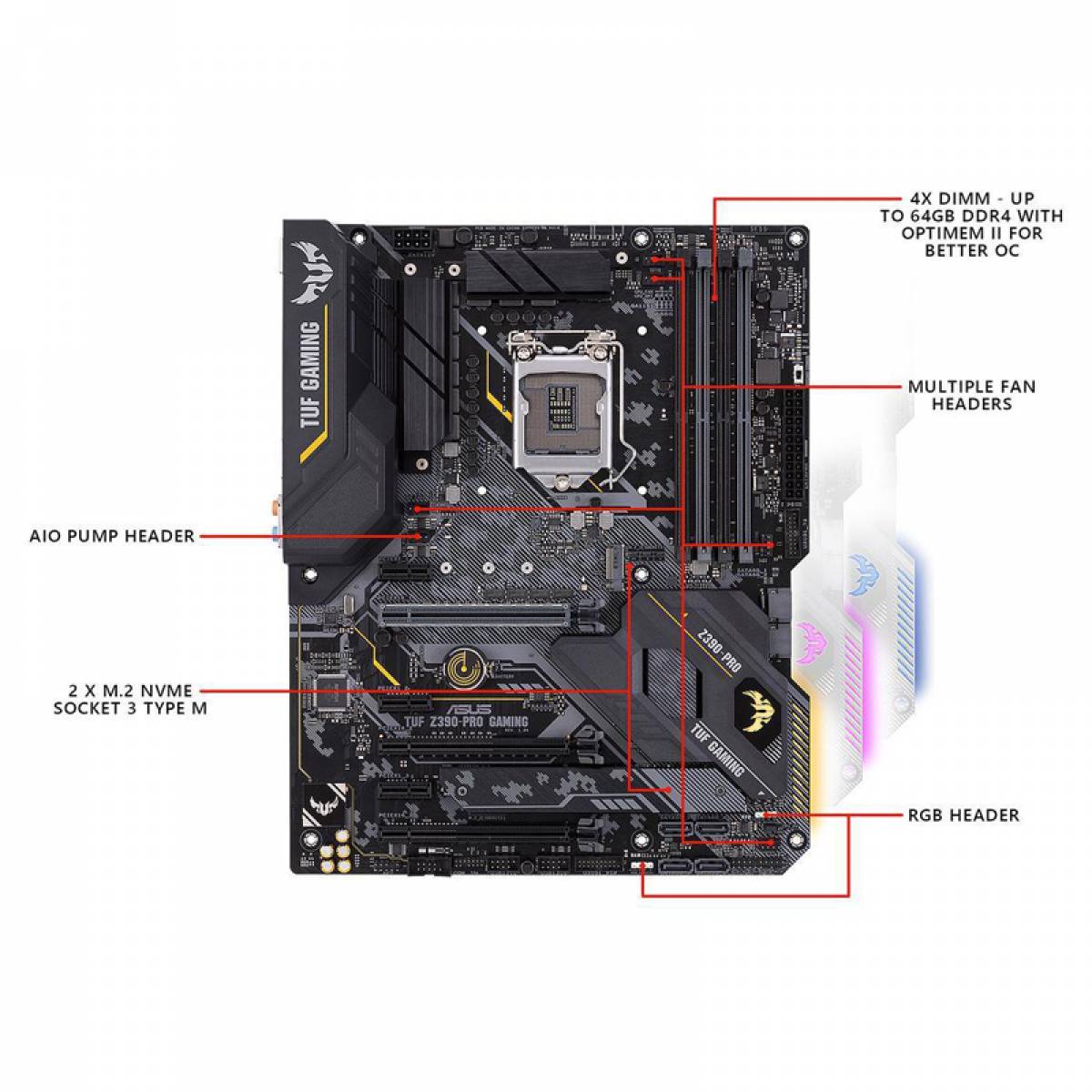

Conectores Internos de E / S
USB onboard
2 conectores USB 3.1 Gen 1 suportam 4 portas USB adicionais (19 pinos)
2 conectores USB 2.0 suportam mais 4 portas USB
Outros conectores
2 x cabeçalho (s) RGB
1 conector do ventilador da CPU (suporte modo DC / PWM)
1 conector da ventoinha OPT da CPU (1 x 4 pinos)
1 conector AIO_Pump (4 pinos)
3 conectores da ventoinha do chassi (4 pinos ) para controle de resfriadores de 3 pinos (modo CC) e 4 pinos (modo PWM)
1 conector de áudio do painel frontal (AAFP)
1 x painel do sistema *
1 x porta COM
1 x MemOK! II switch
1 x cabeçalho TPM (14-1 pinos)
1 x CPU OV
1 x jumper Limpar CMOS
* O conector de intrusão do chassi é construído no conector do painel do sistema.
Especificação Física
Fator de forma
ATX
Iluminação LED
RGB
Dimensões (L x L)
304,80 mm x 243,84 mm
Pino de alimentação
1 x conector de alimentação EATX de 24 pinos
1 conector de alimentação EATX 12V de 8 pinos
Características Especiais:

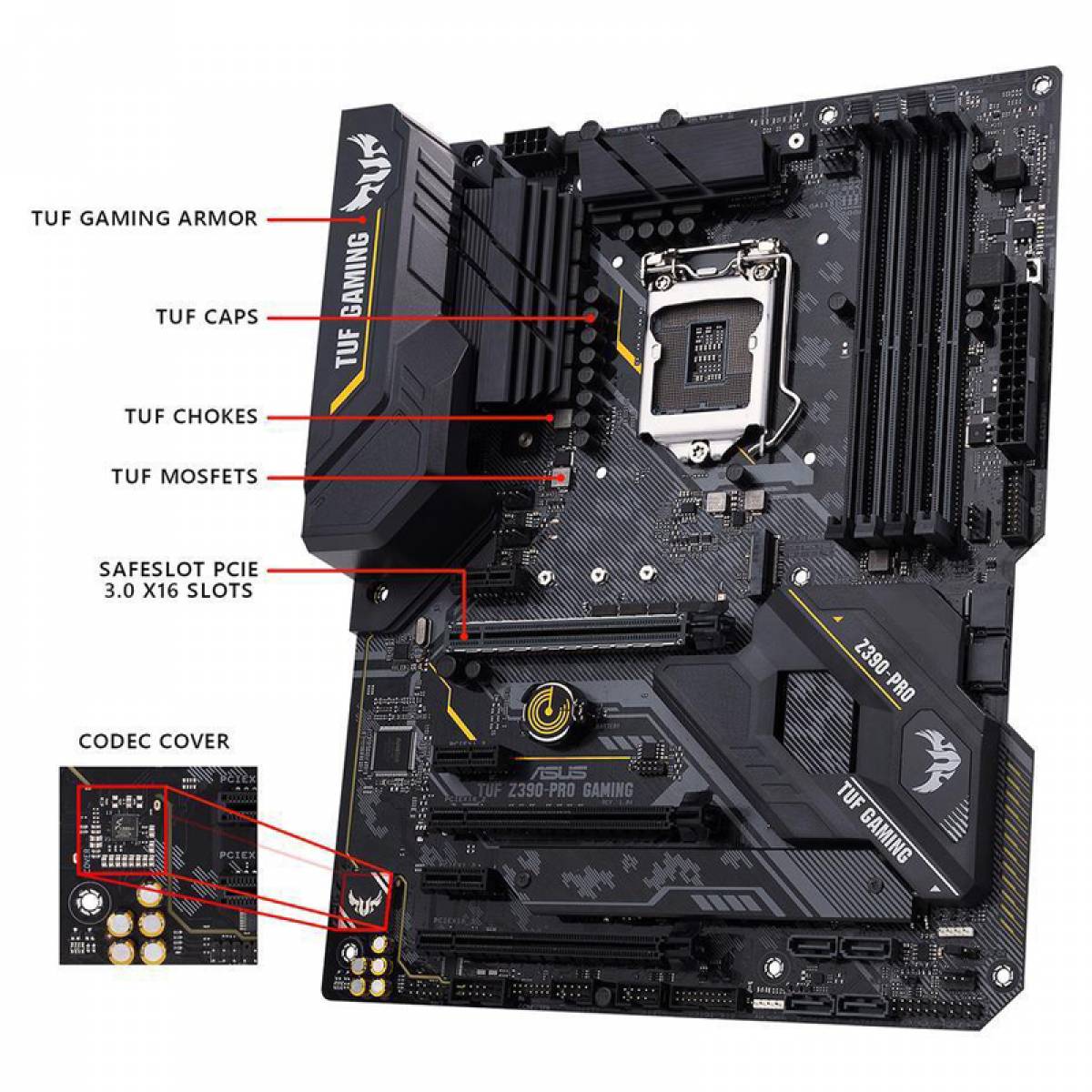

ASUS TUF PROTECTION
- ASUS SafeSlot: Proteja a sua placa gráfica Investimento
- ASUS ESD Guard: Proteção ESD reforçada
- ASUS Overvoltage Protection : Design de potência de protecção de circuito de classe mundial -
E / S traseira de aço inoxidável ASUS: Resistência à corrosão 3X para maior durabilidade!
- ASUS DIGI + VRM: Design de alimentação digital Twin 8 + 1 Phase
TUF ENGINE! Design de Energia:
- Componentes TUF (Choke, Cap. E MOSFET; certificados pela norma militar)
AURA:
- Controle de Iluminação da
Aura - Cabeçalhos de
Raia Aura RGB ASUS EPU
- EPU
Solução Térmica Silenciosa ASUS:
- Solução de dissipação de calor Design sem
ventoinhas - ASUS Fan Xpert 4
Características Exclusivas ASUS
- Carregador
ASUS AI - ASUS AI Suite 3
ASUS EZ DIY
- ASUS UEFI BIOS EZ Mode - ASUS EZ Flash 3 ASUS
CrashFree BIOS 3 Q-Design - ASUS Q-DIMM - ASUS Q-Slot - ASUS Q-Connector - BIOS ASUS Q-LED : 128MB de Flash ROM, BIOS UEFI AMI, PnP, SM BIOS 3.1, ACPI 6.1, BIOS multi-idiomas, ASUS EZ Flash 3, CrashFree BIOS 3, Assistente de Ajuste do F11 EZ, Controle F6 Qfan, F3 Meus Favoritos, Log do Último Modificado, Busca F9, PrintScreen F12 e ASUS DRAM SPD (Detecção de Presença Serial) Informações de memória Gerenciabilidade:
WfM 2.0, DMI 3.0, WOL por PME, PXE
Suporte DVD:
Drivers
Utilitários
ASUS ASUS EZ Update
Software anti-vírus (versão OEM)
Suporte a sistema operacional:
Windows 10 (64 bits)
Embalagem
conteúdo do pacote
Acessórios:
2 x cabos SATA 6Gb / s
1 x IO Shield
1 x M.2 Parafuso
1 x Suporte DVD
1 x TUF Etiqueta para jogos
1 x SLI HB BRIDGE (2 vias-M)
1 x Conector Q
1 x Certificação TUF cartão (s)
1 x manual do usuário
