Descrição Técnica

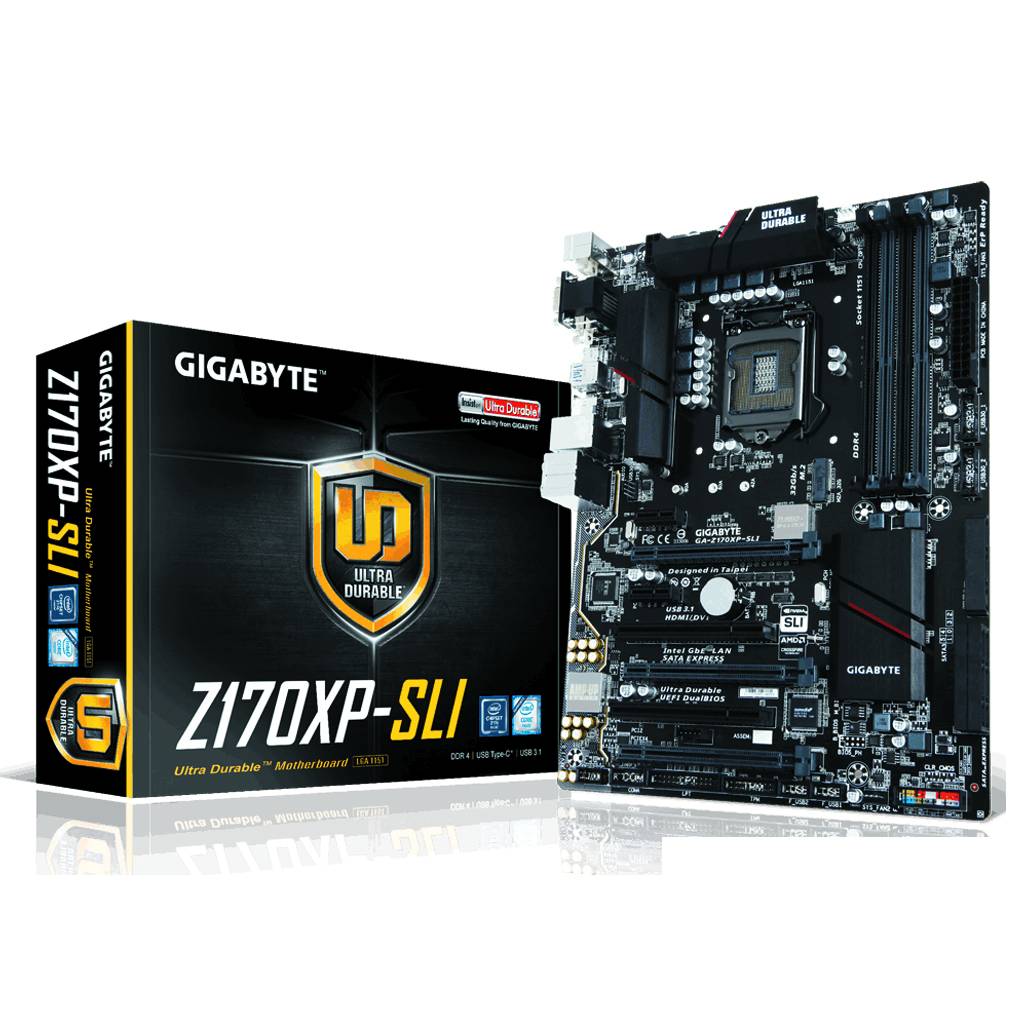

Marca: GIGABYTE

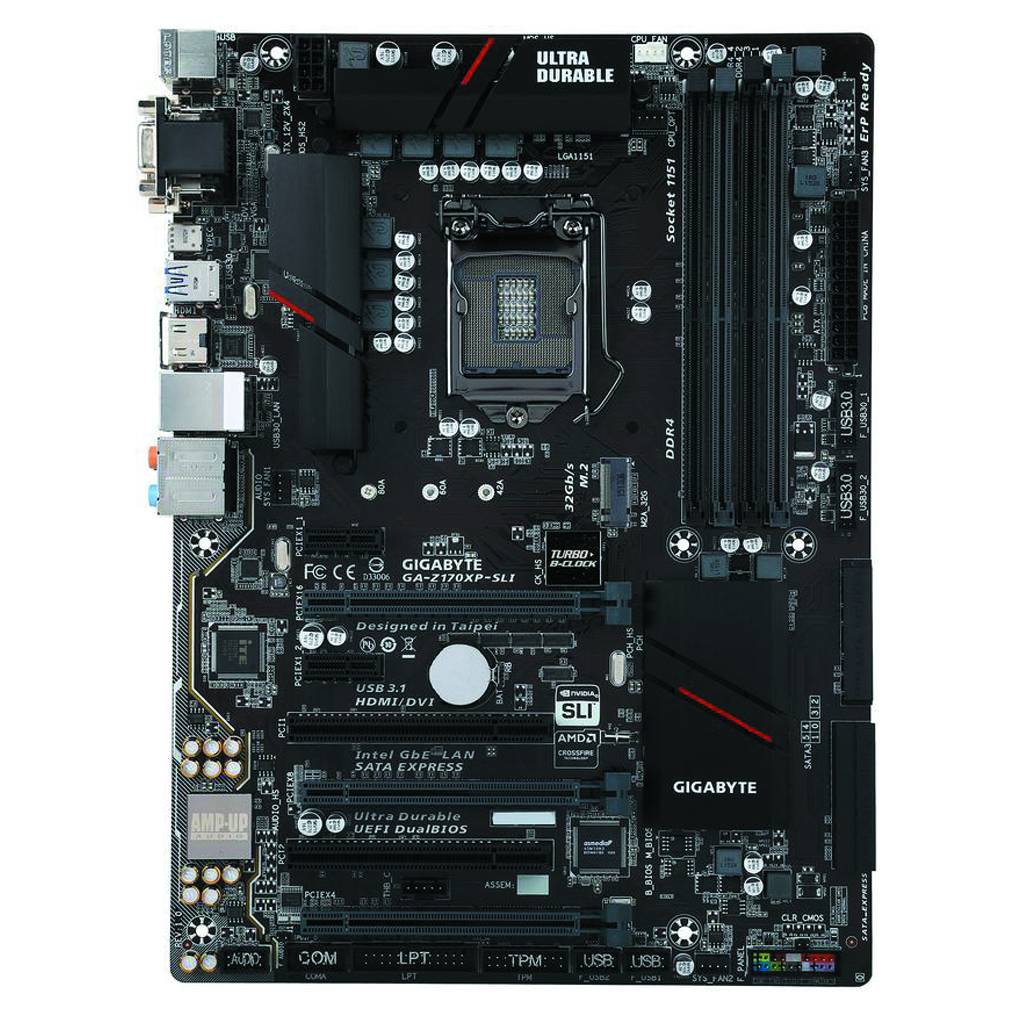

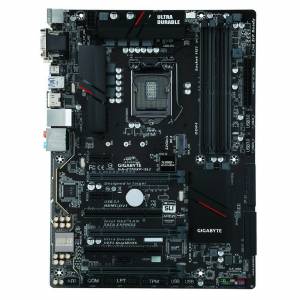

Modelo: GA-Z170XP-SLI (rev 1.0)
Tipo de Soquete do CPU: LGA 1151
Tipo de CPU: Suporta processadores Intel Core 7th / 6th Generation
Chipset: Intel Z170
Chipset Vídeo Onboard
Suporta gráficos:
1 x porta D-Sub, suportando uma resolução máxima de 1920x1200 @ 60 Hz
1 x porta DVI-D, suportando uma resolução máxima de 1920x1200 @ 60 Hz
* A porta DVI-D não suporta Conexão D-Sub por adaptador.
1 x porta HDMI, suportando uma resolução máxima de 4096x2160 @ 24 Hz
* Suporte para HDMI versão 1.4.
Suporte para até 3 monitores ao mesmo tempo
Máxima memória
compartilhada de 512 MB Tecnologia Multi-Graphics
Suporte para tecnologia AMD Crossfire e 2-Way NVIDIA SLI de 3 vias / 2 vias
Memória
Número de Slots de Memória: 4 × 288 pinos
Padrão de memória: DDR4 3466 * (* OC) / 3400 * / 3333 * / 3300 * / 3200 * / 3000 * / 2800 * / 2666 * / 2400 * / 2133
Memória máxima suportada: 64GB
Canal suportado: Dual Channel
Slots de expansão
PCI Express 3.0 x16: 1 x slot PCI Express x16, executando em x16 (PCIEX16)
* Para um desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.
1 x slot PCI Express x16, executando em x8 (PCIEX8)
* O slot PCIEX8 compartilha largura de banda com o slot PCIEX16. Quando o slot PCIEX8 estiver preenchido, o slot PCIEX16 operará no modo até x8.
1 x slot PCI Express x16, executando em x4 (PCIEX4)
* O slot PCIEX4 compartilha largura de banda com o slot PCIEX1_2. Quando o slot PCIEX1_2 for preenchido, o slot PCIEX4 operará no modo até x1.
(Todos os slots PCI Express estão em conformidade com o padrão PCI Express 3.0.)
PCI Express x1: 2 x slots PCI Express x1
(Todos os slots PCI Express estão em conformidade com o padrão PCI Express 3.0.)
Slots PCI: 2 x Slots PCI
Dispositivos de armazenamento
SATA 6Gb / s: 6 conectores SATA 6Gb / s
SATA Express: 3 x conectores SATA Express
M.2: 1 x M.2 Conector do soquete 3
RAID SATA: 0/1/5/10
Áudio Onboard
Chipset de Áudio: Realtek ALC1150
Canais de Áudio: Canal 2/4 / 5.1 / 7.1
LAN Onboard
Chipset LAN: Intel GbE LAN chip
Velocidade máx. Da LAN: 10/100 / 1000Mbps

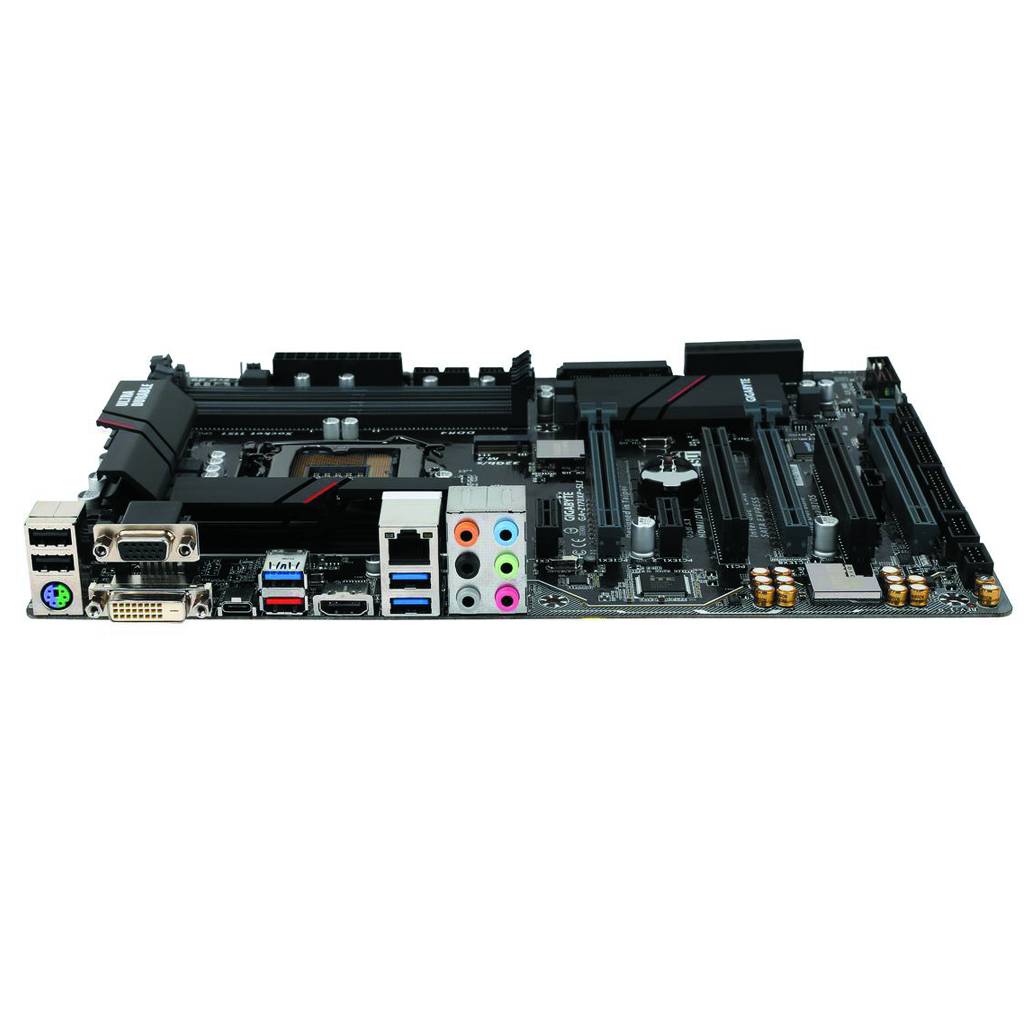

Portas do Painel Traseiro
PS / 2: 1 x porta teclado / mouse PS / 2
Portas de vídeo: 1 x porta D-Sub / 1 x porta DVI-D
HDMI: 1 x HDMI
RJ45: 1 x RJ45
USB 3.1: 1 x porta USB tipo C, com suporte USB 3.1 / 1 x porta USB 3.1
USB 3.0: 3 x USB 3.0
USB 1.1 / 2.0: 2 x USB 2.0
Portas de Áudio: 6 entradas de áudio (Saída de alto-falantes para o alto-falante central / alto-falante traseiro, saída de alto-falante lateral, entrada de linha, saída de linha, entrada de microfone)
Conectores internos de E / S
USB embutido: 2 cabeçalhos USB 3.0 / 2.0 / 2 cabeçalhos USB 2.0 / 1.1
Outros conectores:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX de 12 pinos de 8 pinos
1 x cabeçalho do ventilador de CPU 1 x cabeçalho do ventilador de refrigeração de
água (CPU_OPT)
3 x cabeçalhos do ventilador do sistema
1 x cabeçalho de
áudio do painel frontal
1 x S / PDIF Out
1
cabeçalho do TPM (Trusted Platform Module) 1 x conector da placa de expansão Thunderbolt
1 conector de porta serial 1 cabeçote de porta
paralela
1 x 1 jumper Clear CMOS
Especificações Físicas
Fator de forma: ATX
Dimensões (L x A): 12,01 "x 8,86"
Características:
I / O Controller
iTE I / O Controller Chip
H / W Monitoramento
de tensão Sistema de detecção de
CPU / System / Chipset detecção de temperatura
CPU / CPU velocidade do ventilador OPT / Sistema de detecção de
CPU / System / Chipset superaquecimento aviso
fã OPT CPU / CPU / Sistema falha aviso
CPU /
Controle de velocidade do ventilador da CPU OPT / Sistema * Se a função de controle da velocidade da ventoinha é suportada dependerá do refrigerador instalado.
BIOS
2 x 64 Mbit flash
Uso de AMI UEFI BIOS licenciado
Suporte para DualBIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas
de apoio à App Center
* aplicações está disponível na App Center pode variar de acordo com modelo de placa-mãe. Funções suportadas de cada aplicação também podem variar dependendo das especificações da placa-mãe.
3D OSD
@BIOS
Ambiente LED
AutoGreen
Nuvem Estação
EasyTune
Fácil RAID
Fast Boot
Inteligente TimeLock
Smart Teclado
Smart Backup
System Visualizador de Informação
USB Blocker
Suporte para Q-Flash
Suporte para Smart Switch
Suporte para Xpress Instalar
Bundle Software
Norton Internet Security (versão OEM)
Intel Smart Response Tecnologia
cFosSpeed
Suporte a sistemas operacionais
para Windows 10 / 8.1 / 7
