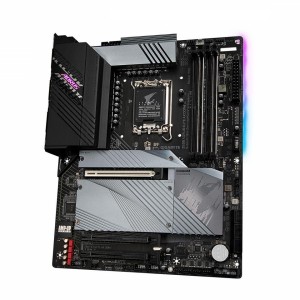

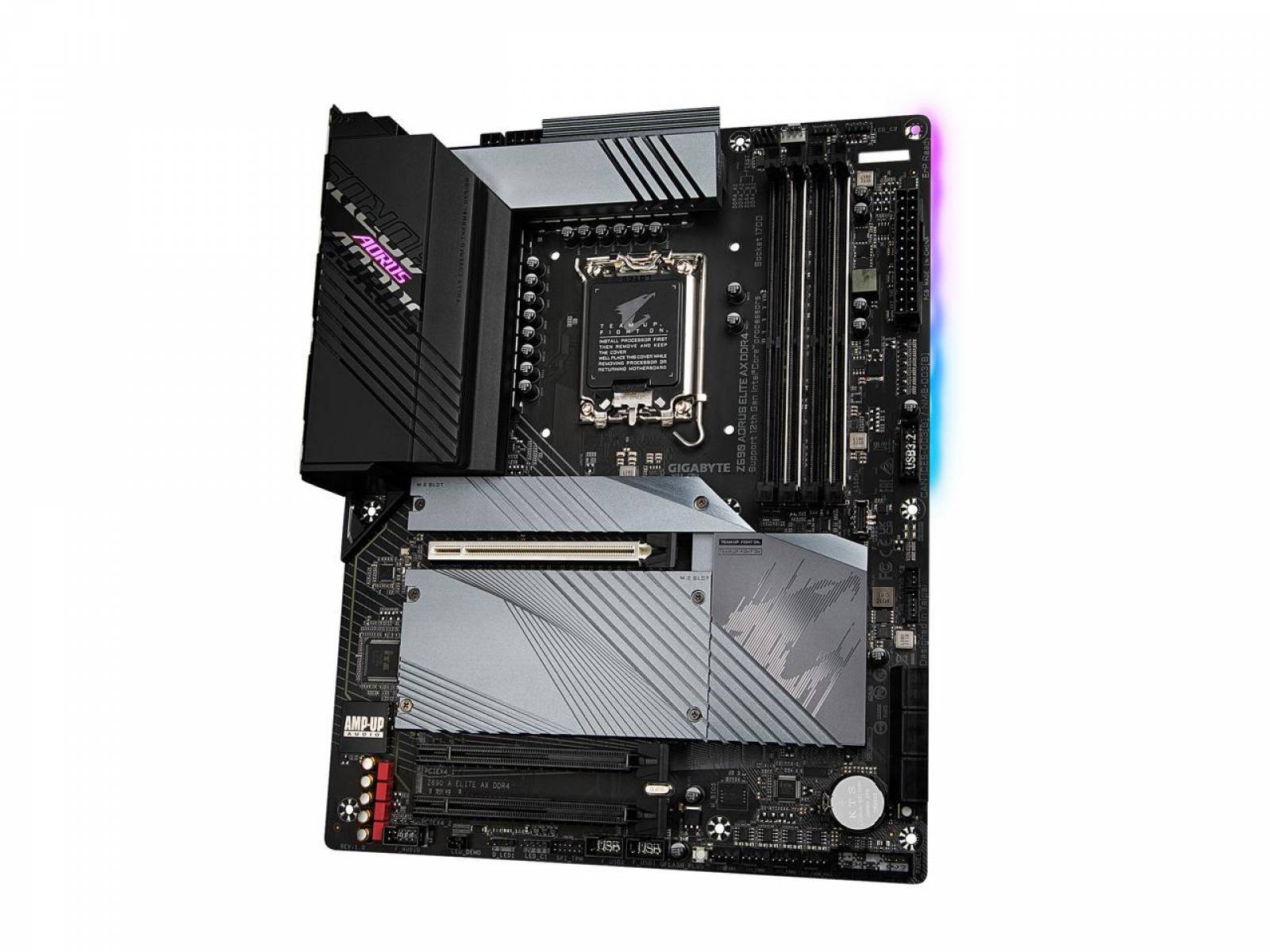

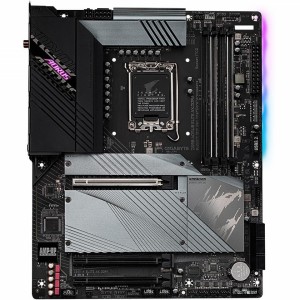

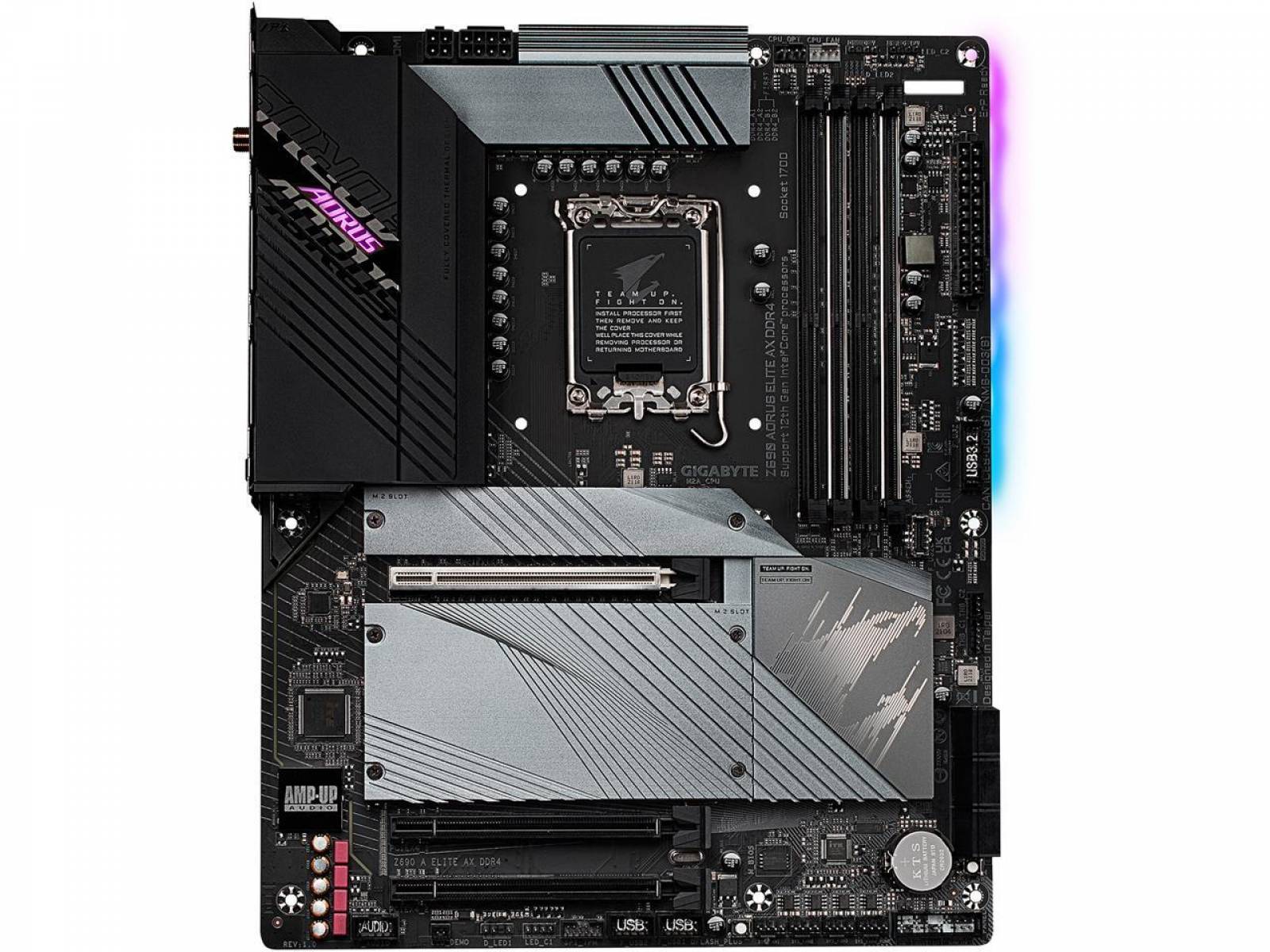

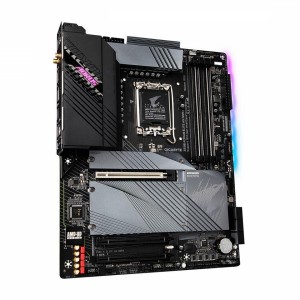

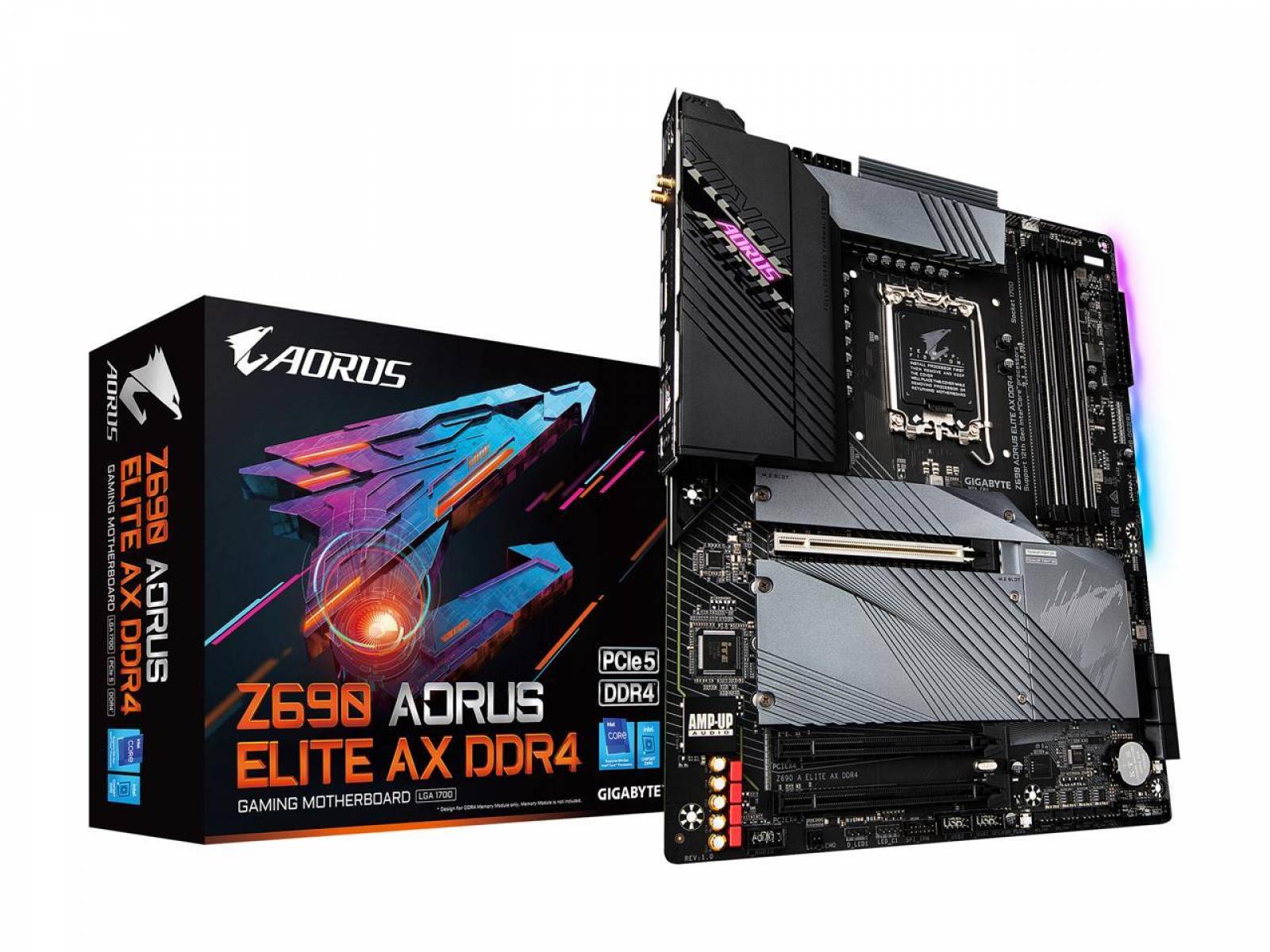

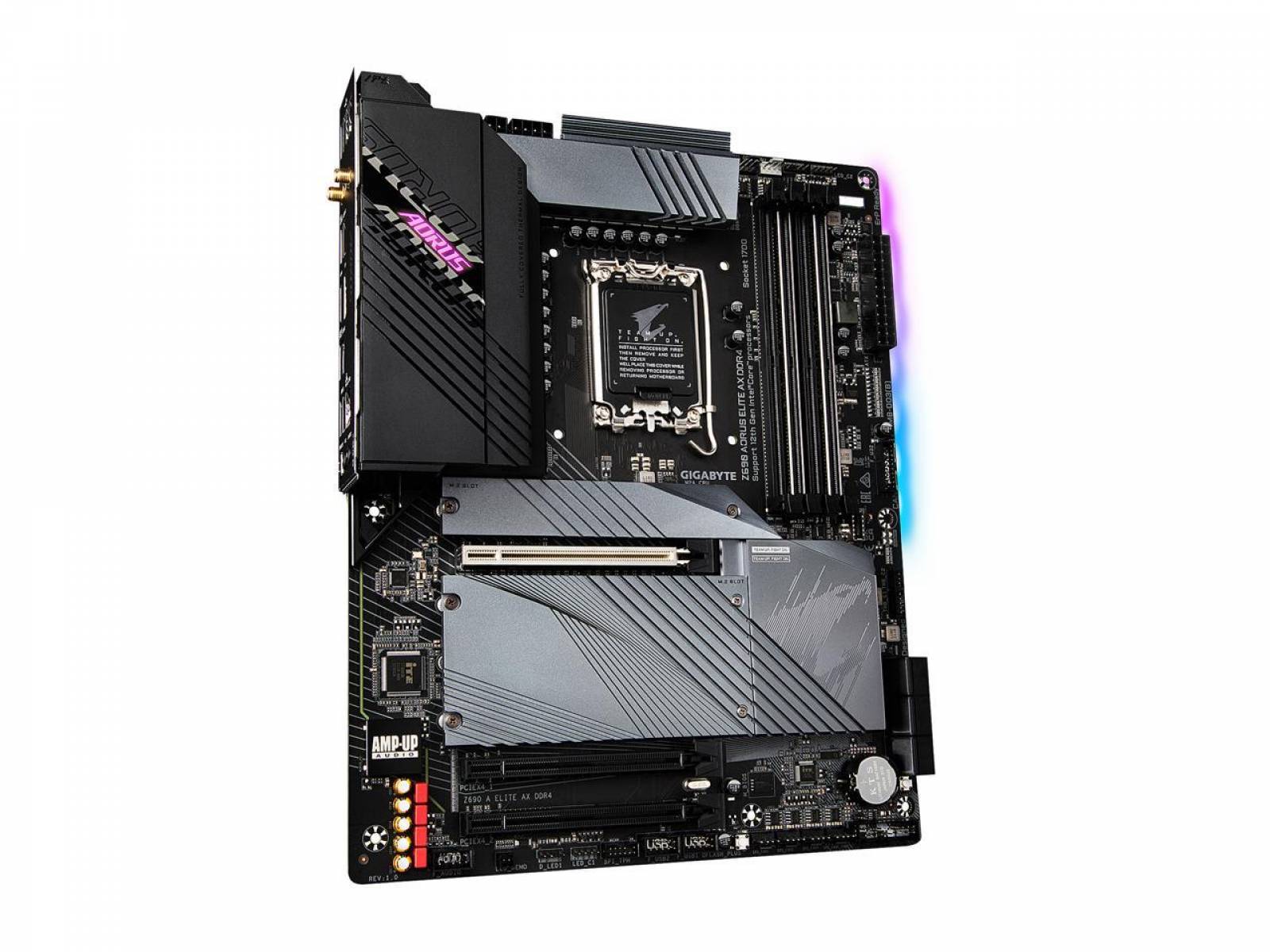

Domine supremo com a placa-mãe para jogos GIGABYTE Z690 AORUS. Ele é construído com recursos inovadores para liberar todo o potencial dos mais recentes processadores Intel Core de 12ª geração e dos próximos dispositivos PCIe 5.0. Aumente a conectividade com Wi-Fi 6, LAN de 2,5 GbE e USB 3.2 Gen 2x2 Type-C. Os atrasos não o impedirão novamente.
Projeto de VRM digital direto
Para garantir o máximo Turbo Boost e desempenho de overclock da CPU da nova geração da Intel, a série GIGABYTE Z690 está equipada com o melhor design VRM já construído com componentes da mais alta qualidade.
PROJETO DE VRM DIRETO DA GIGABYTE
O processo de fabricação mais avançado e a maior contagem de núcleos na nova geração de CPUs exigem que as placas-mãe utilizem um design VRM mais sofisticado para fazer com que as CPUs funcionem com todo o seu potencial. A GIGABYTE usa DESIGN VRM totalmente DIRETO, MOSFETs de alta qualidade e capacitores de polímero de tântalo para obter maior eficiência, ondulação de tensão mais baixa e temperatura mais baixa do que o design VRM paralelo tradicional.
Suporte para DDR4 XMP até 5333 MHz e além *
AORUS está oferecendo uma plataforma testada e comprovada que garante compatibilidade adequada com perfis de até 5333 MHz e além. Tudo o que os usuários precisam fazer para obter esse aumento de desempenho é garantir que seu módulo de memória seja compatível com XMP e que a função XMP esteja ativada e habilitada em sua placa-mãe AORUS.
* O suporte ao perfil XMP pode variar dependendo do módulo de memória.
Consulte a lista completa de suporte de memória validada. As características do produto podem variar de acordo com o modelo.
Armazenamento RAID
SSDs triplos de 7 G/s Gen4 M.2 PCIe em RAID 0
O exclusivo 3 PCIe 4.0 M.2 da CPU e o SSD de 7.000 MB/s de 2ª geração fornecem desempenho inigualável de leitura/gravação de até 21.053 e 15.499 MB/s.
Otimização de Núcleos Híbridos
Com a nova tecnologia Intel Hybrid, a GIGABYTE cria exclusivamente dois novos "CPU Upgrade" em perfis de BIOS para atender a diferentes cenários de usuários ajustando a política de ativação e voltagem do P-Core e E-Core.
Design Térmico
1. Design Térmico Totalmente Coberto
MOSFET de alta cobertura e dissipadores de calor de moldagem integrados para melhorar a eficiência térmica com melhor fluxo de ar e troca de calor.
2. M.2 Guarda Térmica II
O M.2 Thermal Guard II usa um design de dissipador de calor de dupla face e evita estrangulamentos e gargalos em SSDs M.2 de alta velocidade ao dissipar o calor antes que ele se torne um problema.
3. Proteção térmica ampliada
O dissipador de calor M.2 de dupla face ampliado evita que SSDs PCIe 4.0/3.0 de alta velocidade e grande capacidade com flash lateral duplo estrangulamento devido ao superaquecimento.
4. Almofada térmica de 5 W/mK
Ao usar almofadas de condutividade térmica de 5 W/mK com 1,5 mm de espessura, ele pode transferir 2,7 vezes mais calor em comparação com as almofadas térmicas tradicionais ao mesmo tempo.
5. PCB de cobre 2X
O design de PCBs de cobre 2X reduz efetivamente a temperatura do componente por sua alta condutividade térmica e baixa impedância.
Dissipador de calor MOSFET totalmente coberto
1. 2X Grande Superfície
Área de superfície aumentada até 2 vezes maior em comparação com os dissipadores de calor tradicionais. Melhora a dissipação de calor dos MOSFETs.
2. Construção de peça única real
TMOS é um verdadeiro dissipador de calor de peça única. Seu design de peça única e superfície maior melhoram drasticamente o desempenho de resfriamento em relação ao design de várias peças dos concorrentes.
3. Projeto de corte múltiplo
O TMOS possui vários canais e entradas no dissipador de calor. Este design permite a passagem do fluxo de ar, o que leva a uma grande melhoria no desempenho da transferência de calor.
M.2 Guarda Térmica II
1. Guarda Térmica AORUS M.2 II
O M.2 Thermal Guard II usa um design de dissipador de calor de dupla face e evita estrangulamentos e gargalos em SSDs M.2 de alta velocidade ao dissipar o calor antes que ele se torne um problema.
2. Dissipador de calor + almofada térmica (para cima)
3. Parafuso Cativo
Para evitar a falta do parafuso do dissipador de calor M.2
4. M.2 SSD
5. Dissipador de calor + almofada térmica (inferior)
3% mais frio ao implementar
2x design de PCB de cobre
Ao adotar 2x cobre na camada interna do PCB, ele reduz a temperatura dos componentes em pelo menos 3%, transformando o PCB em um dissipador de calor de cobre superfino para dissipar o calor dos componentes de forma eficaz, devido à sua alta condutividade térmica e menor impedância.
Ventilador Inteligente 6
O Smart Fan 6 contém vários recursos exclusivos de resfriamento que garantem que o PC para jogos mantenha seu desempenho enquanto permanece fresco e silencioso. Múltiplos conectores de ventoinha podem suportar ventoinha e bomba PWM/DC, e os usuários podem definir facilmente cada curva de ventoinha com base em diferentes sensores de temperatura em toda a placa por meio de uma interface de usuário intuitiva.
* Para desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.
PCI Express 3.0 x16
2 x PCI Express 3.0 x16, rodando a x4 (PCIEX4_1, PCIEX4_2)
SATA 6Gb/s
6x SATA 6Gb/s
M.2
CPU:
1 conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 PCIe 4.0 x4/x2 compatível com SSD) (M2A_CPU)
Chipset:
1 conector M.2 (soquete 3, chave M, tipo 2260/ 2280/22110 SATA e suporte PCIe 4.0 x4/x2 SSD) (M2M_SB)
2 x conectores M.2 (soquete 3, chave M, tipo 2260/2280/22110 PCIe 4.0 x4/x2 suporte SSD) (M2Q_SB/M2P_SB)
Pronto para Intel Optane
Sim
* A aceleração do sistema com Intel Optane Memory só pode ser habilitada nos conectores M.2 suportados pelo Chipset.
RAID SATA
01/05/10
Chipset de áudio
Realtek ALC1220-VB CODEC
* A saída de linha do painel traseiro suporta áudio DSD.
Canais de áudio
Saída analógica de 2
canais Sinais digitais de 7.1 canais
* A saída real de sinais digitais pode variar dependendo do conteúdo de reprodução e do software usado, e é necessário um DAC externo.
Chipset LAN
Chip de LAN Realtek 2.5GbE
Velocidade máxima da LAN
10/100/1000/2500 Mbps
Rede sem fio
Intel Wi-Fi 6 AX201
WIFI a/b/g/n/ac/ax
Bluetooth
bluetooth 5.2

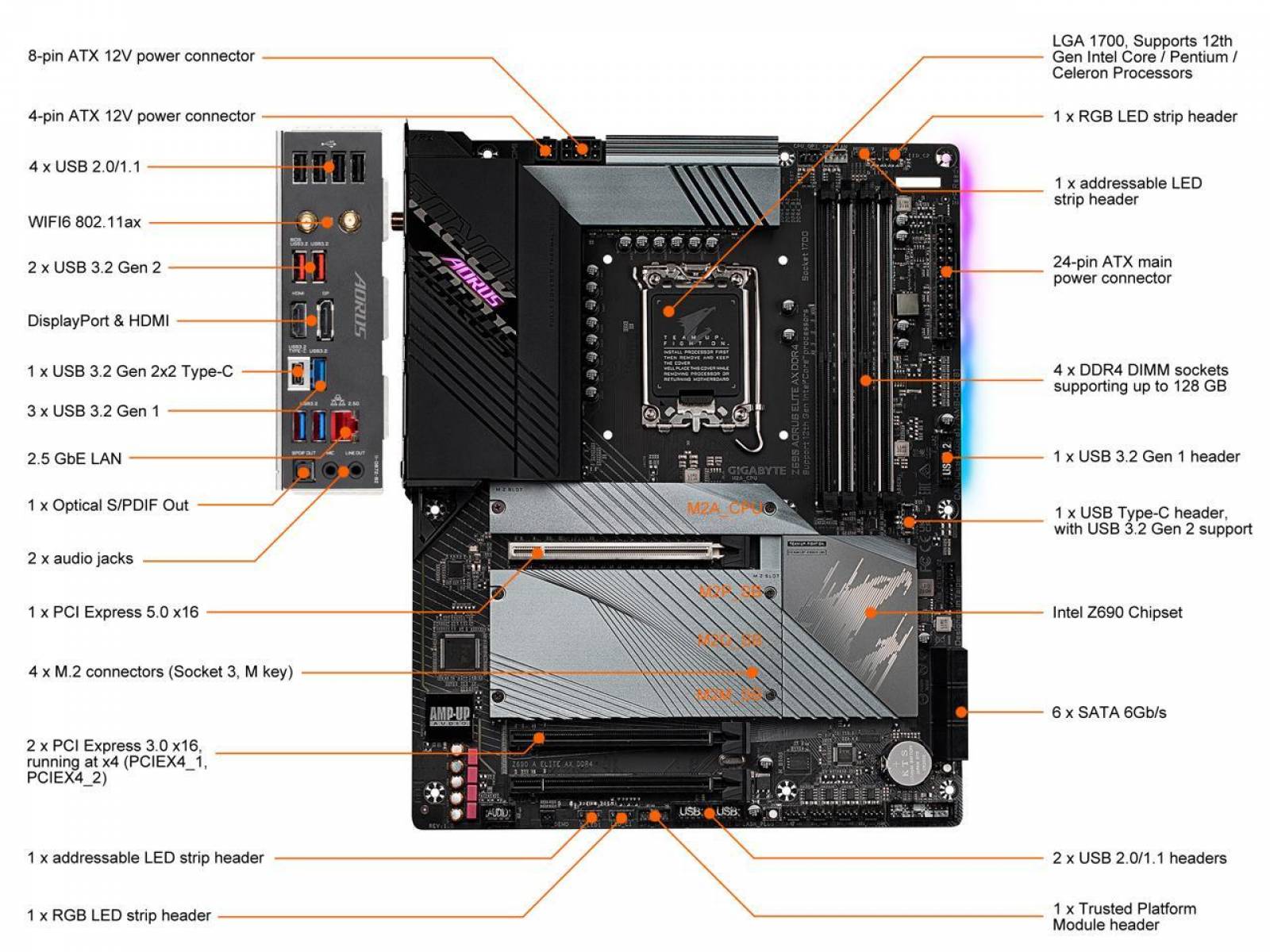

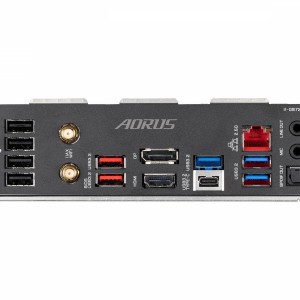

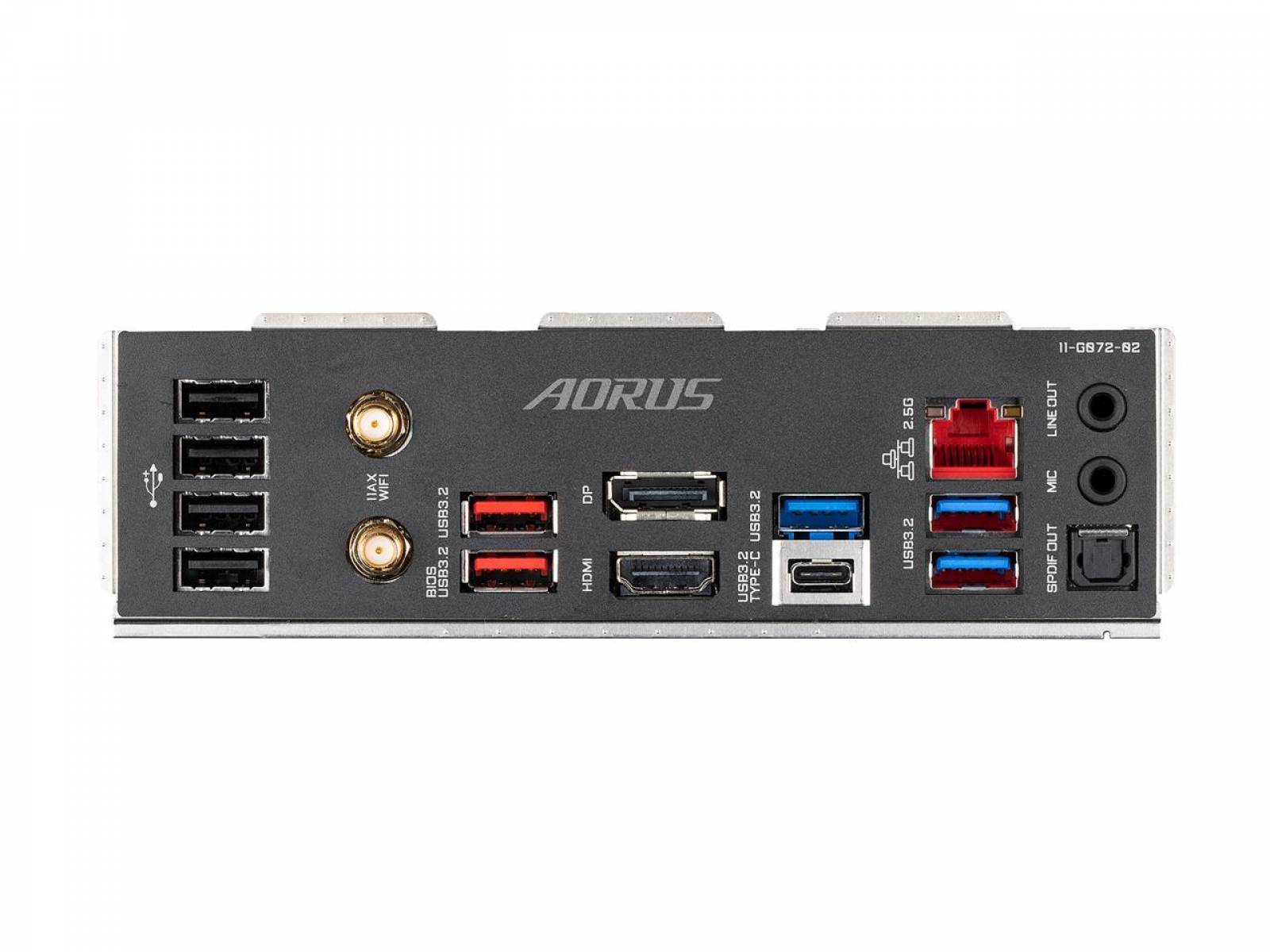

Portas traseiras de E/S
1 porta USB Type-C, com suporte para USB 3.2 Gen 2x2
2 portas USB 3.2 Gen 2 Type-A (vermelhas)
3 portas USB 3.2 Gen 1
4 portas USB 2.0/1.1
2 conectores de antena SMA (2T2R)
1 x porta HDMI
1 x DisplayPort
1 x porta RJ-45
1 x conector óptico S/PDIF Out
2 x conectores de áudio
USB integrado
1 x cabeçalho USB tipo C, com suporte para USB 3.2 Gen 2
1 x cabeçalho USB 3.2 Gen 1
2 x cabeçalhos USB 2.0/1.1
Outros conectores
1 x cabeçalho do ventilador da CPU
1 x cabeçalho do ventilador da CPU de resfriamento a água
3 x cabeçalhos do ventilador do sistema
1 x cabeçalho do ventilador do sistema/bomba de resfriamento a água
2 x cabeçalhos de faixa de LED endereçáveis
2 x cabeçalhos de faixa de LED RGB
1 x cabeçalho do painel frontal
1 x cabeçalho de áudio do painel frontal
2 x Conectores de placa complementar Thunderbolt
1 x cabeçalho Trusted Platform Module (apenas para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x botão de reinicialização
1 x botão Q-Flash Plus
1 x jumper de reinicialização
1 x Jumper Clear CMOS
* Todos os conectores de ventoinha estão sujeitos a suporte AIO_Pump, bomba e ventoinha de alto desempenho com a capacidade de fornecer até 2A/12V @ 24W.
Fator de forma
ATX
Iluminação LED
RGB

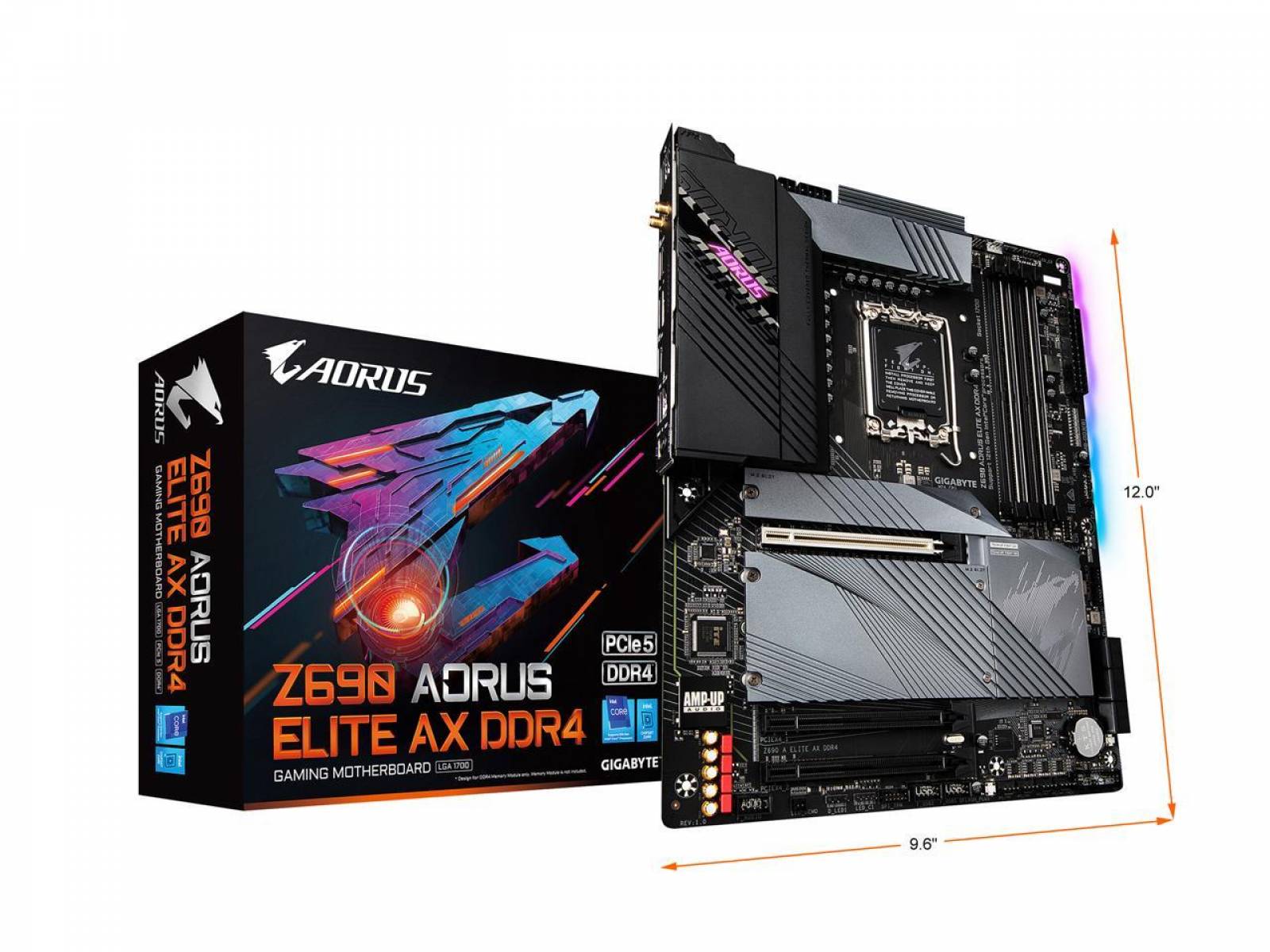

Dimensões (L x L)
12,0" x 9,6"
Pino de energia
1 conector de alimentação principal ATX de 24 pinos
1 conector de alimentação ATX 12V de 8 pinos
1 conector de alimentação ATX 12V de 4 pinos
Windows 11
Preparar
Características
Tecnologia Multi-Graphics:
Suporte para as tecnologias AMD Quad-GPU CrossFire e 2-Way AMD CrossFire
Controlador de E/S:
Chip controlador de E/S iTE
Monitoramento de H/W:
Detecção de tensão Detecção de
temperatura Detecção
de velocidade do ventilador Detecção
de taxa de fluxo de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade
do ventilador * O suporte da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) instalado.
BIOS:
1 x 256 Mbit flash
Uso de AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Recursos exclusivos:
Suporte para APP Center
* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe. @BIOS
EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Suporte para Q-Flash Plus Suporte para Q-Flash Suporte para Xpress Install Bundle Software: Norton Internet Security (versão OEM) Realtek Gaming LAN Bandwidth Control Utility Operação Sistema: Suporte para Windows 10 de 64 bits
