Classificação dos mais vendidos

Nº 81 em placas- mãe Intel

Marca

GIGABYTE

Modelo

Z690UD DDR4

Tipo de soquete da CPU

LGA 1700

* É necessário um suporte de montagem LGA1700 dedicado.

Tipo de CPU

Suporta 13ª / 12ª geração Intel Core, Pentium Gold, processadores Celeron

chipset

Intel Z690

Chipset de vídeo integrado

Suportado apenas por CPU com gráfico integrado

Número de slots de memória

4x288 pinos (DDR4)

Padrão de memória

DDR4 5333(OC) / 5133(OC) / 5000(OC) / 4933(OC) / 4800(OC) / 4700(OC) / 4600(OC) / 4500(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3666(OC) / 3600(OC) / 3466(OC) / 3400(OC) / 3333(OC) / 3300(OC) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133

Memória Máxima Suportada

128 GB

Canal suportado

canal duplo

PCI Express 5.0 x16

1 x PCI Express 5.0 x16

* Para desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.

PCI Express 3.0 x16

2 x PCI Express 3.0 x16

* PCIEX4 rodando a x4.

* PCIEX1_4 rodando em x1.

PCI Express x1

2 x PCI Express 3.0 x1

SATA 6Gb/s

6x SATA 6Gb/s

M.2

CPU:

1 conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 PCIe 4.0 x4/x2 compatível com SSD) (M2A_CPU)

Chipset:

1 conector M.2 (soquete 3, chave M, tipo 2260/ 2280 PCIe 4.0 x4/x2 SSD compatível) (M2P_SB)

1 conector M.2 (soquete 3, chave M, tipo 2260/2280 PCIe 4.0 x4/x2 compatível com SSD) (M2Q_SB)

Pronto para Intel Optane

Intel Optane Memory Ready

* A aceleração do sistema com Intel Optane Memory só pode ser habilitada nos conectores M.2 suportados pelo Chipset.

RAID SATA

01/05/10

Chipset de áudio

CODEC de áudio Realtek

Canais de áudio

Canais 7.1

* Para configurar o áudio de 7.1 canais, você precisa abrir o software de áudio e selecionar Configurações avançadas do dispositivo > Dispositivo de reprodução para alterar a configuração padrão primeiro. Visite o site da GIGABYTE para obter detalhes sobre a configuração do software de áudio.

Chipset LAN

Chip de LAN Realtek 2.5GbE

Velocidade máxima da LAN

10/100/1000/2500 Mbps

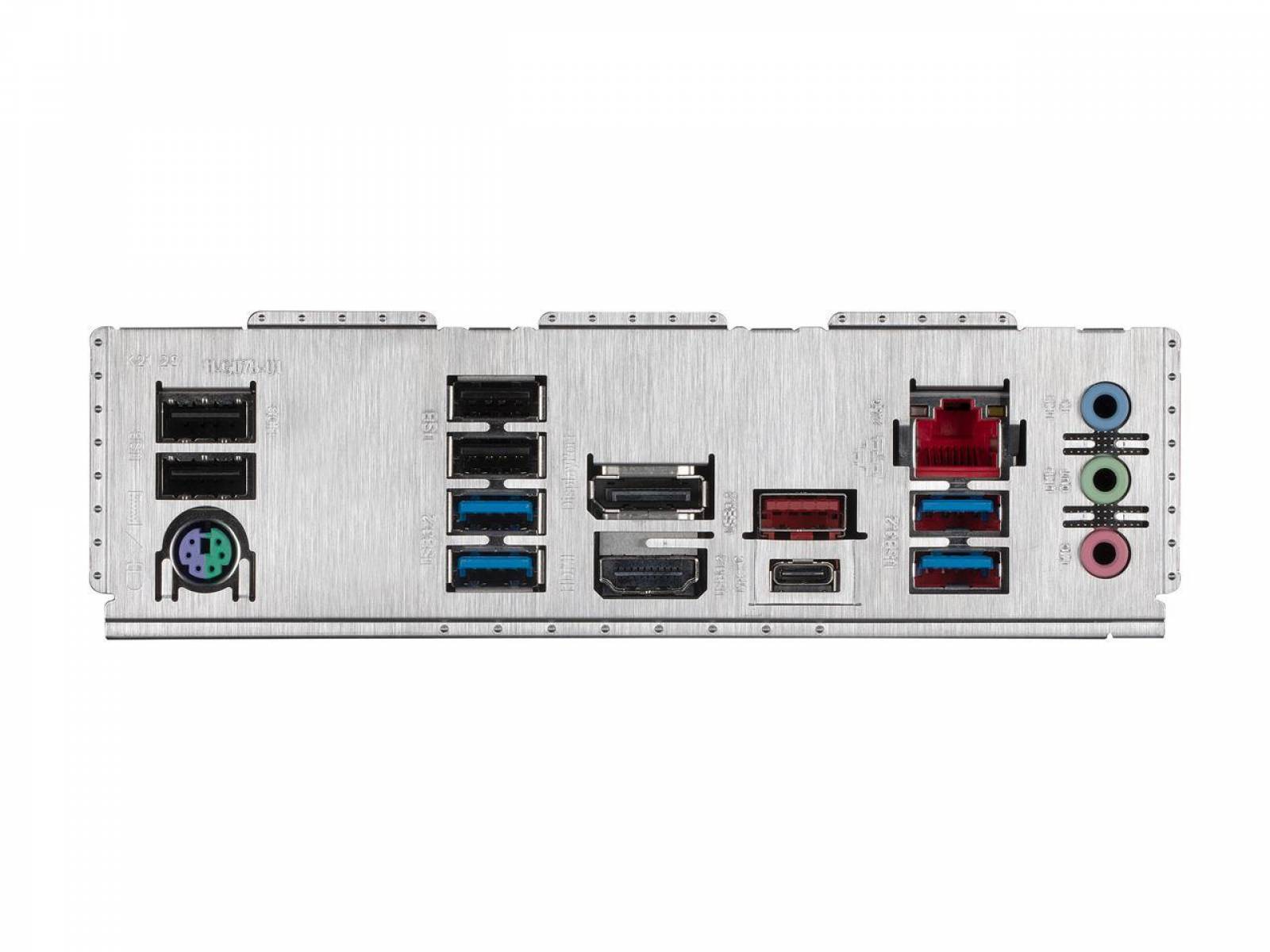

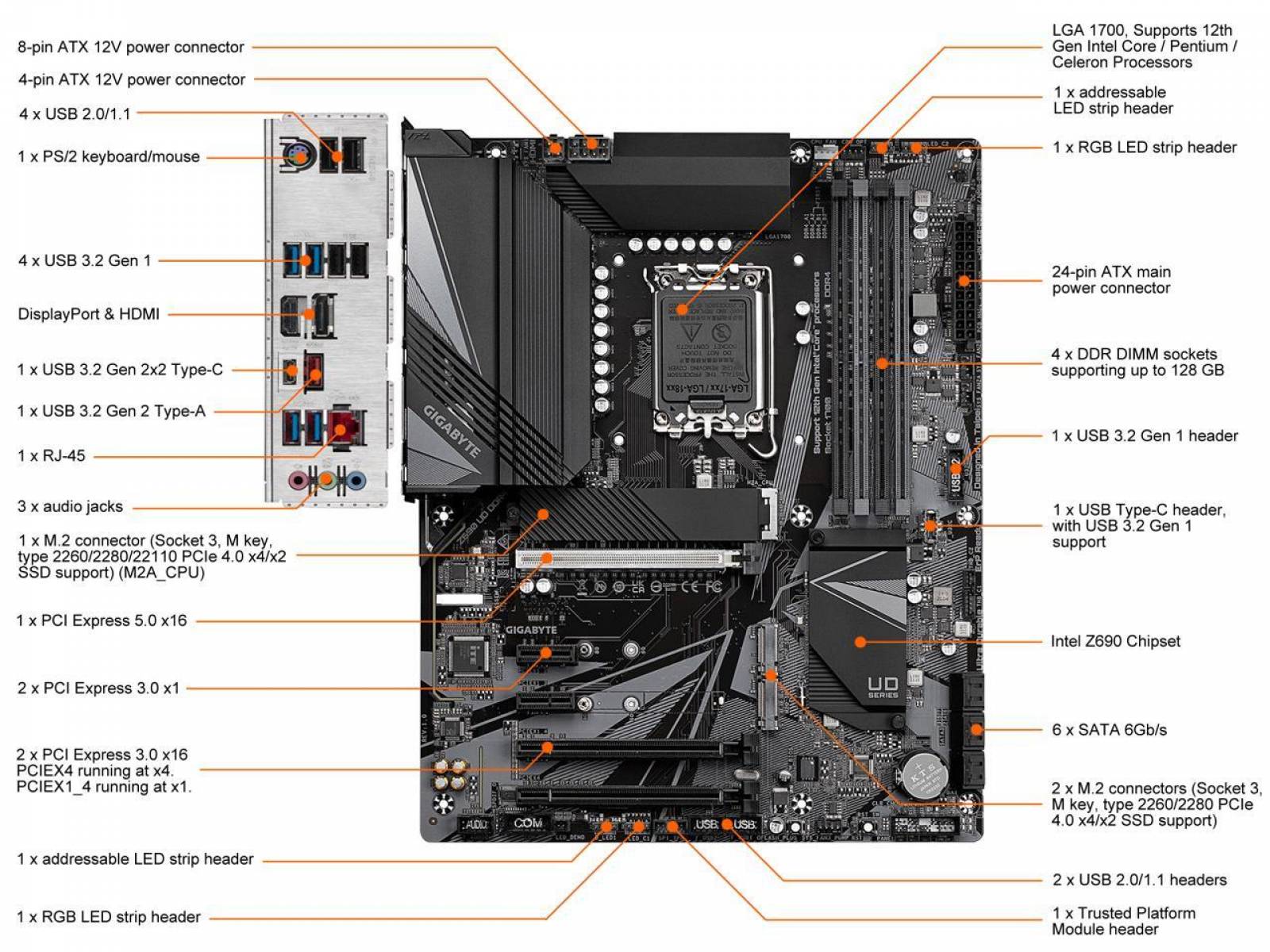

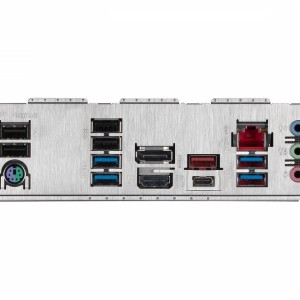

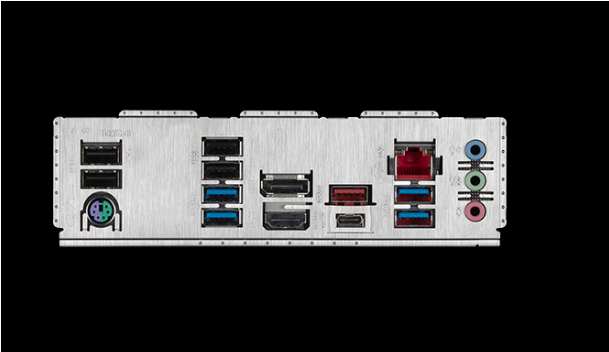

Portas traseiras de E/S

1 x porta de teclado/mouse PS/2

1 x DisplayPort

1 x porta HDMI

1 x porta USB tipo C, com suporte USB 3.2 Gen 2x2

1 x porta USB 3.2 Gen 2 tipo A (vermelha)

4 x portas USB 3.2 Gen 1

4 portas USB 2.0/1.1

1 porta RJ-45

3 conectores de áudio

USB integrado

1 x cabeçalho USB tipo C, com suporte para USB 3.2 Gen 1

1 x cabeçalho USB 3.2 Gen 1

2 x cabeçalhos USB 2.0/1.1

Outros conectores

1 x cabeçalho do ventilador da CPU

1 x cabeçalho do ventilador da CPU de resfriamento a água

3 x cabeçalhos do ventilador do sistema

1 x cabeçalho do ventilador do sistema/bomba de resfriamento a água

2 x cabeçalhos de faixa de LED endereçáveis

​​2 x cabeçalhos de faixa de LED RGB

1 x cabeçalho do painel frontal

1 x cabeçalho de áudio do painel frontal

1 x S/PDIF Out header

1 x serial port header

2 x Thunderbolt add-in card conectores

1 x Trusted Platform Module header (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

1 x botão de reset

1 x jumper de reinicialização

1 x botão Q-Flash Plus

1 x jumper Clear CMOS

* Todos os cabeçalhos do ventilador estão sujeitos a suporte AIO_Pump, bomba e ventilador de alto desempenho com a capacidade de fornecer até 2A/12V @ 24W.

Fator de forma

ATX

Iluminação LED

RGB

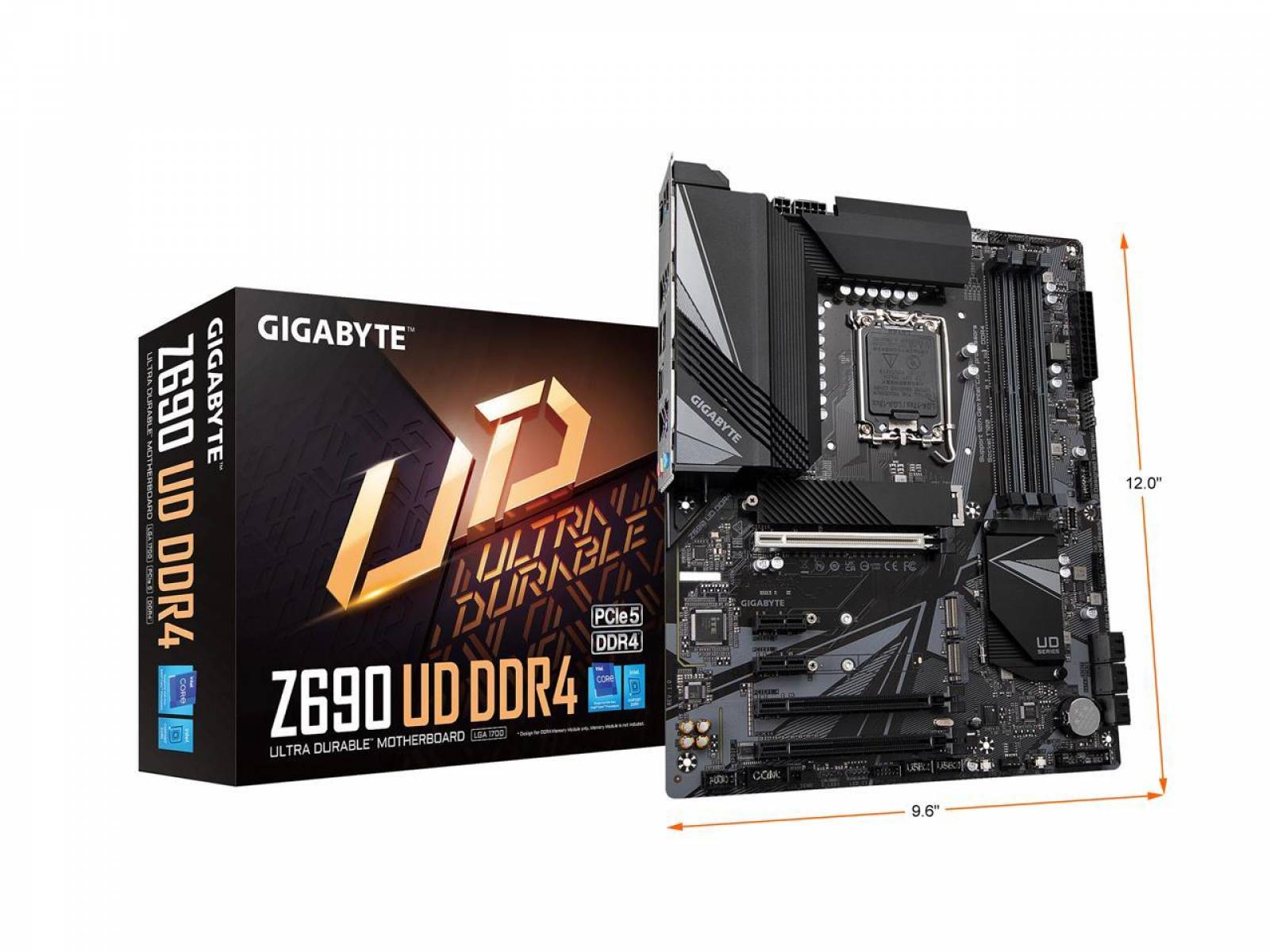

Dimensões (L x L)

12,0" x 9,6"

Pino de força

1 conector de alimentação principal ATX de 24 pinos

1 conector de alimentação ATX 12V de 8 pinos

1 conector de alimentação ATX 12V de 4 pinos

Windows 11

Suportado

Características

Tecnologia Multi-Graphics:

Suporte para as tecnologias AMD Quad-GPU CrossFire e 2-Way AMD CrossFire

Controlador de E/S:

Chip controlador de E/S iTE

Monitoramento de H/W:

Detecção de tensão Detecção de

temperatura Detecção

de velocidade do ventilador Detecção

de taxa de fluxo de resfriamento de água

Aviso de falha do ventilador

Controle de velocidade

do ventilador * O suporte da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) instalado.

BIOS:

1 x 256 Mbit flash

Uso de AMI UEFI BIOS

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Recursos exclusivos:

Suporte para APP Center

* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe. @BIOS

EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Suporte para Q-Flash Plus Suporte para Q-Flash Suporte para Xpress Install Bundle Software: Norton Internet Security (versão OEM) Realtek Gaming LAN Bandwidth Control Utility Operação Sistema: Suporte para Windows 10 de 64 bits
