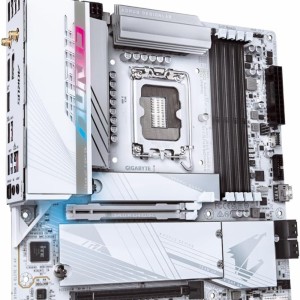

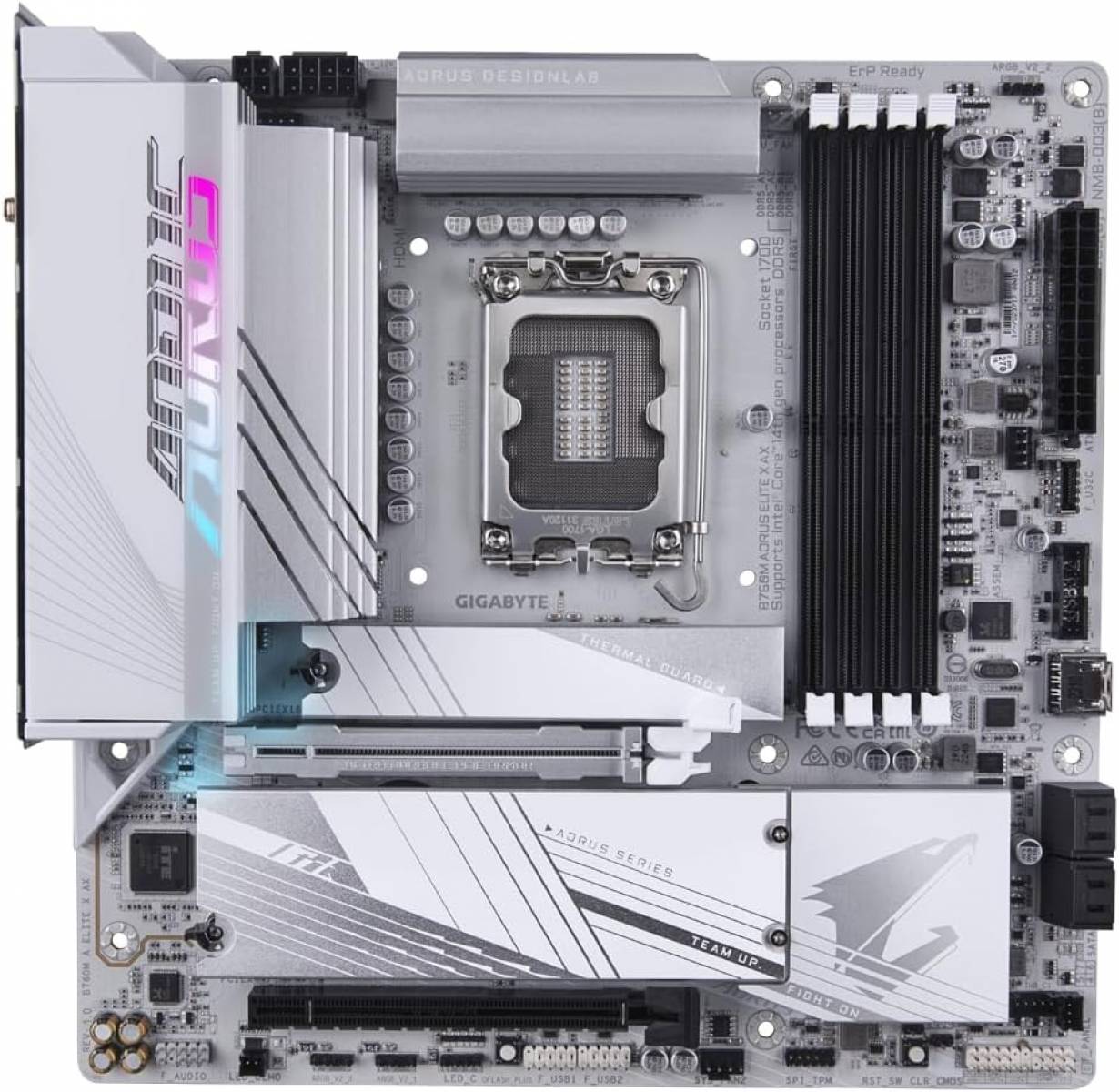

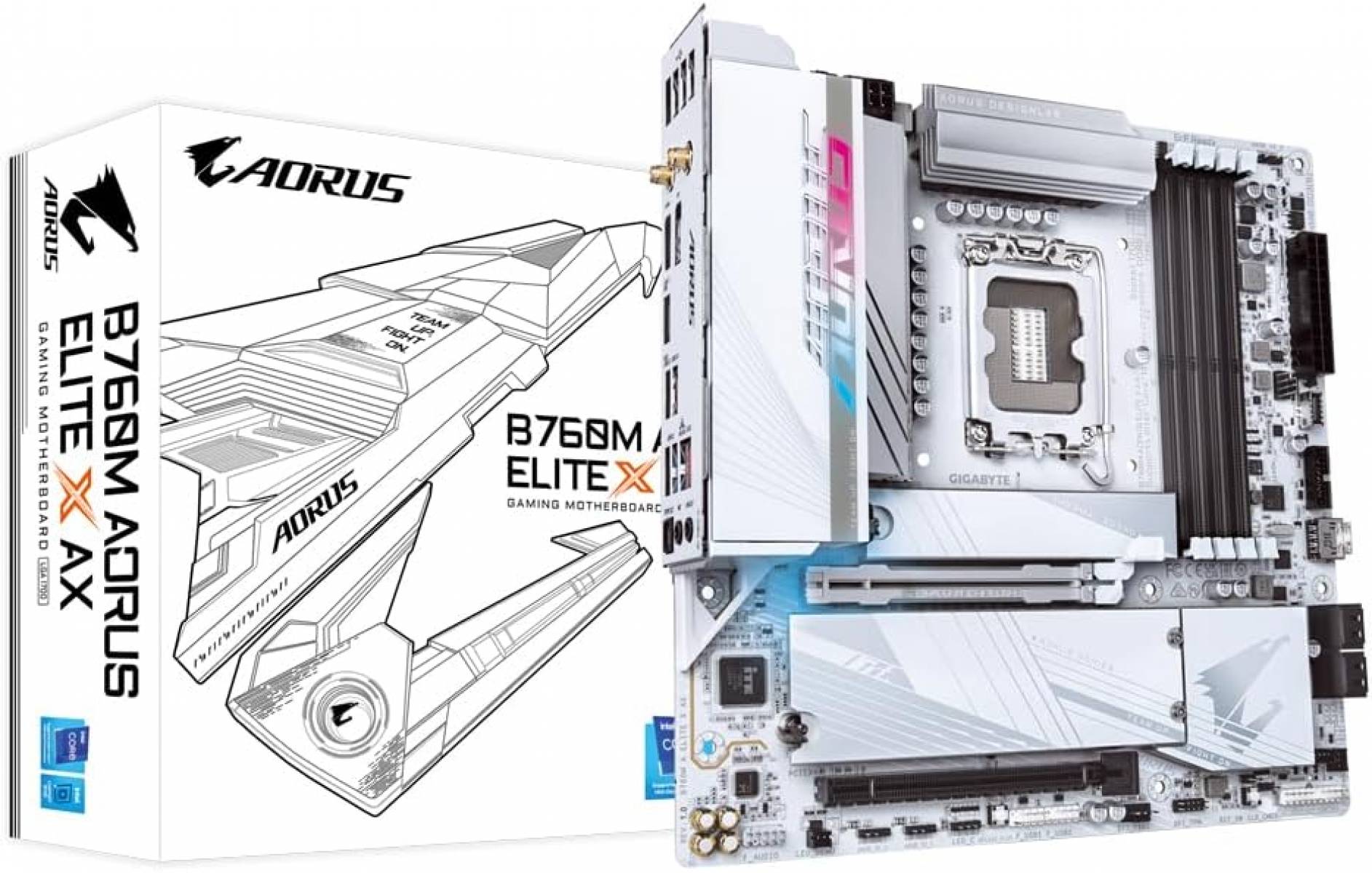

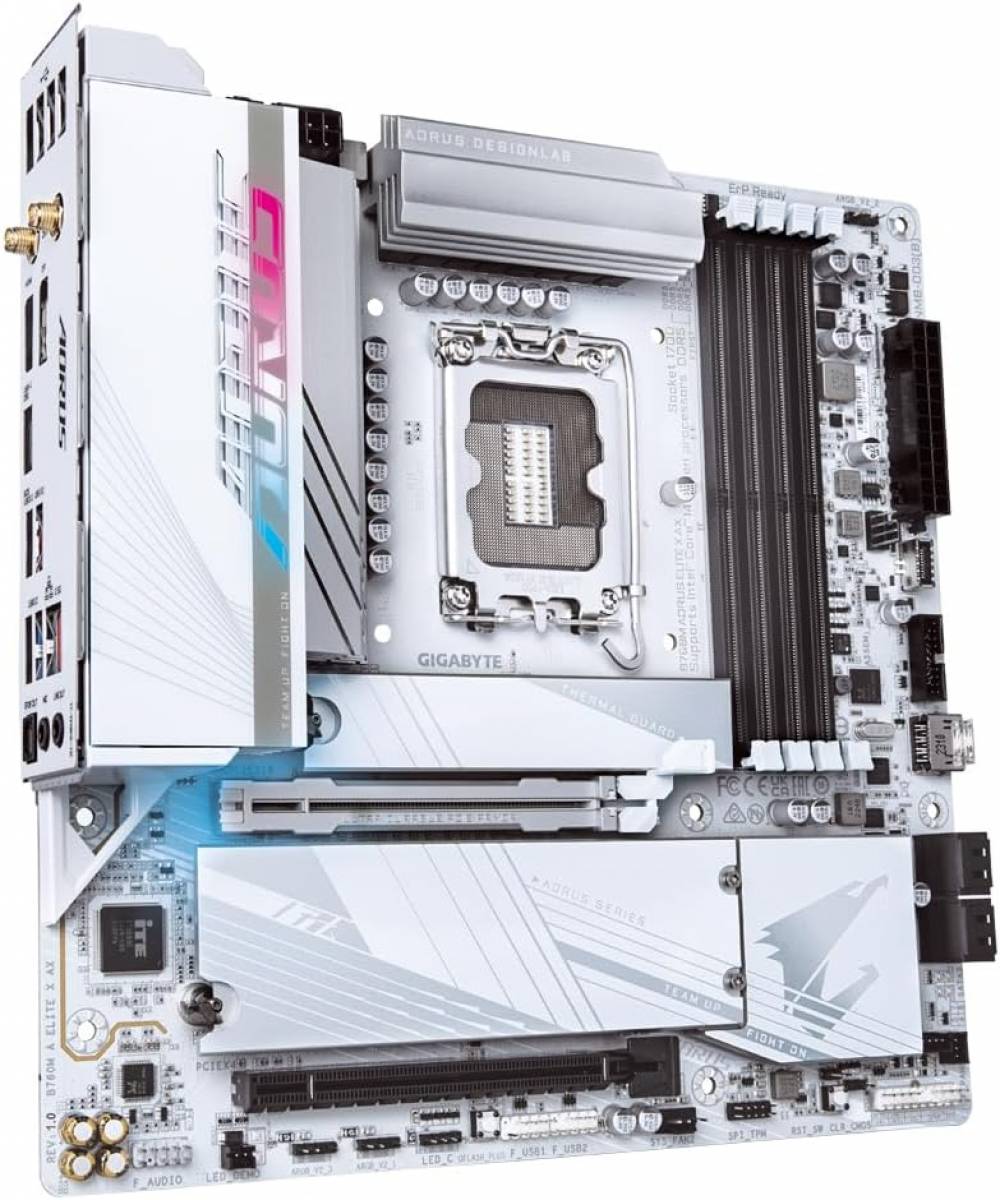

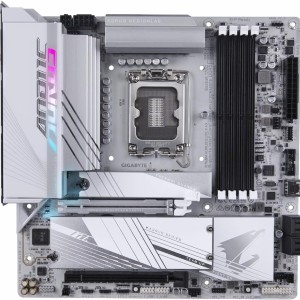

Placa Mãe mATX B760M Aorus Elite X AX Gigabyte LGA 1700 DDR5 Wi-Fi HDMI DP M.2 USB
A Placa Mãe B760M Aorus Elite X AX é projetada para suportar os processadores Intel Core de 14º e 13º geração, com uma solução VRM digital de 14+1+1 fases para um desempenho excepcional. Com suporte para memória DDR5 em modo Dual Channel e um BIOS UC intuitivo, oferece uma experiência centrada no usuário. Conta com uma eficiente dissipação térmica com VRM Thermal Armor Advanced e M.2 Thermal Guard, garantindo estabilidade mesmo em cargas pesadas. Além disso, possui uma rede rápida com LAN de 2,5 GbE e Wi-Fi 6E, e áudio confiável com áudio HD de 8 canais e capacitores de nível audiófilo.
Compre agora sua b760 aorus na Netshop informática
CPU
- Soquete LGA1700: suporte para processadores Intel Core de 14ª, 13ª e 12ª gerações, Pentium Gold e Celeron*
- O cache L3 varia de acordo com a CPU
* Consulte a "Lista de suporte de CPU" para obter mais informações.
Chipset
- Chipset Intel B760 Express
Memória
- Suporte para DDR5 8266(OC) / 8200(OC) / 8000(OC) / 7950(OC) / 7900(OC) / 7800(OC) / 7600(OC) / 7400(OC) / 7200(OC) / 7000( OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / Módulos de memória de 4.000 MT/s
- 4 soquetes DIMM DDR5 com suporte para até 192 GB (capacidade DIMM única de 48 GB) de memória do sistema
- Arquitetura de memória de canal duplo
- Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operar em modo não ECC)
- Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer não ECC
- Suporte para módulos de memória Extreme Memory Profile (XMP)
(a configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM, consulte a "Lista de suporte de memória" para obter mais informações.)
Gráficos integrados
Suporte para processador gráfico integrado - Intel HD Graphics:
- 1 porta HDMI, com suporte para resolução máxima de 4096x2160 a 60 Hz
* Suporte para versão HDMI 2.1 e HDCP 2.3.
** Suporte para portas nativas compatíveis com HDMI 2.1 TMDS.
- 1 x porta HDMI frontal, suportando uma resolução máxima de 1920x1080 a 30 Hz
* Suporte para HDMI 1.4.
- 1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
* Suporte para versão DisplayPort 1.2 e HDCP 2.3
(As especificações gráficas podem variar dependendo do suporte da CPU.)
Áudio
- Realtek Audio CODEC
- Áudio de alta definição
- 2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.
- Suporte para saída S/PDIF
LAN
- Chip LAN Intel 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)
Módulo de comunicação sem fio
Realtek Wi-Fi 6E RTL8852CE (PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax, com suporte para bandas de frequência portadora de 2,4/5/6 GHz
- BLUETOOTH 5.3
- Suporte para 11ax 160MHz padrão sem fio
Intel Wi -Fi 6E AX211 (para PCB rev. 1.1)
- WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz
- BLUETOOTH 5.3
- Suporte para padrão sem fio 11ax 160MHz
(a taxa de dados real pode variam dependendo do ambiente e do equipamento.)
Slots de expansão
CPU:
- 1 x slot PCI Express x16, suportando PCIe 5.0 e rodando em x16 (PCIEX16)
* Para um desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.
Chipset:
- 1 x slot PCI Express x16, suportando PCIe 4.0 e rodando em x4 (PCIEX4)
Interface de armazenamento
CPU:
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
- 1 x conector M.2 (soquete 3, chave M, tipo 22110/2280 PCIe Suporte SSD 4.0 x4/x2) (M2P_SB)
- 4 conectores SATA 6 Gb/s
- Suporte RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA
USB
Chipset:
- 1 x porta USB Type-C no painel traseiro, com suporte para USB 3.2 Gen 2x2
- 1 x porta USB Type-C com suporte para USB 3.2 Gen 2, disponível através do conector USB interno
- 1 x USB 3.2 Gen 2 portas Tipo A (vermelhas) no painel traseiro
- 1 x portas USB 3.2 Gen 1 no painel traseiro
- 4 x portas USB 2.0/1.1 disponíveis através dos conectores USB internos
Chipset+Hub USB 3.2 Gen 1:
- 4 x USB 3.2 Portas Gen 1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
Chipset+Hub USB 2.0:
- 4 portas USB 2.0/1.1 no painel traseiro
Conectores internos de E/S
- 1 x conector de alimentação principal ATX de 24 pinos
- 1 x conector de alimentação ATX 12V de 8 pinos
- 1 x conector de alimentação ATX 12V de 4 pinos
- 1 x conector de ventilador de CPU
- 3 x conectores de ventilador de sistema
- 3 x cabeçalhos de faixa de LED RGB Gen2 endereçáveis
- 1 x faixa de LED RGB conector
- 2 x conectores M.2 Socket 3
- 4 x conectores SATA 6 Gb/s
- 1 x conector do painel frontal
- 1 x conector de áudio do painel frontal
- 1 x conector USB Type-C, com suporte para USB 3.2 Gen 2
- 1 x conector USB 3.2 Gen 1
- 2 x conectores USB 2.0/1.1
- 2 x conectores de placa adicional Thunderbolt
- 1 x conector Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
- 1 x porta HDMI
- 1 x botão Q-Flash Plus
- 1 x botão de reinicialização
- 1 x jumper de reinicialização
- 1 x jumper Clear CMOS

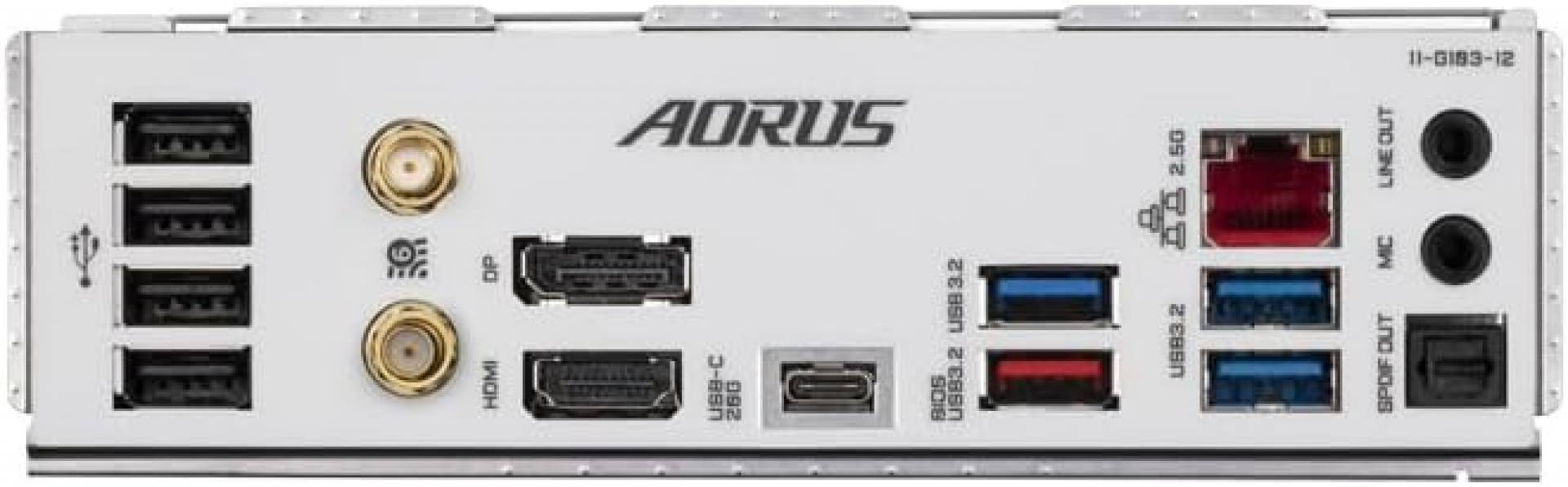

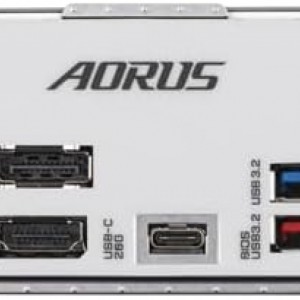

Conectores do painel traseiro
- 2 x conectores de antena SMA (2T2R)
- 1 x porta USB Type-C, com suporte para USB 3.2 Gen 2x2
- 1 x porta USB 3.2 Gen 2 Type-A (vermelha)
- 3 x portas USB 3.2 Gen 1
- 4 x portas USB 2.0/1.1
- 1 x porta HDMI
- 1 x DisplayPort
- 1 x porta RJ-45
- 1 x conector de saída óptica S/PDIF
- 2 x tomadas de áudio
Controlador de E/S
- Chip controlador de E/S iTE
Monitoramento de H/W
- Detecção de tensão
- Detecção de temperatura
- Detecção de velocidade do ventilador
- Detecção de vazão de resfriamento de água
- Aviso de falha do ventilador
- Controle de velocidade do ventilador
* O suporte da função de controle de velocidade do ventilador dependerá do ventilador que você instalar.
BIOS
- 1 x flash de 256 Mbit
- Uso de AMI UEFI BIOS licenciado
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas
- Suporte para Centro de Controle GIGABYTE (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
- Suporte para Q-Flash
- Suporte para Q-Flash Plus
Software empacotado
- Norton Internet Security (versão OEM)
- Software de gerenciamento de largura de banda LAN
Sistema operacional
- Suporte para Windows 11 de 64 bits
- Suporte para Windows 10 de 64 bits
Fator de forma
- Fator de forma mATX
- Tamanho: 24,4 cm x 24,4 cm
