Características:

– Marca: Asus

– Modelo: Z690-Plus D4



Especificações:



CPU:

– Suporta Tecnologia Intel Turbo Boost 2.0 e Tecnologia Intel Turbo Boost Max 3.0 **

* Consulte www.asus.com para obter a lista de suporte de CPU.

** O suporte da tecnologia Intel Turbo Boost Max 3.0 depende dos tipos de CPU.



Chipset:

– Z690



Memória:

– 4 x DIMM, máx. 128GB, DDR4 5333 (OC) / 5133 (OC) / 5000 (OC) / 4800 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 ( OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3200/3000/2933/2800/2666/2400/2133 Não-ECC, Memória sem buffer

– Arquitetura de memória de canal duplo

– Suporta Intel Extreme Memory Profile (XMP)

– OptiMem II



Gráficos:

– 1 x DisplayPort 1.4

– 1 x DisplayPort **

– 1 porta HDMI ***

* As especificações gráficas podem variar entre os tipos de CPU.

** Suporta máx. 4K @ 60Hz conforme especificado em DisplayPort 1.4

*** Suporta 4K @ 60 Hz conforme especificado em HDMI 2.1.

**** O suporte à resolução VGA depende da resolução dos processadores ou placas gráficas.



Slots de Expansão:

Processadores Intel® de 12ª geração *

– 1 slot PCIe 5.0 x16



Chipset Intel® Z690 **

– 1 slot PCIe 3.0 x16 (suporta modo x4)

– 1 slot PCIe 3.0 x4

– 2 slots PCIe 3.0 x1

* Verifique a tabela de bifurcação PCIe no site de suporte.

** Suporta memória Intel® Optane série H em slot PCIe conectado a PCH



Armazenamento:

– Suporta 4 slots M.2 e 4 portas SATA 6 Gb / s



Processadores Intel® 12ª geração

– Slot M.2_1 (chave M), tipo 2242/2260/2280/22110

– Os processadores Intel® 12ª geração suportam o modo PCIe 4.0 x4



Chipset Intel® Z690 **

– Slot M.2_2 (chave M), tipo 2242/2260/2280 (suporta os modos PCIe 4.0 x4 e SATA)

– Slot M.2_3 (chave M), tipo 2242/2260/2280/22110 (suporta o modo PCIe 4.0 x4)

– Slot M.2_4 (chave M), tipo 2242/2260/2280 (suporta o modo PCIe 4.0 x4)

– 4 portas SATA de 6 Gb / s

* A tecnologia de armazenamento Intel® Rapid suporta NVMe RAID 0/1/5, SATA RAID 0/1/5/10.

** Intel® Rapid Storage Technology suporta Intel® Optane Memory H Series em slots M.2 conectados a PCH.



Rede:

– 1 x Ethernet Intel 2,5 GB

– TUF LANGuard



USB:

– USB traseira:Total 8 portas

– 1 x porta USB 3.2 Gen 2×2 (1 x USB Type-C®)

– 2 x portas USB 3.2 Gen 2 (2 x Tipo A)

– 5 x portas USB 3.2 Gen 1 (4 x Tipo-A + 1 x USB Tipo-C®)



USB dianteira:Total 7 portas

– 1 x conector USB 3.2 Gen 2 (compatível com USB Type-C®)

– 1 x conector USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais

– 2 x conectores USB 2.0 suportam 4 portas USB 2.0 adicionais



Áudio:

– CODEC de áudio de alta definição Realtek ALC897 / 887 7.1 Surround Sound*

– Realtek 7.1 Surround Sound Áudio de alta definição CODEC *

– Suporta: detecção de jack, multi-streaming, retificação de jack do painel frontal

– Suporta reprodução de até 24 bits / 192 kHz



Recursos de áudio

– Blindagem de áudio

– Porta de saída S / PDIF óptica traseira

– Capacitores de áudio premium

– Camadas de PCB de áudio dedicadas

– Capa de Áudio



Portas do Painel Traseiro:

– 1 x porta USB 3.2 Gen 2×2 (1 x USB Type-C)

– 2 x portas USB 3.2 Gen 2 (2 x Tipo A)

– 5 x portas USB 3.2 Gen 1 (4 x Tipo-A + 1 x USB Tipo-C)

– 1 x DisplayPort

– 1 x porta HDMI

– 1 x porta Ethernet Intel 2,5 Gb

– 5 x conectores de áudio

– 1 x porta de saída óptica S / PDIF



Painel Interno:

– 1 x chapa TB (para placa TB adicional)

– 3 x Conexão endereçáveis ​​de geração 2

– 1 x conexão RGB AURA

– 1 x conexão CMOS claro

– 1 x COM Port header

– 1 x conector de áudio do painel frontal (AAFP)

– 1 x 20-3 pinos do painel do painel do sistema com função de intrusão do chassi

– 1 x conexão Thunderbolt



Relacionado com ventilador e refrigeração

– 1 x 4 pinos CPU Fan header

– 1 x 4 pinos CPU OPT Fan header

– 1 x conexão da bomba AIO de 4 pinos

– 4 x 4 pinos Chassis Fan headers



Relacionado ao power

– 1 x conector de alimentação principal de 24 pinos

– 1 x conector de alimentação de + 12V de 8 pinos

– 1 x 4 pinos + conector de alimentação 12V



Relacionado ao armazenamento

– 4 x slots M.2 (chave M)

– 4 x portas SATA de 6 Gb / s



USB

– 1 x conector USB 3.2 Gen 2 (compatível com USB Type-C)

– 1 x conector USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais

– 2 x conectores USB 2.0 suportam 4 portas USB 2.0 adicionais





Recursos Especiais:

ASUS TUF PROTECTION

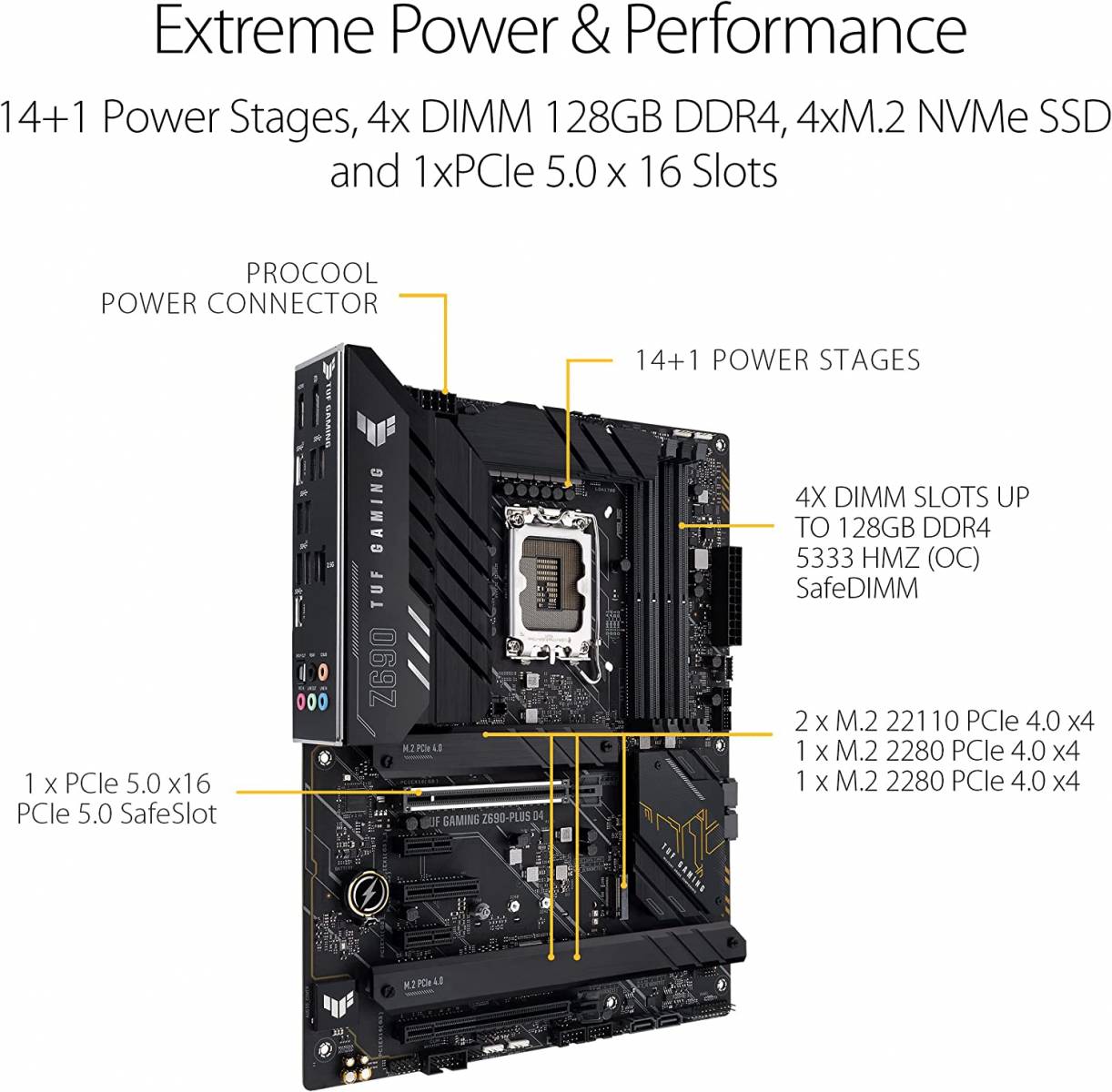

– DIGI+ VRM (- Digital power design with DrMOS)

– Proteção aprimorada de sobrecorrente DRAM

– Protetores ESD

– TUF LANGuard

– Proteção contra sobretensão

– Safeslot

– E / S traseira de aço inoxidável



ASUS Q-Design

– M.2 Q-Latch

– Q-DIMM

– Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], dispositivo de inicialização [amarelo verde])

– Q-Slot

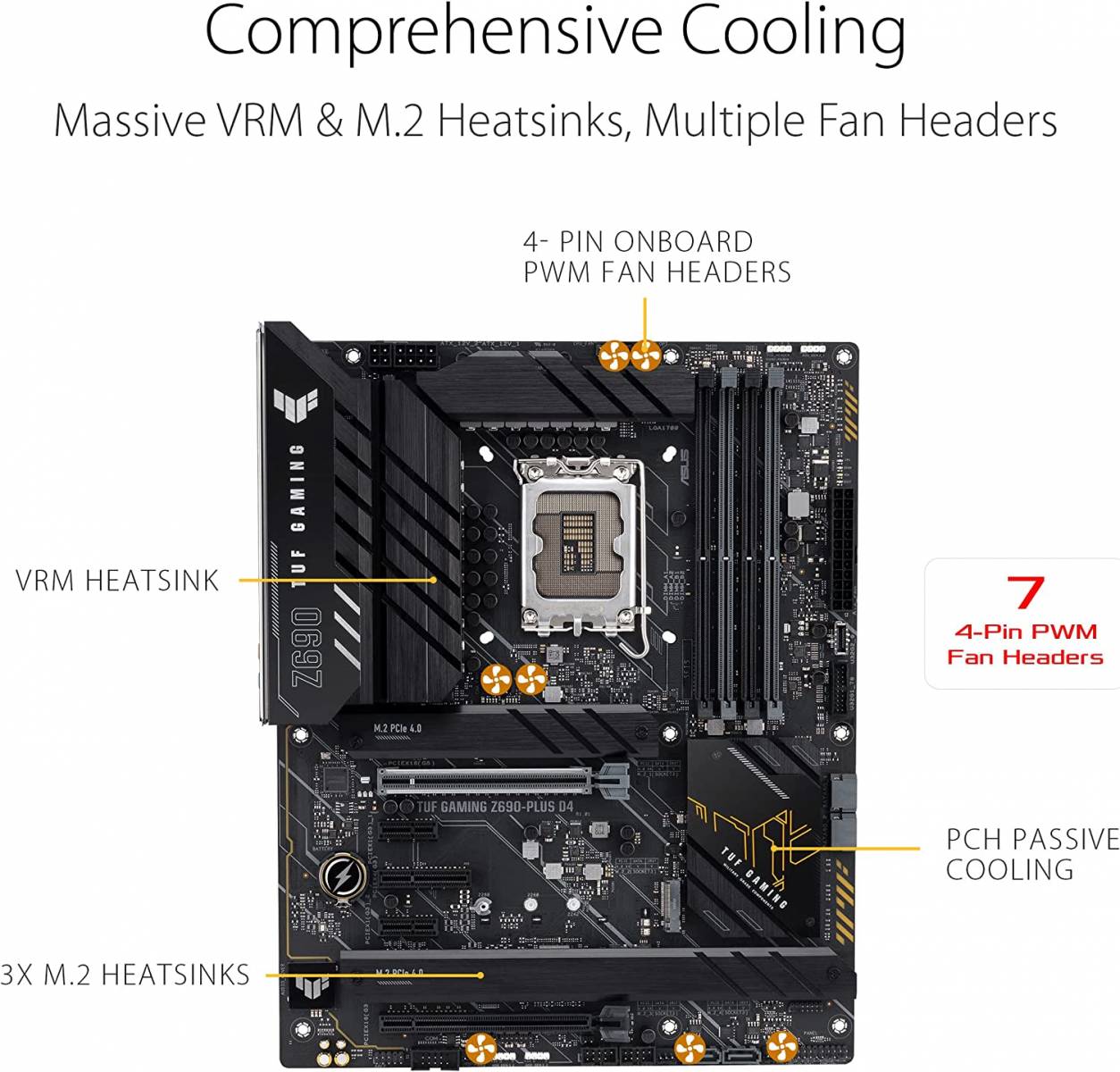

Solução Térmica ASUS

– Dissipador M.2

– Design do dissipador de calor VRM



ASUS EZ DIY

– Protetor de alavanca de soquete de CPU

– ProCool

– Blindagem de E / S pré-montada

– SafeDIMM

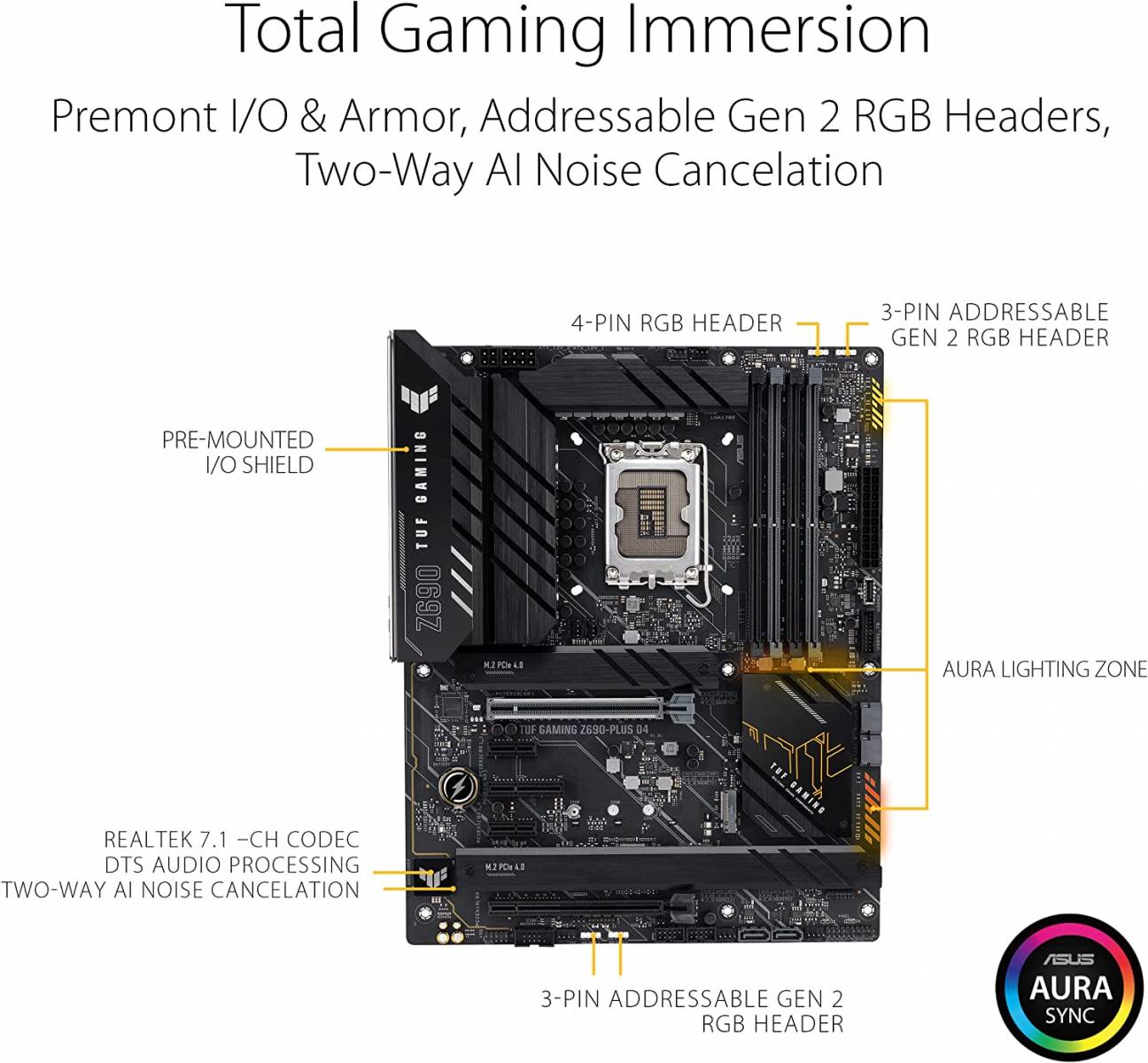

AURA Sync

– conexãoRGB AURA

– conexão endereçáveis ​​Gen 2



BIOS:

– 192 (128 + 64) Mb Flash ROM, UEFI AMI BIOS



Gerenciamento:

– WOL por PME, PXE



Sistema Operacional:

– Windows 10 64 bits

Formato:

– ATX

– 30,5 cm x 24,4 cm

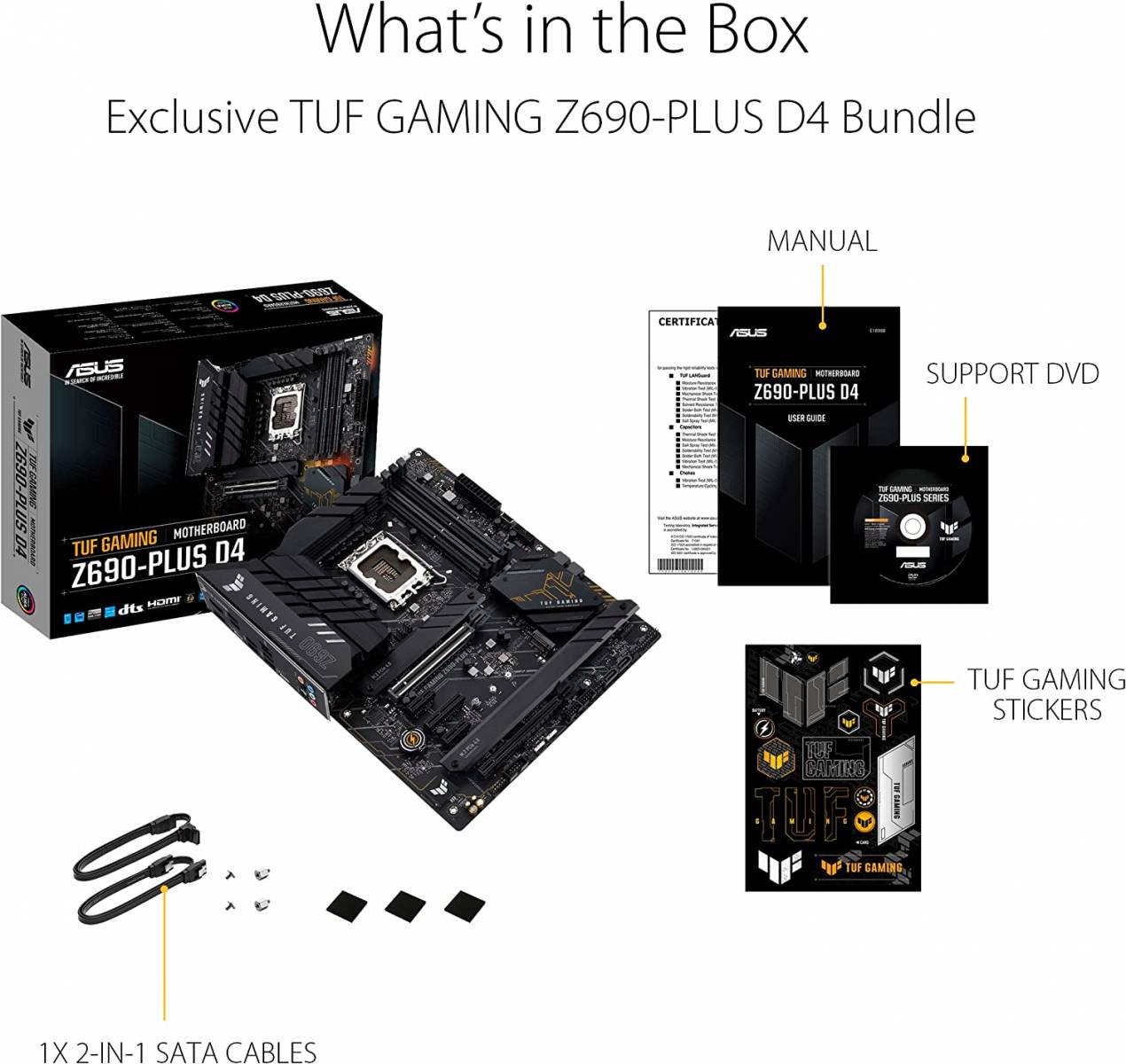

Conteúdo da Embalagem:

– 1 Placa-mãe Asus

– 2 cabos SATA 6 Gb / s

– 2 pacotes de borracha M.2

– 1 pacote de parafuso SSD M.2

– 1 adesivo TUF GAMING

– 1 DVD de suporte

– 1 guia do usuário
