Classificação dos mais vendidos

Nº 81 em placas- mãe Intel

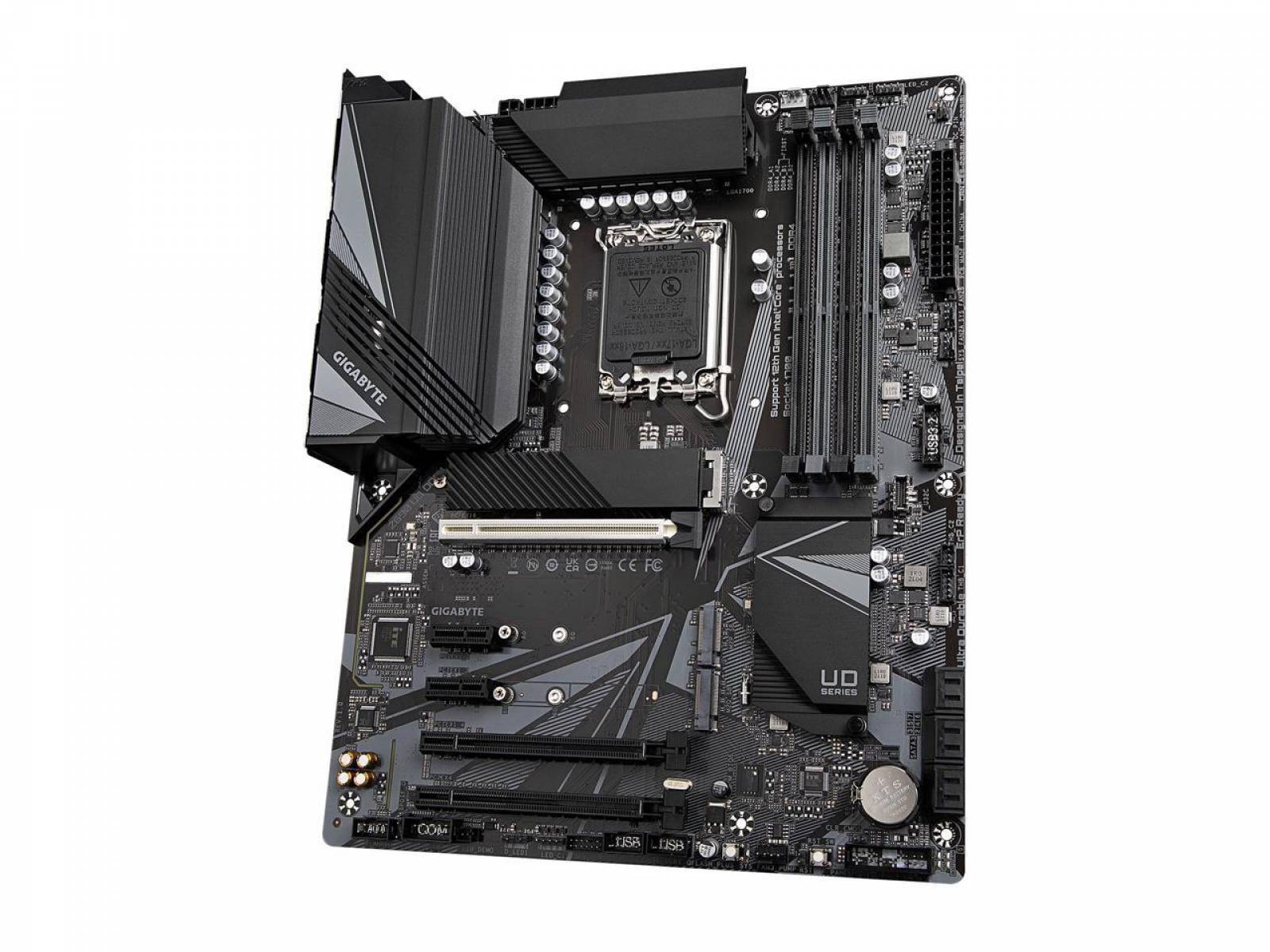

Marca

GIGABYTE

Modelo

Z690UD DDR4

Tipo de soquete da CPU

LGA 1700

* É necessário um suporte de montagem LGA1700 dedicado.

Tipo de CPU

Suporta 13ª / 12ª geração Intel Core, Pentium Gold, processadores Celeron

chipset

Intel Z690

Chipset de vídeo integrado

Suportado apenas por CPU com gráfico integrado

Número de slots de memória

4×288 pinos (DDR4)

Padrão de memória

DDR4 5333(OC) / 5133(OC) / 5000(OC) / 4933(OC) / 4800(OC) / 4700(OC) / 4600(OC) / 4500(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3666(OC) / 3600(OC) / 3466(OC) / 3400(OC) / 3333(OC) / 3300(OC) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133

Memória Máxima Suportada

128 GB

Canal suportado

canal duplo

PCI Express 5.0 x16

1 x PCI Express 5.0 x16

* Para desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.

PCI Express 3.0 x16

2 x PCI Express 3.0 x16

* PCIEX4 rodando a x4.

* PCIEX1_4 rodando em x1.

PCI Express x1

2 x PCI Express 3.0 x1

SATA 6Gb/s

6x SATA 6Gb/s

M.2

CPU:

1 conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 PCIe 4.0 x4/x2 compatível com SSD) (M2A_CPU)

Chipset:

1 conector M.2 (soquete 3, chave M, tipo 2260/ 2280 PCIe 4.0 x4/x2 SSD compatível) (M2P_SB)

1 conector M.2 (soquete 3, chave M, tipo 2260/2280 PCIe 4.0 x4/x2 compatível com SSD) (M2Q_SB)

Pronto para Intel Optane

Intel Optane Memory Ready

* A aceleração do sistema com Intel Optane Memory só pode ser habilitada nos conectores M.2 suportados pelo Chipset.

RAID SATA

01/05/10

Chipset de áudio

CODEC de áudio Realtek

Canais de áudio

Canais 7.1

* Para configurar o áudio de 7.1 canais, você precisa abrir o software de áudio e selecionar Configurações avançadas do dispositivo > Dispositivo de reprodução para alterar a configuração padrão primeiro. Visite o site da GIGABYTE para obter detalhes sobre a configuração do software de áudio.

Chipset LAN

Chip de LAN Realtek 2.5GbE

Velocidade máxima da LAN

10/100/1000/2500 Mbps

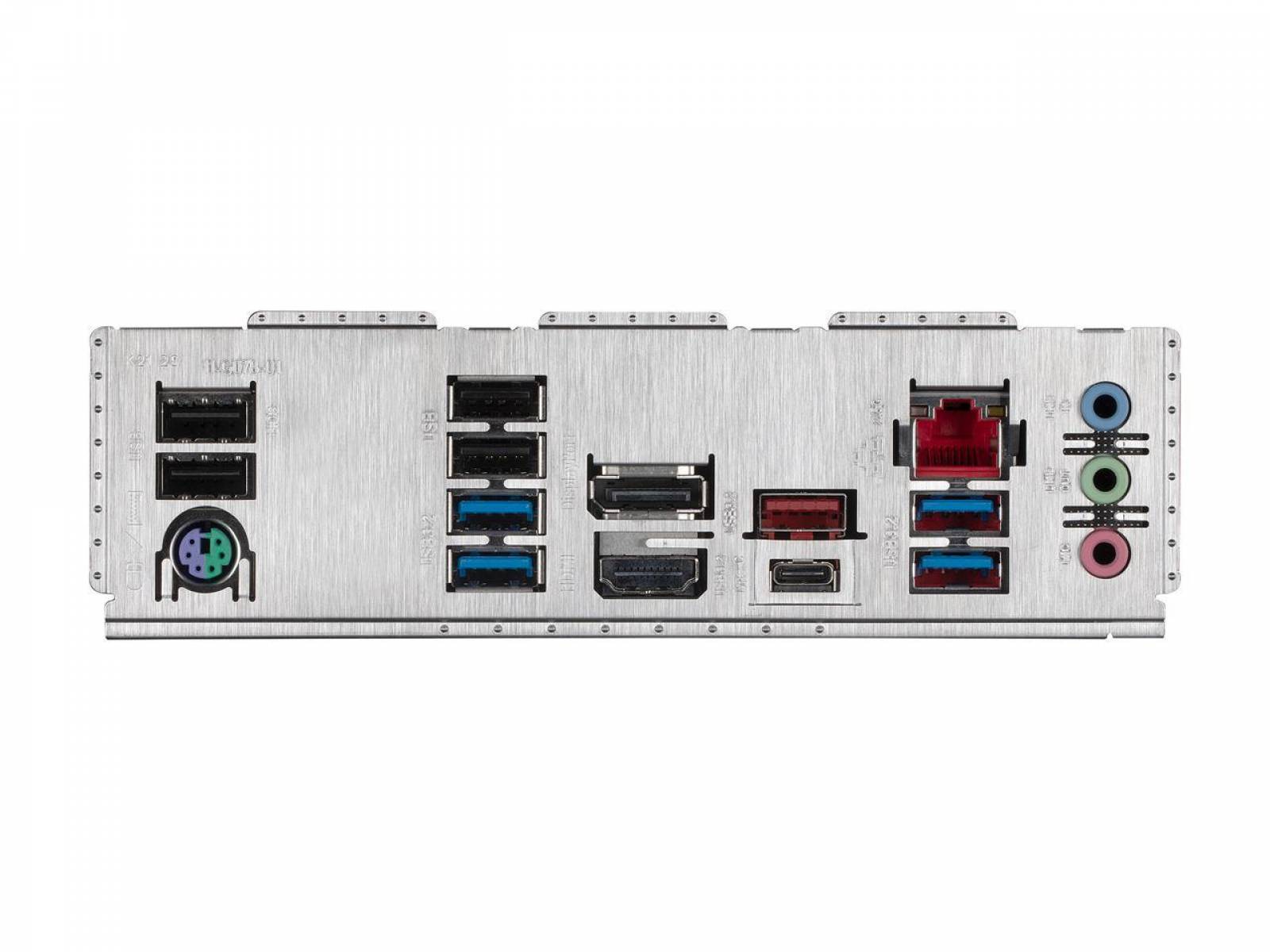

Portas traseiras de E/S

1 x porta de teclado/mouse PS/2

1 x DisplayPort

1 x porta HDMI

1 x porta USB tipo C, com suporte USB 3.2 Gen 2×2

1 x porta USB 3.2 Gen 2 tipo A (vermelha)

4 x portas USB 3.2 Gen 1

4 portas USB 2.0/1.1

1 porta RJ-45

3 conectores de áudio

USB integrado

1 x cabeçalho USB tipo C, com suporte para USB 3.2 Gen 1

1 x cabeçalho USB 3.2 Gen 1

2 x cabeçalhos USB 2.0/1.1

Outros conectores

1 x cabeçalho do ventilador da CPU

1 x cabeçalho do ventilador da CPU de resfriamento a água

3 x cabeçalhos do ventilador do sistema

1 x cabeçalho do ventilador do sistema/bomba de resfriamento a água

2 x cabeçalhos de faixa de LED endereçáveis

​​2 x cabeçalhos de faixa de LED RGB

1 x cabeçalho do painel frontal

1 x cabeçalho de áudio do painel frontal

1 x S/PDIF Out header

1 x serial port header

2 x Thunderbolt add-in card conectores

1 x Trusted Platform Module header (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

1 x botão de reset

1 x jumper de reinicialização

1 x botão Q-Flash Plus

1 x jumper Clear CMOS

* Todos os cabeçalhos do ventilador estão sujeitos a suporte AIO_Pump, bomba e ventilador de alto desempenho com a capacidade de fornecer até 2A/12V @ 24W.

Fator de forma

ATX

Iluminação LED

RGB

Dimensões (L x L)

12,0″ x 9,6″

Pino de força

1 conector de alimentação principal ATX de 24 pinos

1 conector de alimentação ATX 12V de 8 pinos

1 conector de alimentação ATX 12V de 4 pinos

Windows 11

Suportado

Características

Tecnologia Multi-Graphics:

Suporte para as tecnologias AMD Quad-GPU CrossFire e 2-Way AMD CrossFire

Controlador de E/S:

Chip controlador de E/S iTE

Monitoramento de H/W:

Detecção de tensão Detecção de

temperatura Detecção

de velocidade do ventilador Detecção

de taxa de fluxo de resfriamento de água

Aviso de falha do ventilador

Controle de velocidade

do ventilador * O suporte da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) instalado.

BIOS:

1 x 256 Mbit flash

Uso de AMI UEFI BIOS

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Recursos exclusivos:

Suporte para APP Center

* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe. @BIOS

EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Suporte para Q-Flash Plus Suporte para Q-Flash Suporte para Xpress Install Bundle Software: Norton Internet Security (versão OEM) Realtek Gaming LAN Bandwidth Control Utility Operação Sistema: Suporte para Windows 10 de 64 bits
